定制化多配置Acme螺纹引线法兰螺母

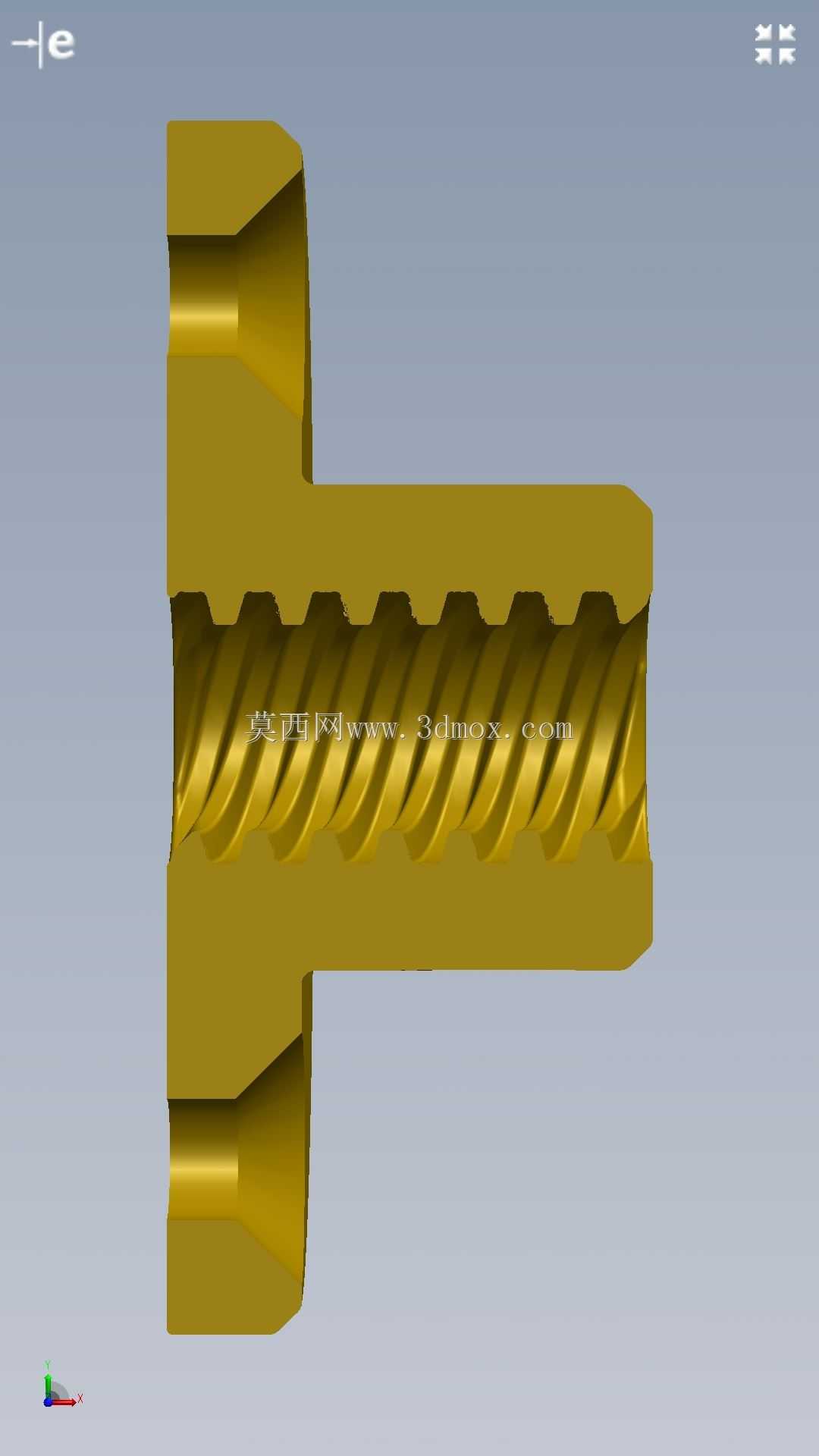

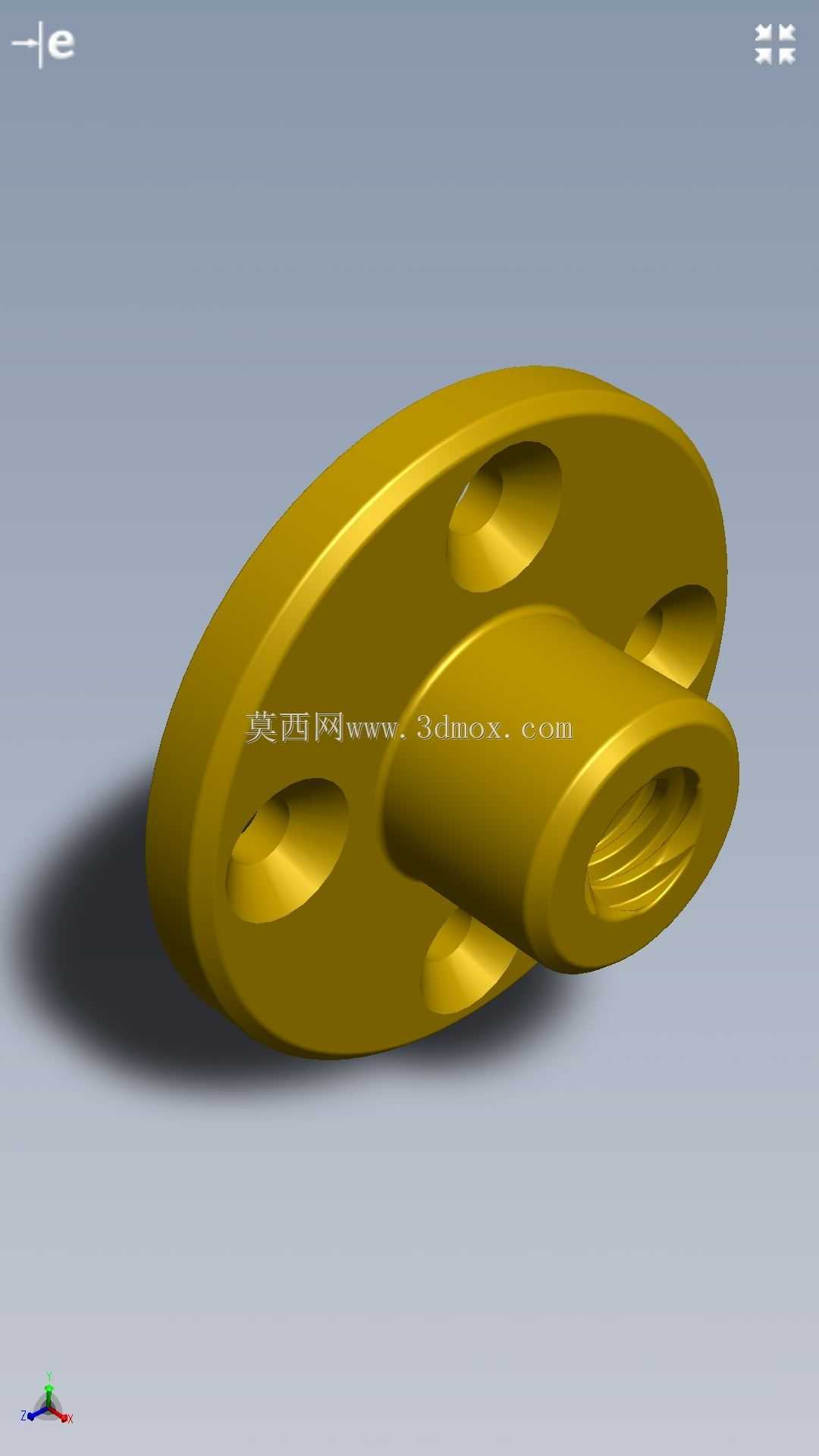

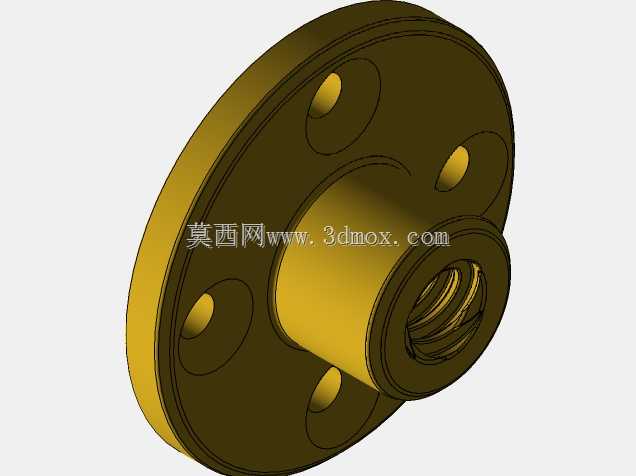

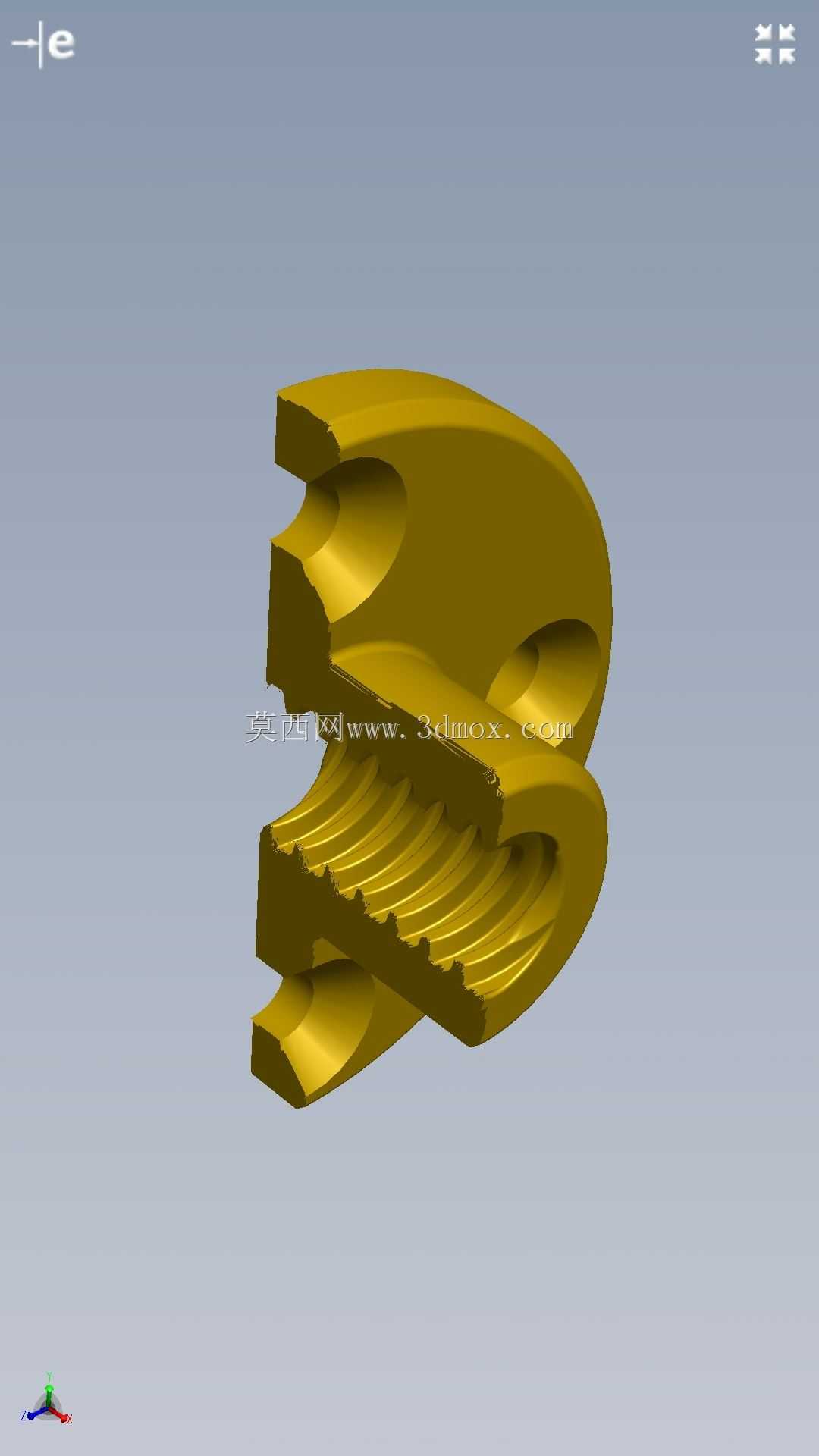

　　在直线传动机构的设计选型过程中，丝杠螺母副是将旋转运动转化为直线往复运动的核心执行部件，这款带法兰安装结构的Acme螺纹引线螺母，主要适配梯形丝杠传动场景，常见于轻工输送设备、小型工装进给机构、非标自动化直线滑台、包装设备的调节工位等对传动平稳性有一定要求、负载处于中低区间的应用场景。不同于常规标准品的统一尺寸设计，这款螺母采用定制化结构思路，法兰端面上均匀分布的安装通孔，可直接通过螺栓将螺母与移动负载台面相连接，省去了额外设计螺母安装座的工序，能有效压缩设备装配环节的零件数量，缩小传动端的整体安装空间。从结构特性来看，螺母主体采用带延伸导向段的设计，内孔全长加工Acme梯形螺纹，相比普通三角螺纹，Acme螺纹的牙型角为29度，

　　牙根强度更高，传动过程中的对中性更好，耐磨性能更优，能承受一定的轴向载荷，同时延伸的导向段可以增加螺母与丝杠的啮合长度，减少传动过程中的偏摆量，避免因安装同轴度误差导致的螺纹卡滞、磨损加快问题。法兰盘与螺母主体采用一体化结构设计，过渡位置做了圆角处理，减少应力集中风险，法兰端的安装孔位按照圆周均布设计，安装时无需刻意调整周向角度，只要对齐安装面的螺纹孔即可完成固定，降低了现场装配的对位难度。设计过程中重点考量了安装边界的适配性，法兰盘的外径尺寸大于螺母主体外径，安装时法兰端面完全贴合负载安装面，受力均匀不会出现局部应力过大的情况；螺母的内螺纹精度按照中等传动公差等级设计，既保证了传动过程中的间隙处于合理范围，不会出现过大的回程误差，

　　也降低了加工难度，控制了零件的制造成本。在实际设备运行过程中，这类法兰式梯形螺母不需要搭配复杂的润滑回路，定期在螺纹副表面涂抹润滑脂即可满足长期运行的耐磨需求，相比滚珠丝杠螺母副，它的抗污染能力更强，在多粉尘、少量切削碎屑的加工工位环境下也能稳定工作，不会因为异物进入滚道出现卡死失效的问题，非常适合对成本控制较严格、传动精度要求适中的通用机械设备使用。建模过程中对螺纹牙型做了精确还原，法兰端面的安装孔、各段的同轴度公差、端面垂直度要求都在模型结构上做了对应体现，结构工程师在做整机装配时，可以直接调用该模型核对安装空间，校验丝杠运行行程内螺母与周边结构件是否存在干涉，提前规避装配阶段可能出现的结构冲突问题。
