带铰接支座直角弯管连接结构

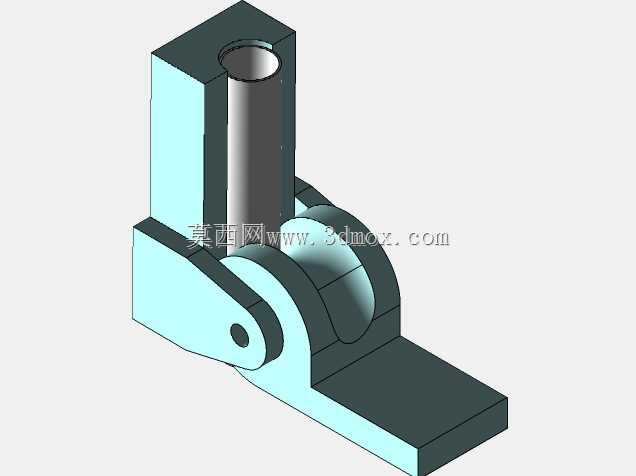

　　这类带铰接支座的直角弯管结构，常应用在需要管路转向同时兼顾安装位微调的流体输送场景中，比如小型液压站的油路排布、气动设备的气路转向段，或是轻工设备里的冷却液输送管路节点。区别于普通无安装座的标准弯管，该结构把管路转向段和安装固定支座做了一体化设计，省去了额外采购管夹、焊接安装耳的工序，能直接通过底部的平板安装面锁附在设备基板或机架立面上，安装时不需要再做现场焊接配做，降低现场装配的工作量。从结构设计逻辑来看，竖直段的管腔做了等径通孔设计，内壁预留了足够的通流截面，不会因为转向造成过大的流阻损失，管段外壁做了加厚处理，能承受常规中低压管路的工作压力，避免长期使用过程中因为管路振动造成转角处应力开裂。下部的铰接结构是整个设计的核心亮点，

　　铰接位置的销轴孔做了同轴度公差约束，安装后可以实现小角度的摆动补偿，抵消设备运行过程中管路热胀冷缩带来的装配应力，也能适配安装面存在小角度偏差的现场工况，不需要强行掰正管路造成额外的内应力。底部的安装平板做了下沉式的贴合面设计，安装时能和安装基面完全贴合，不会因为平面度问题造成锁附后结构变形，平板的边缘做了倒角处理，避免装配时割伤操作人员的手套或手部。竖直管段的上端面预留了标准管接口的加工余量，后期可以根据实际使用需求加工外螺纹、焊接法兰或是对接快插接头，不需要额外做二次结构修改。设计时特意把铰接回转中心设置在管路转角的应力分散区域，避免管路内压产生的轴向力直接作用在铰接销轴上，延长结构的使用寿命，铰接位置的配合间隙控制在合理范围，

　　既保证转动顺畅，又不会因为间隙过大造成管路晃动。整个结构的外形轮廓规整，没有突兀的外伸结构，在设备内部排布时不会和周边的电气线路、其他传动部件产生干涉，安装边界的尺寸控制紧凑，适合在设备内部空间局促的场景下使用，不需要预留过大的安装操作空间。
