多工位安装金属板支架结构设计

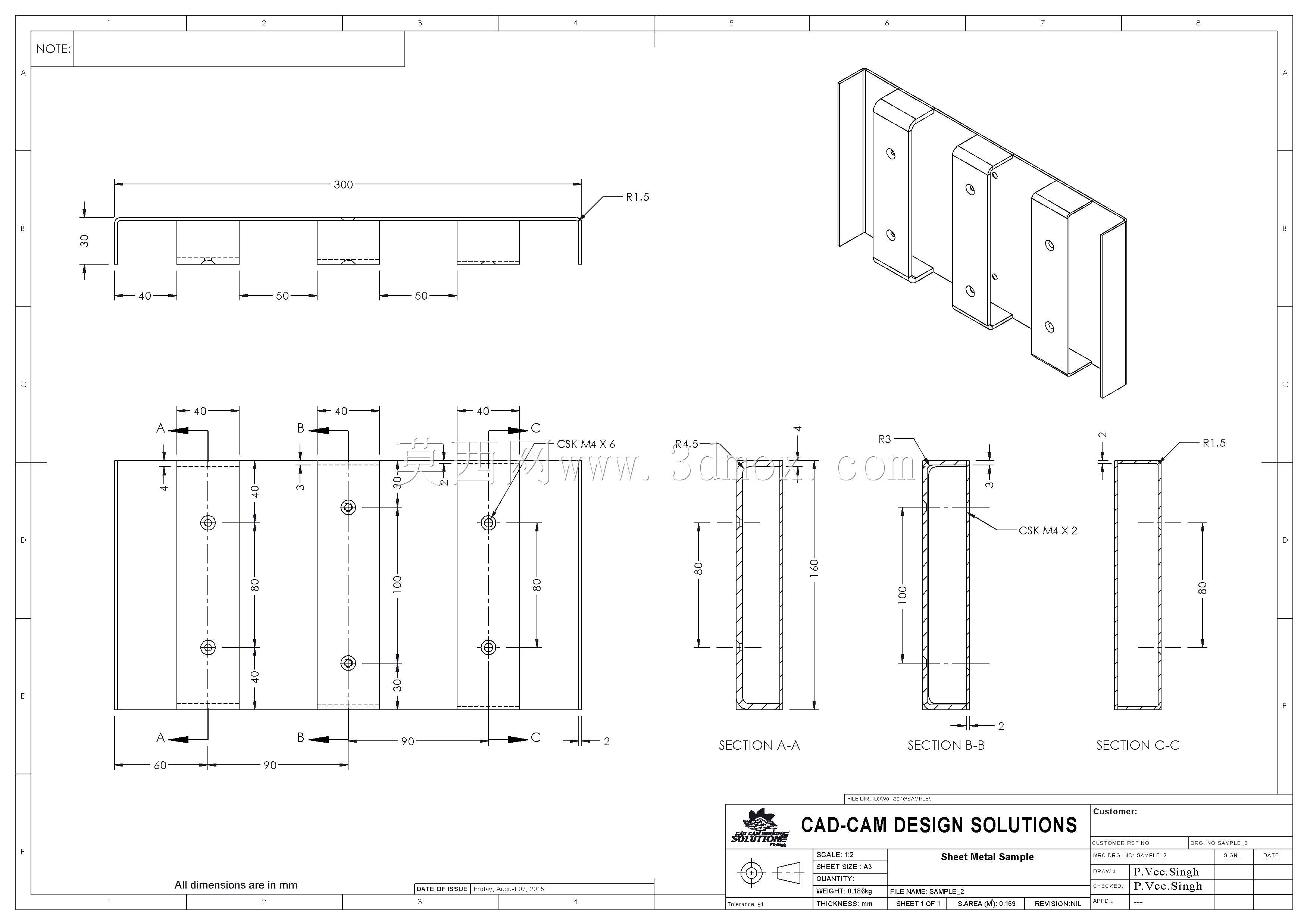

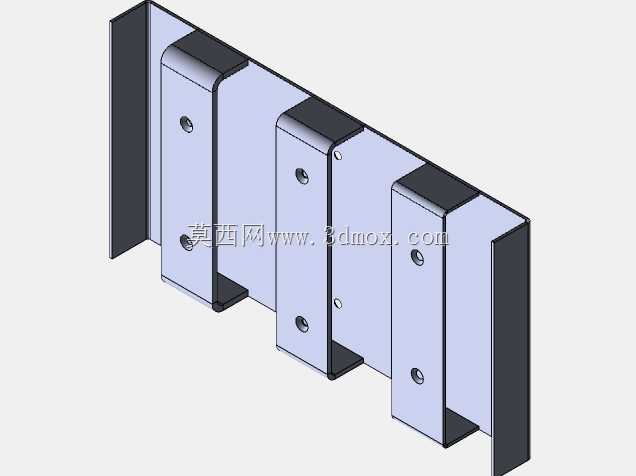

　　这类金属板支架多用于工业设备内部的元器件分层安装场景，常见于电气柜、自动化设备机架的侧装工位，用来承装小型控制模块、接线端子排或是传感单元，替代传统的零散安装角码，能让设备内部的走线布局更规整，后期维护时拆装单个工位的元件不需要改动整体支撑结构。从结构设计来看，整体采用等厚度钣金折弯成型，主体为长条形安装基面，沿长度方向均匀排布三个独立的安装工位，每个工位都预留了对应的安装孔位，孔位包含定位销孔与螺丝固定孔，定位孔用来保证元件安装的位置精度，固定孔则做了适配常用紧固件的孔径设计，避免安装时出现孔位错位的问题。三个安装工位之间预留了足够的安全间距，既可以避免相邻工位的元件出现干涉，也能给接线、散热留出足够的操作空间。

　　支架两端做了折弯翻边结构，翻边一方面用来提升整体的结构刚性，减少长条形钣金件在承重时的形变，另一方面翻边上也预留了安装孔，用来将整个支架固定在设备的机架立柱或是安装梁上，安装边界适配行业内常用的40系、50系铝型材安装间距，不需要额外做转接件就能直接装配。设计过程中针对折弯工序做了工艺避让，所有折弯处都预留了对应的R角，避免折弯时出现板材开裂的问题，同时每个工位的安装面都做了平面度要求，保证元件安装后不会出现倾斜，影响接线或是检测精度。从截面结构来看，每个工位的支撑侧都做了局部的加强折弯，在不增加板材厚度的前提下提升单工位的承重能力，单工位可承载常规小型工业元件的重量，不会出现长期使用后下垂变形的问题。整体结构没有复杂的焊接工序，全部通过钣金折弯、冲孔工序就能完成加工，加工成本低，适合批量生产应用，在不同的设备场景中，只需要调整整体长度或是工位数量就能快速适配不同的安装需求，通用性较强。
