卡莫齐型法兰式气动夹紧连接件结构

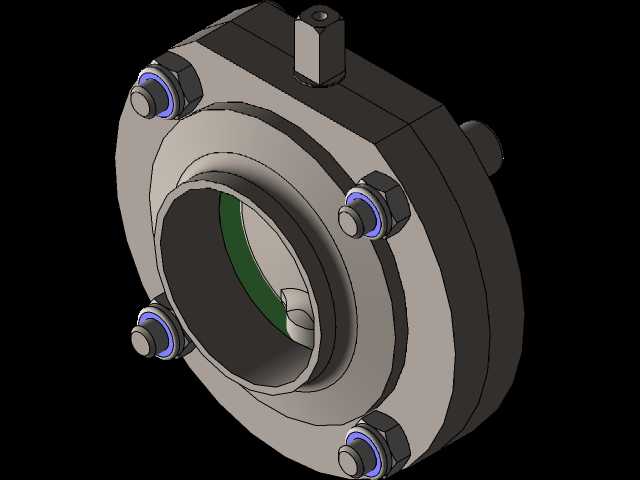

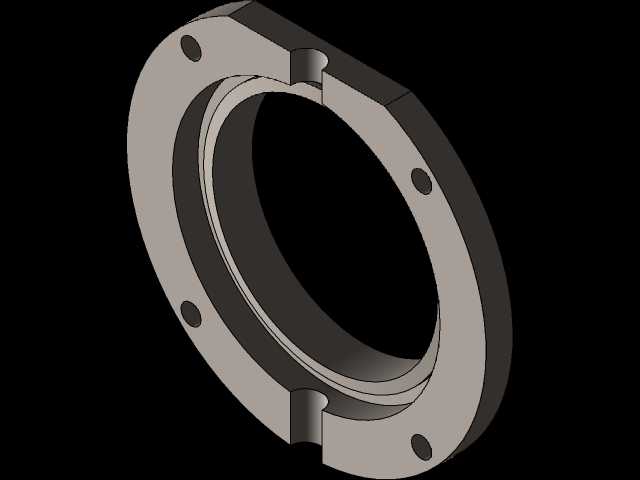

这类带周向锁紧螺栓的法兰式气动连接件，常应用在工业气动回路的管路对接、气动执行元件的端盖密封、真空吸附回路的腔体衔接场景中，核心作用是实现两段气动管路或气动元件腔体的刚性对接，同时保证对接面的气密性，避免压缩空气泄漏导致回路压力不足。从结构设计来看，主体采用分体式法兰结构，分为对接基座与压盖两部分，中间夹装密封件，周向均匀布置四颗锁紧螺栓，通过螺栓预紧力压合密封件实现端面密封，顶部预留的气嘴接口用于连通气动回路，可直接插接气管接入系统。设计过程中优先考虑了安装的便捷性，周向螺栓的布置间距预留了标准扳手的操作空间，不需要特殊工装即可完成拆装维护，密封槽的深度与宽度按照常规气动系统的工作压力范围匹配，选用O型圈作为密封件时，压缩量控制在合理区间，既保证0.8MPa工作压力下无泄漏，又避免密封件过度压缩导致的过早老化失效。安装边界方面，法兰外轮廓为切边圆形结构，相比整圆法兰可减少安装占用的空间，相邻安装位的间距可缩小15%左右，适配密集布置的气动阀岛、多回路气动控制柜的安装需求，中心通孔的通径匹配对应规格的管路流量要求，内壁做了光滑过渡处理，减少压缩空气流通时的压损，避免高速气流产生的啸叫与紊流。实际选型使用时，需要注意对接面的平面度要求，安装时螺栓需按照对角顺序逐步拧紧，避免单侧受力过大导致密封件压偏，顶部气嘴的朝向可根据安装空间调整，松开周向螺栓后旋转压盖即可调整气嘴方向，不需要整体拆卸连接件，适配不同走向的管路布置需求。这类结构相比传统的螺纹直通接头，可承受更高的侧向负载，在有振动的气动设备上使用时，不会因为长期振动出现接头松动漏气的问题，密封可靠性更高，维护时仅需要更换中间的密封件即可，不需要整体更换连接件，降低了设备的后期维护成本。
