带法兰端直角流体管路连体连接接头

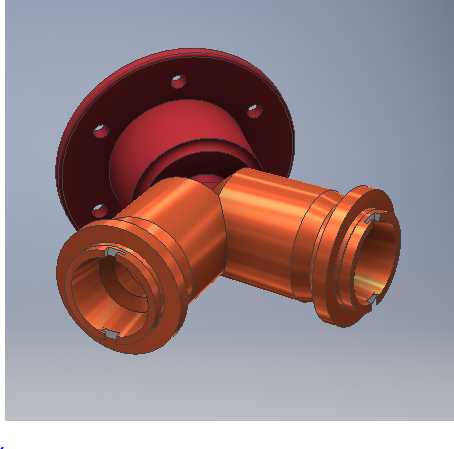

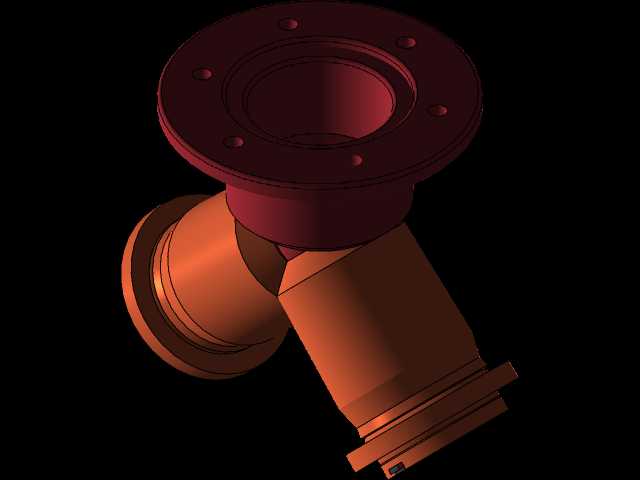

这款连体连接结构主要面向中低压流体输送管路系统的直角转接场景，常见于液压泵站出油口排布、工业循环水支路转向、气动系统主管路分路等安装空间受限的工位，替代传统分体式直角接头加法兰转接的组合方案，减少管路连接点的泄漏风险点。从结构设计来看，整体采用一体化锻造成型后机加工的工艺思路，一端为带螺栓安装孔的圆形法兰盘，法兰盘端面预留密封槽安装位，可适配O型圈或者金属缠绕垫片实现端面静密封，法兰端的内孔与中部转折腔体做平滑圆弧过渡，避免流体直角转向时产生过大的局部压损，同时减少介质内杂质在转角处的淤积概率。另一端为双快插式接口，接口外壁加工有环形卡槽，可适配标准卡箍式快接接头，安装时无需额外套丝或者焊接，将对应管路插入后卡入卡扣即可完成锁紧，适合需要频繁拆装维护的管路工位。设计阶段充分考虑了安装边界约束，法兰端的螺栓孔采用圆周均布设计，可适配同通径的标准法兰对接，安装时无需调整角度即可对位锁紧，转折处的外轮廓做了圆角倒钝处理，避免安装过程中划伤操作人员或者相邻管路的防护层，整体外形的回转半径经过优化，在保证通径满足流量要求的前提下，尽可能压缩直角转折处的外伸尺寸，适合在设备内部管路排布密集的区域安装，不会与相邻的阀件、管路产生安装干涉。从实际使用的角度出发，连体结构的刚性比分体组装的接头更好，在管路存在小幅振动的工况下，不会出现转接处松动渗漏的问题，法兰端与快插端的同轴度、垂直度公差在加工时严格控制，安装后管路不会出现别劲应力，可有效延长密封件的使用寿命。腔体内部的流道做了抛光处理，降低流体流经时的沿程阻力，对于输送有一定粘度的液压油、乳化液等介质时，不会出现介质挂壁残留的问题，日常维护时只需拆开两端接口即可完成内部冲洗，无需整体拆解结构。
