CFX流场仿真用T形混合接头结构

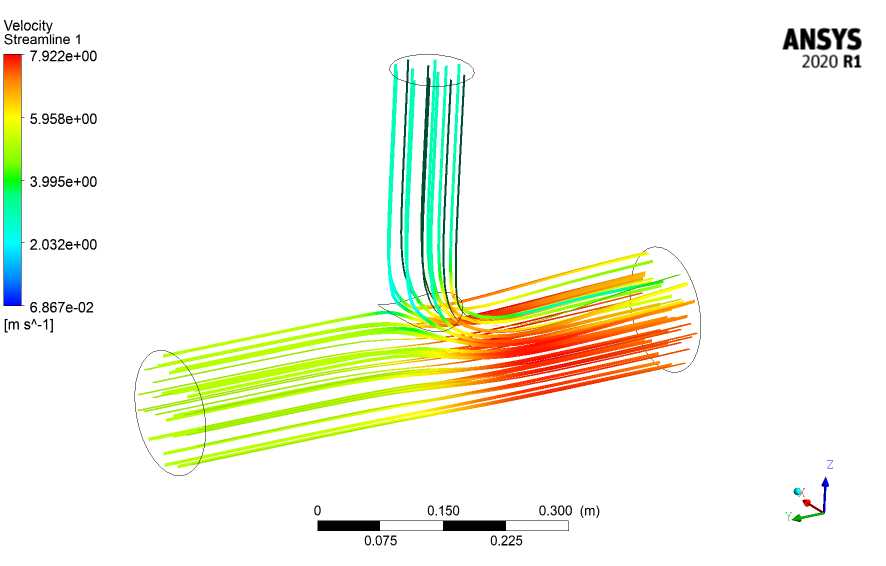

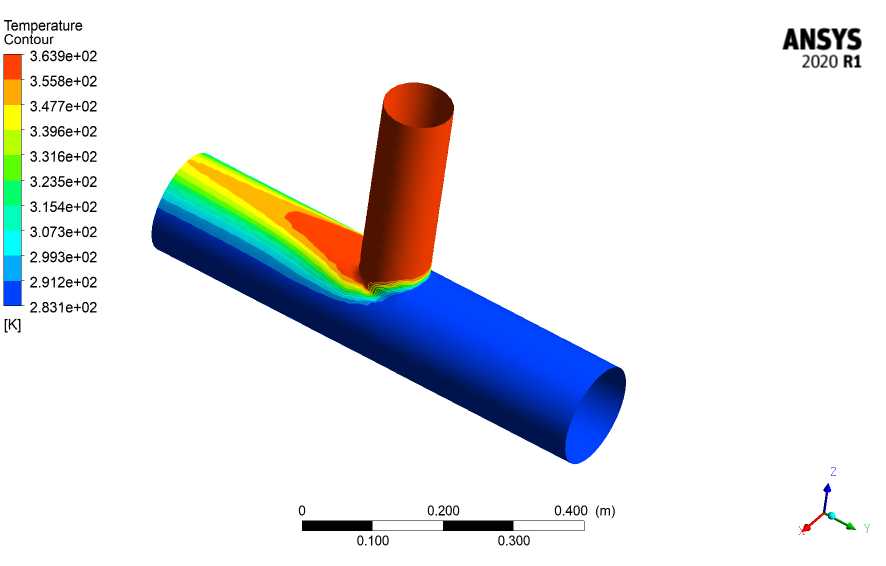

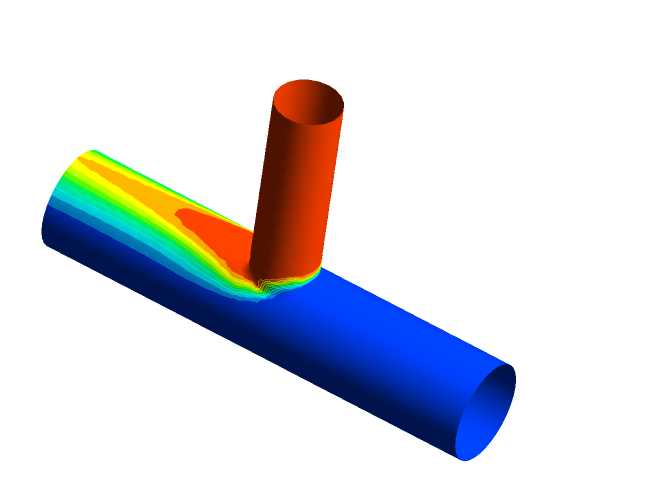

该T形混合接头主要应用于流体输送管路系统中，承担不同组分流体的汇流、混合功能，常见于化工流体输送、暖通空调水循环、实验流体回路等场景，是管路系统中实现多股流体掺混的核心连接件。从结构设计来看，主体采用正交三通构型，水平段为主流道，垂直段为支流道，两支流道的相交区域做了平滑圆弧过渡处理，避免直角结构带来的流动死区与局部阻力突增问题，能有效降低流体在交汇位置的压损，同时减少湍流涡旋带来的管路振动风险。在实际工程应用中，这类接头的安装边界需要匹配对接管路的通径规格，水平流道两端可直接与同管径的输送管路通过焊接、法兰连接或者卡套连接的方式固定，垂直支流道可接入另一路待混合的流体介质，安装时需保证垂直段与水平段的正交度偏差控制在工程允许范围内，避免因安装偏斜导致流场分布不均，影响混合效果。从功能特性上，该构型的T形接头在支流汇入主流的过程中，依靠垂直方向流体的冲击动能打破主流的层流边界层，促进不同组分流体在交汇后的短距离内完成掺混，配合流道内壁的光滑过渡设计，能在较低压损的前提下实现较好的混合均匀度，适合对混合段长度有严格限制的紧凑管路布局。设计过程中需要重点关注交汇区域的壁厚补强，因为该位置长期受不同方向流体的冲刷，尤其是多相流或者含固体颗粒的流体输送场景下，交汇位置的冲蚀磨损速率远高于直管段，因此该区域的壁厚通常比直管段厚15%-20%，同时内壁做抛光处理降低摩擦阻力。流场仿真结果显示，流体在交汇位置会形成局部的低速回流区，这一区域的大小直接影响混合效率与压损，设计时通过调整垂直段与水平段的管径比、交汇圆角半径，可以平衡混合效果与阻力损失，比如当支流管径为主流管径的0.6-0.8倍时，既能保证支流有足够的射入深度促进混合，又不会造成过大的局部压损。在管路布置时，这类接头下游需要预留至少5倍管径长度的直管段，避免混合未完成的流体直接进入弯头、阀门等部件，造成额外的阻力与流动噪声，同时上游直管段长度建议不小于3倍管径，保证进入接头的主流流态稳定，减少入口流场扰动对混合效果的影响。
