齿轮传动式伺服机器人夹持执行机构

项目分类:工业机器人 发布时间:2025-08-23 ID:1062563
  • 齿轮传动式伺服机器人夹持执行机构
  • 齿轮传动式伺服机器人夹持执行机构
  • 齿轮传动式伺服机器人夹持执行机构
  • 齿轮传动式伺服机器人夹持执行机构
  • 齿轮传动式伺服机器人夹持执行机构

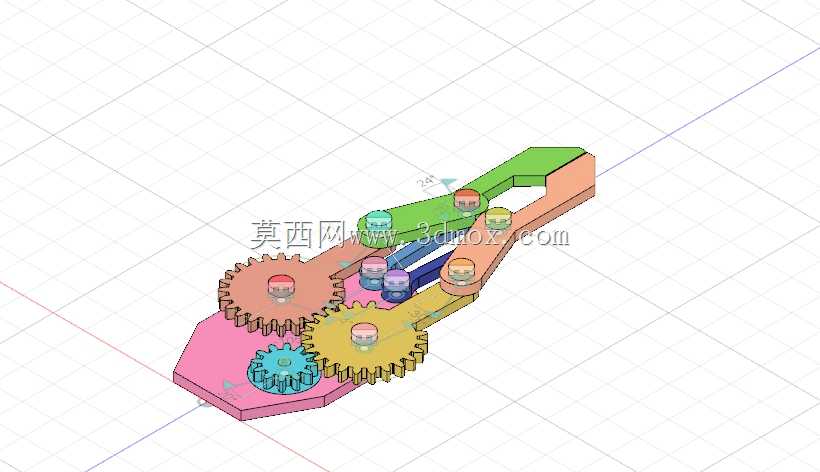

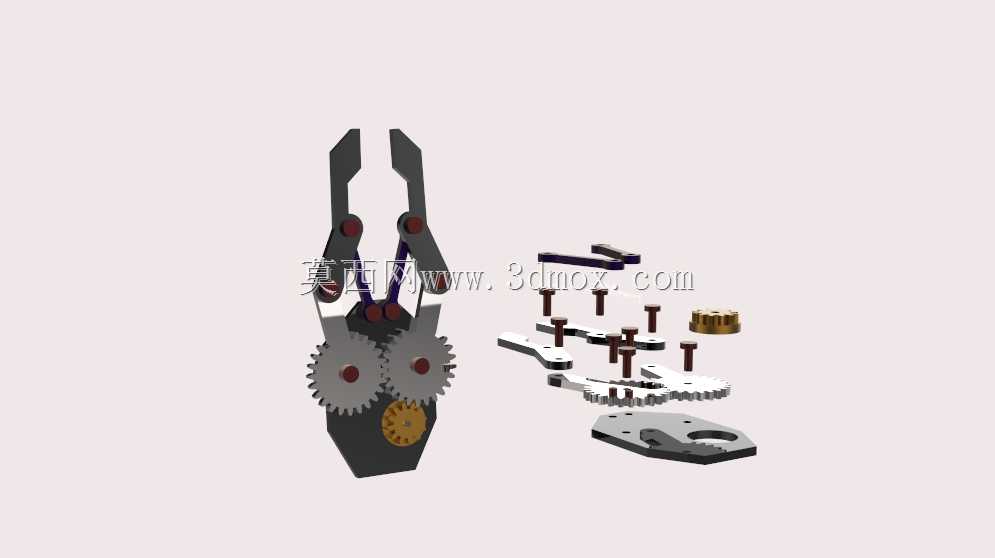

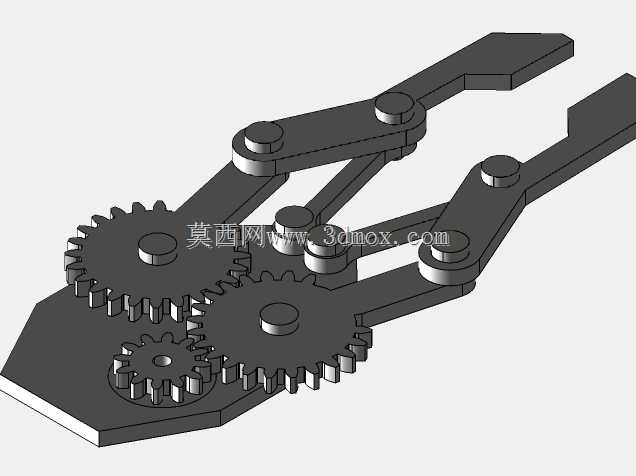

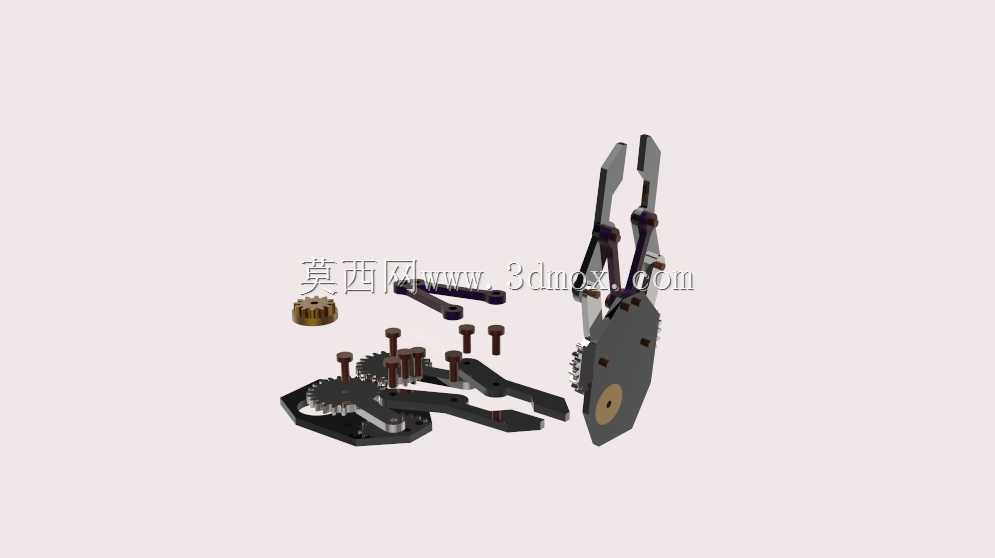

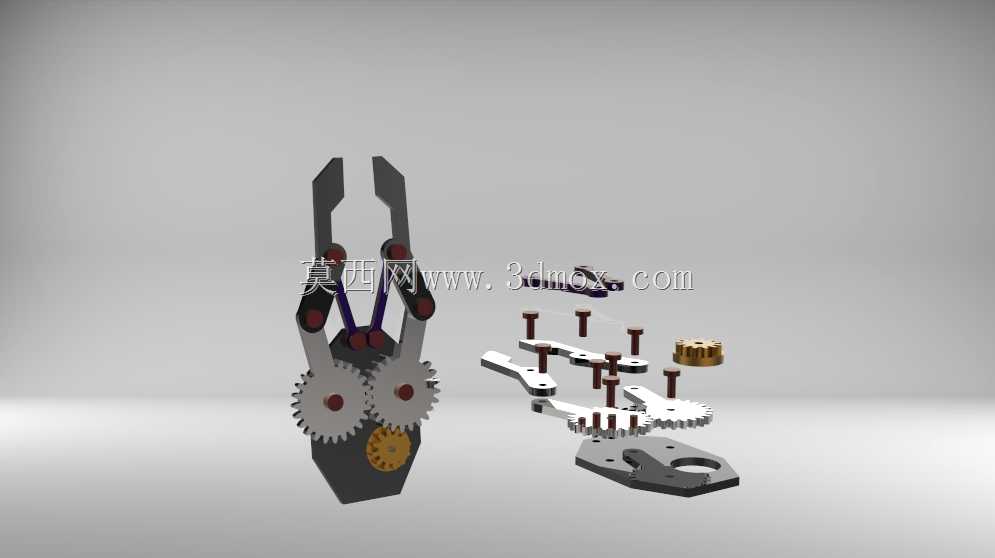

  在工业自动化分拣、精密装配、小件物料转运场景中,末端夹持执行器的传动刚性、开合同步性直接决定了整套机器人工作站的作业良率与运行稳定性,这款伺服驱动的夹持机构,正是针对轻载精密作业场景开发的末端执行方案。从结构拆解视图能清晰看到,整套机构采用双圆柱齿轮啮合作为核心传动单元,两个夹爪臂分别与对应齿轮固连,当伺服动力输入至其中一个齿轮时,啮合传动会带动另一侧夹爪做完全对称的开合动作,从根源上避免了单臂驱动常见的夹爪偏摆、夹持力不均问题,传动路径上没有多余的连杆间隙,重复开合定位精度可以控制在0.1mm以内,适配电子元器件装配、小型五金件分拣、实验室样本转运这类对夹持对位精度要求较高的作业场景。

  夹爪的指端做了V型开口设计,既可以夹持方形、矩形的规整工件,也能适配圆柱类轴件、管件的夹持需求,指部接触面预留了防滑垫安装槽,实际使用时可以根据被夹持工件的材质,更换聚氨酯、硅胶或者硬质金属防滑衬垫,避免夹伤工件表面,同时提升夹持摩擦力,防止高速转运过程中工件脱落。整套机构的动力输入端设置在夹爪基座的侧下方,采用标准伺服电机安装法兰接口,可以直接匹配市面主流的20W、40W功率微型伺服电机,不需要额外定制转接法兰,安装时只需要将基座背部的四个安装孔与机器人末端法兰对位锁付即可,安装边界紧凑,整体闭合状态下的外轮廓尺寸控制在80mm60mm120mm范围内,不会因为末端执行器体积过大影响机器人在狭小工位的作业可达性,哪怕是在桌面级SCARA机器人、六轴协作机器人的末端搭载,也不会超出设备的额定负载阈值。

  设计阶段针对传动部件做了耐磨优化,齿轮啮合面、夹臂铰接孔位都预留了润滑脂注油通道,日常维护时不需要完全拆解机构,就能完成传动部位的润滑保养,降低长期使用的维护成本。夹爪的开合行程通过齿轮的啮合齿数做了限位设计,最大开合距离可以达到45mm,单指夹持力可以通过伺服电机的输出扭矩做线性调节,最小夹持力能控制在5N以内,不会夹损薄壁塑料件、玻璃器皿这类易损工件,最大夹持力可以达到80N,能够稳定夹持1kg以内的金属工件。

  从结构布局来看,所有的紧固件都采用内六角圆柱头螺丝,沉头安装设计让机构外表面没有突出的螺丝端头,作业过程中不会剐蹭周边的工装治具或者输送线体,基座底部做了走线槽设计,伺服电机的动力线、编码器线可以顺着走线槽规整布置,避免机器人运动过程中线缆被拉扯磨损。这套夹持机构没有采用复杂的谐波减速或者连杆放大结构,核心传动部件只有两个啮合齿轮和对应的铰接销轴,零件加工难度低,常规的线切割、数控铣削设备就能完成所有金属结构件的加工,组装时只需要按照齿轮啮合间隙要求调整好中心距,就能保证传动顺畅,不会出现卡滞、传动死点问题,不管是用于机器人教学实训平台搭建,还是用于小型自动化工作站的末端执行器选型,都能快速完成适配调试,不需要做过多的结构改型。夹爪的臂部做了镂空减重设计,在保证结构刚性的前提下尽可能降低自身重量,减少机器人末端的负载冗余,提升机器人运动过程的响应速度,齿轮部位的传动比经过匹配计算,伺服电机输出的扭矩经过齿轮传递后,刚好匹配夹爪开合的力矩需求,不会出现力矩过剩导致的夹持力过大损坏工件,也不会因为力矩不足导致夹持不稳。
