重载方形安装板万向脚轮结构设计

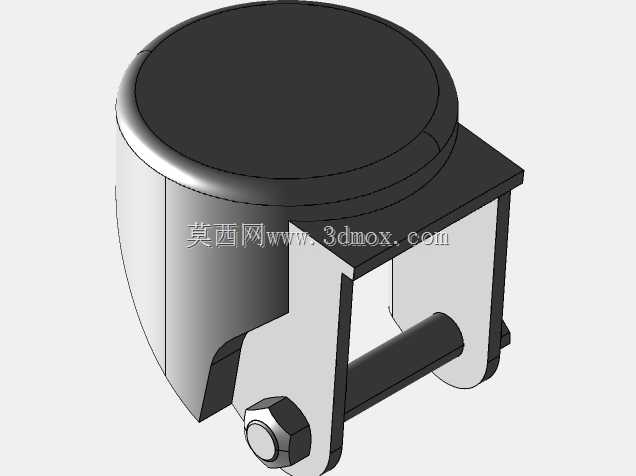

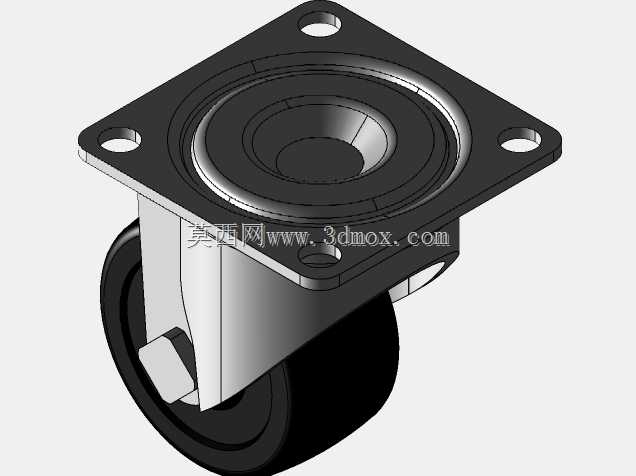

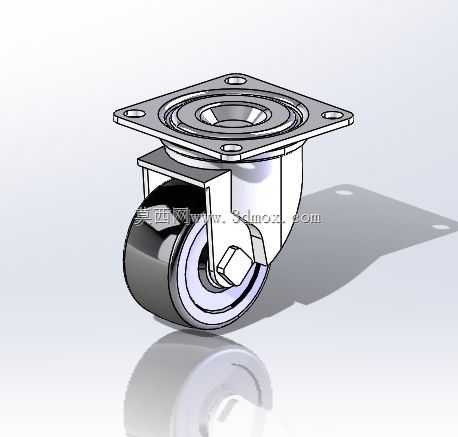

在各类工业移动设备、重型工装台架、仓储转运货架的结构设计中，行走支撑部件的选型直接决定了设备移位的顺畅度与长期使用可靠性，这款重载万向脚轮的三维结构，完全围绕大载荷工况下的实际使用需求完成细节设计。从安装边界来看，这款脚轮采用方形法兰安装板设计，安装孔位布局适配90mm见方的安装基面，板件厚度经过载荷校核，能避免大负载下安装面变形导致的转动卡滞问题，安装孔的孔径与孔距匹配常用的M10规格连接螺栓，现场安装时不需要额外扩孔或改制安装面，能直接适配多数现有设备的底部安装位。轮体部分采用75mm直径的高承载轮面材质，单轮额定承载能力可达4000N，完全满足重型工装、满负载仓储货架、中型自动化移动工作站的承重需求，轮面材质兼顾了地面摩擦力与耐磨性能，在环氧地坪、水泥地面、钢板地面上推行时不会出现过硬轮面导致的压痕，也不会因材质过软造成推行阻力过大。转向结构采用平面推力轴承配合径向定位的结构设计，在满负载状态下依然能保持360度灵活转向，不会出现偏载时转向卡顿、轴承抱死的问题，轮架部分采用加厚金属板材冲压成型后做表面防锈处理，支架的弯折弧度经过应力仿真优化，在承受冲击载荷时不会出现支架开裂、变形的问题。轮轴部分采用带防松结构的连接设计，长期往复推行、经过地面凸起或沟槽时不会出现轴件松脱的隐患，轮体内部的轴承配合公差经过合理设计，既保证转动顺滑无旷量，又能避免粉尘进入轴承内部造成的磨损加剧。在设备选型适配时，这类脚轮通常搭配同规格的定向脚轮组合使用，根据设备总重量核算单轮负载冗余，通常会预留1.2倍以上的安全系数，避免设备偏载时单个脚轮受力超过额定值。建模过程中对各个配合面的公差、转动副的活动间隙都做了还原，结构设计人员可以直接调用该模型完成设备底部的布局干涉检查，不需要重新测绘脚轮的外形轮廓与安装尺寸，能大幅缩短设备整体设计的周期，避免因安装位尺寸不匹配导致的后期改制问题。
