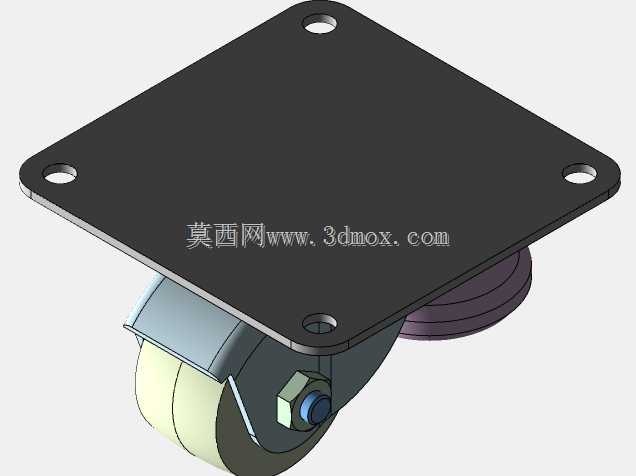

带调节支撑脚重载万向脚轮结构

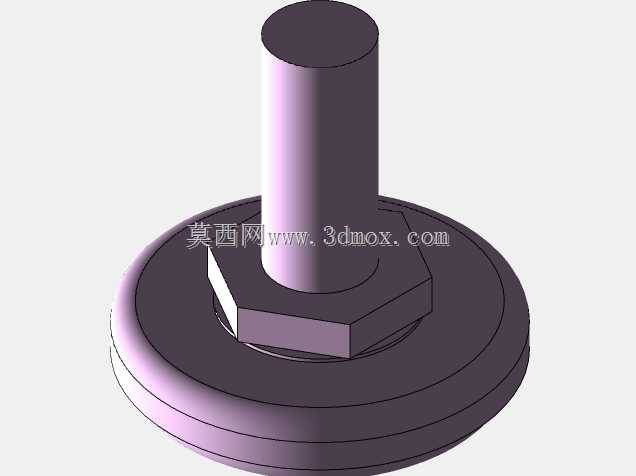

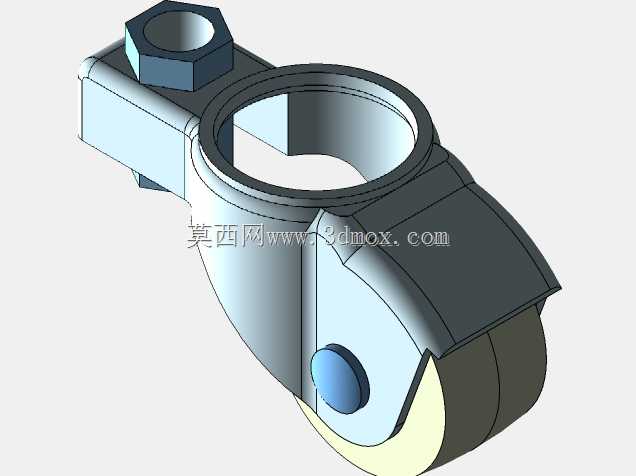

这款带集成调节支撑的万向脚轮，主要面向需要频繁移位同时又要保证工位固定后稳定性的工业设备场景，常见于小型自动化工作站、检测实验台、可移动工装夹具架、轻型输送接驳台这类需要兼顾移动灵活性与放置稳固性的设备上。很多车间内的小型专用设备，日常生产时需要固定在指定工位保证加工或检测精度，遇到产线调整、设备维护、场地搬迁时又需要快速移位，普通脚轮固定后容易受外力产生滑移，单独搭配支撑脚又需要额外安装空间，这款集成式结构刚好解决了这一矛盾。从功能特性上看，它采用万向回转结构，转向半径小，推行时转向顺滑无卡滞，轮体选用高耐磨硬质尼龙材质，滚动阻力小，同时能耐受车间常见的切削液、润滑油腐蚀，不会像橡胶轮那样长时间受压产生永久形变。侧边集成的可调节支撑脚，通过螺杆结构实现高度调节，当设备移动到指定位置后，旋转调节螺杆让支撑脚垫接触地面，将设备整体抬升让脚轮悬空，就能完全消除脚轮带来的滚动间隙，保证设备运行时的稳定性，调节行程覆盖常规地面的不平整误差，不需要额外垫塞垫片就能完成设备水平校准。设计过程中，顶部安装法兰采用方形四孔布局，安装孔位间距匹配行业通用的设备底部安装梁尺寸，不需要额外制作转接板就能直接固定在标准铝型材机架或者方钢焊接机架上，法兰盘与回转支架之间采用大直径推力轴承承载，能承受偏载载荷，不会因为设备重心偏移出现转向卡顿或者结构变形。轮体的安装轴套采用自润滑材质，长期使用不需要额外加注润滑脂，减少维护工作量，支撑脚垫底部采用防滑纹理设计，接触地面时不会产生滑移，同时不会刮伤环氧地坪或者车间地砖。安装边界上，法兰盘的厚度控制在合理范围，不会过多占用设备底部的安装空间，整体安装高度适配常规设备的底部离地间隙，调节螺杆的长度经过匹配设计，最大调节高度下不会出现螺杆弯曲失稳的问题，最小高度时支撑脚垫完全收回，不会影响脚轮的正常滚动通行，过门槛或者地面小凸起时不会出现剐蹭。回转结构的密封设计能阻挡车间内的粉尘、切屑进入回转间隙，避免长期使用后积屑导致转向卡滞，整体结构的受力路径经过优化，垂直载荷直接通过回转中心传递到轮体，支撑状态下载荷通过螺杆直接传递到地面，不会让轮体长期承受静态重压，延长脚轮的整体使用寿命。
