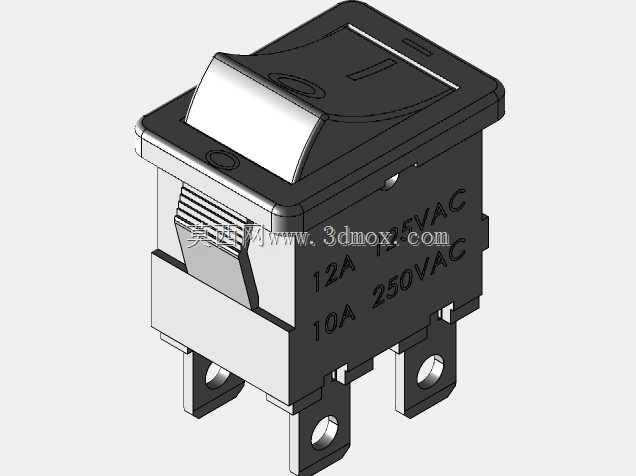

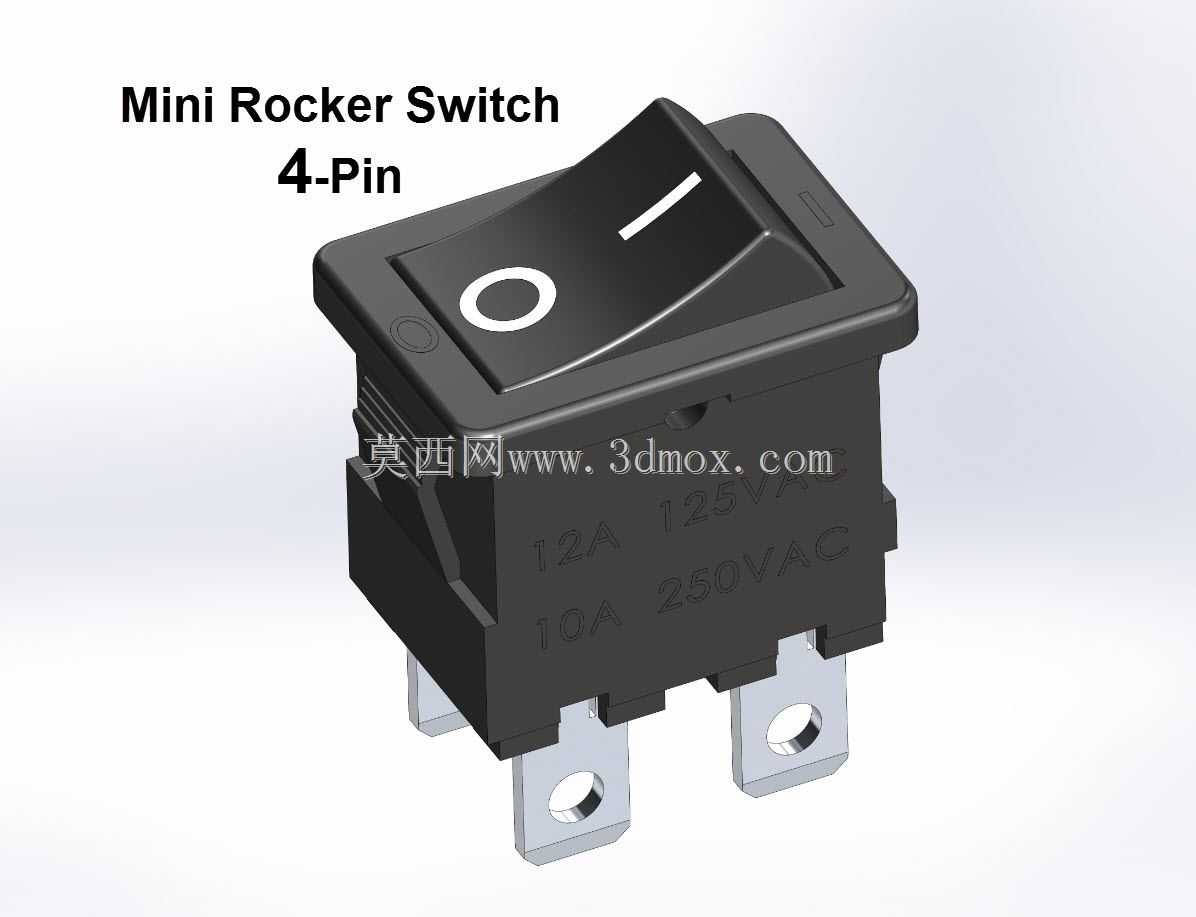

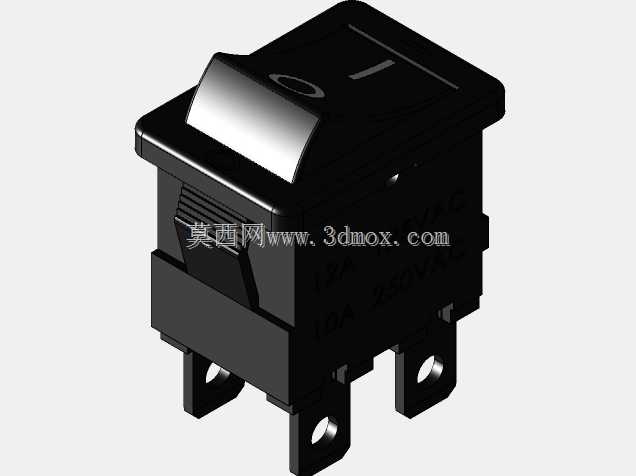

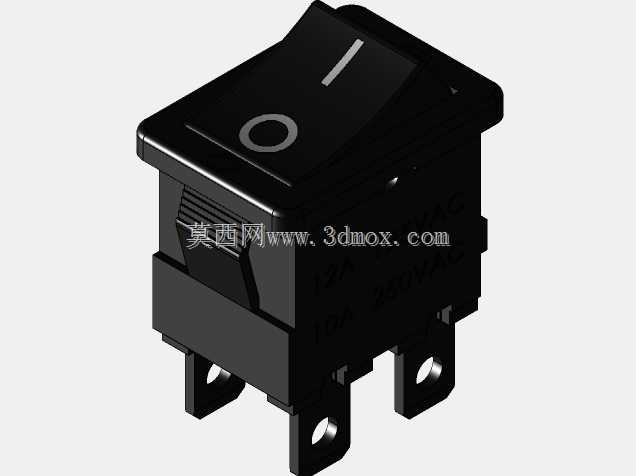

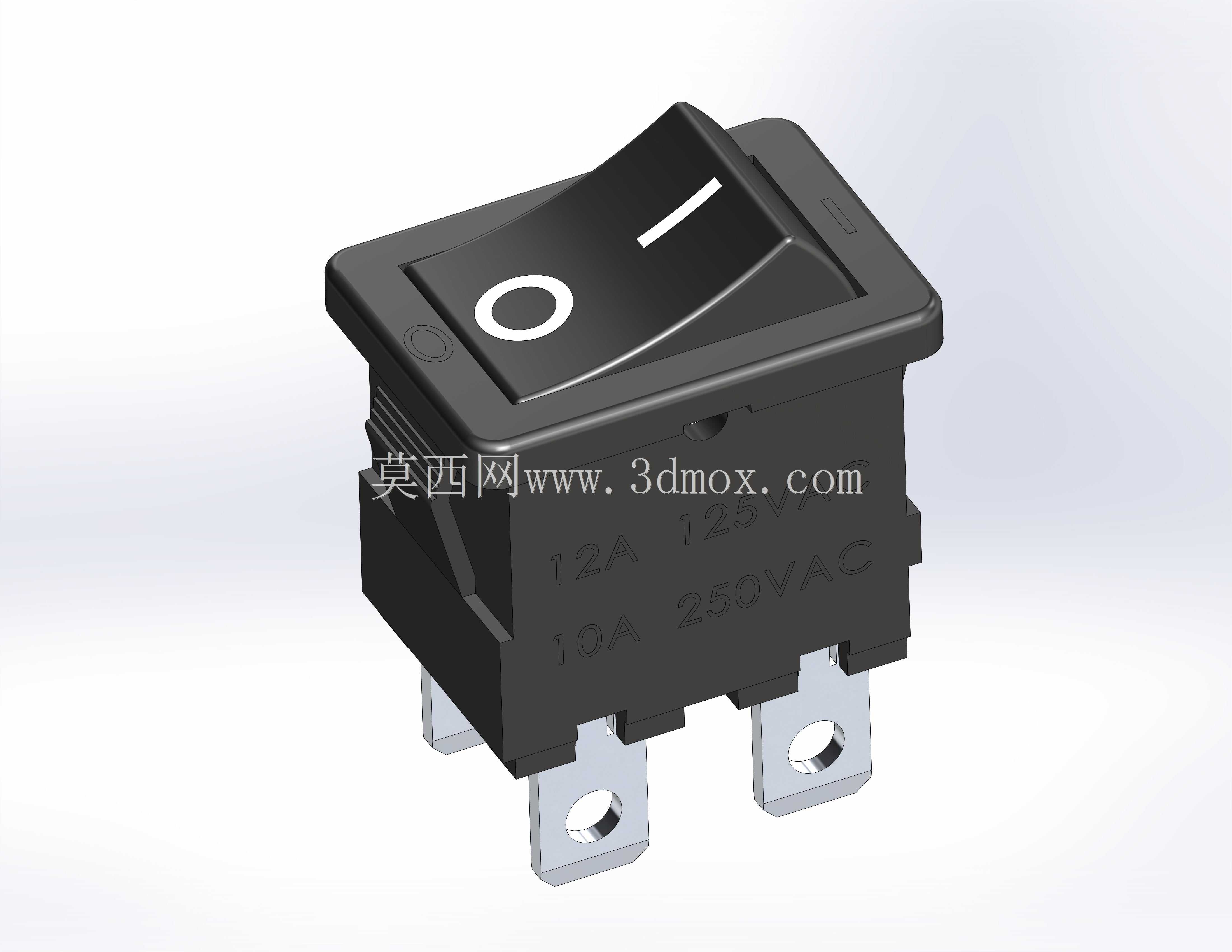

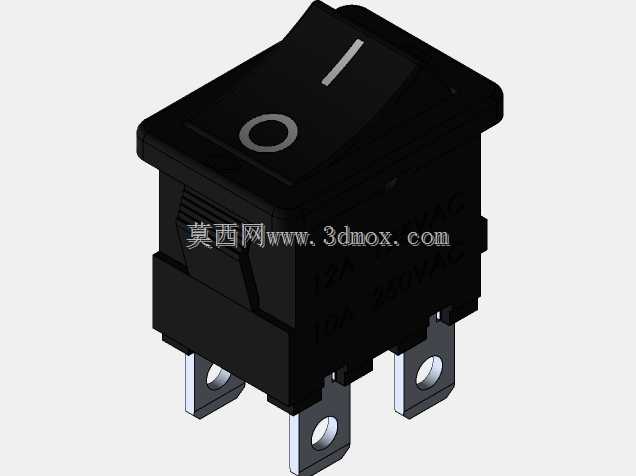

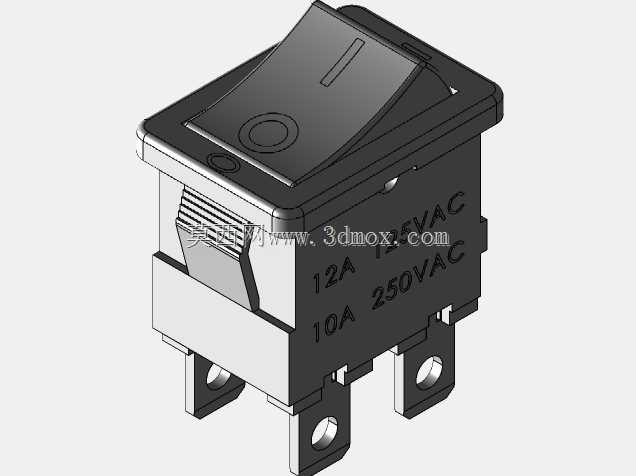

四脚微型翘板电源开关结构设计

　　这类四脚微型翘板开关是低压电控回路里极为常见的手动通断元件，日常能在小型家电、桌面仪器、工控终端、DIY电子装置的面板上见到它的身影，承担单回路或双回路的电源通断、功能档位切换作用，相比同尺寸的钮子开关，翘板式的按压操作面更大，误触概率更低，操作反馈清晰，面板安装后的视觉整体性也更好。

　　从实际选型适配的角度看，这款开关采用标准嵌入式卡装结构，安装时只需在设备面板上开出对应尺寸的矩形安装孔，将开关本体从面板正面推入，依靠壳体两侧的弹性卡爪即可完成固定，不需要额外加装紧固件，装配效率很高，适合批量生产的消费类电子、小型设备使用。底部的四个插片式接线端子采用标准间距设计，适配常规的6.3mm快速接线端子，接线时不需要焊接，直接将压接好导线的插簧端子卡入即可完成接线，后期维护更换也十分便捷，两个引脚为一组，分别对应开关的通断两个状态，可同时控制火线与零线的通断，提升用电安全性，也可分别控制两个独立回路，实现单开关双路控制的功能。

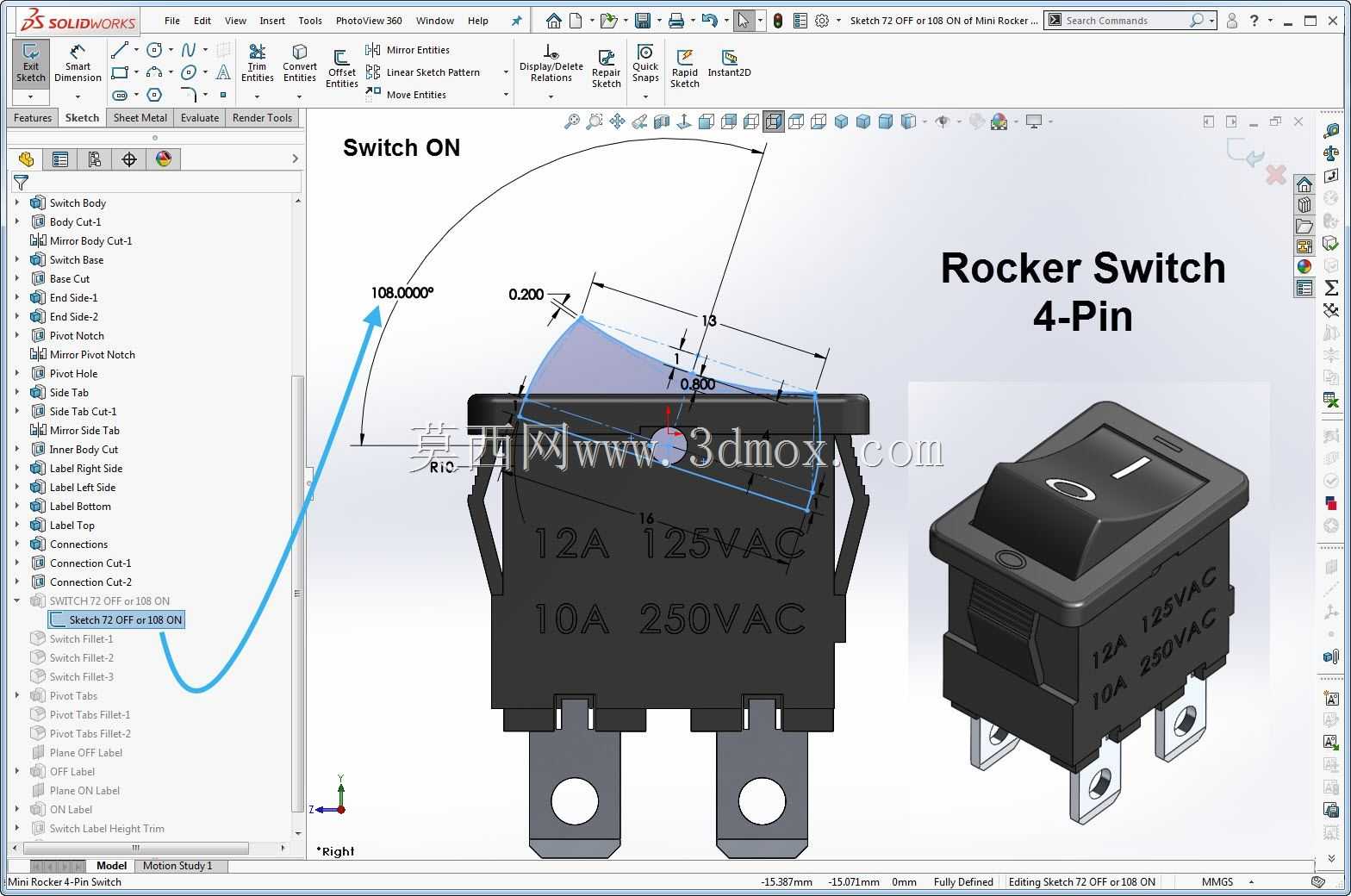

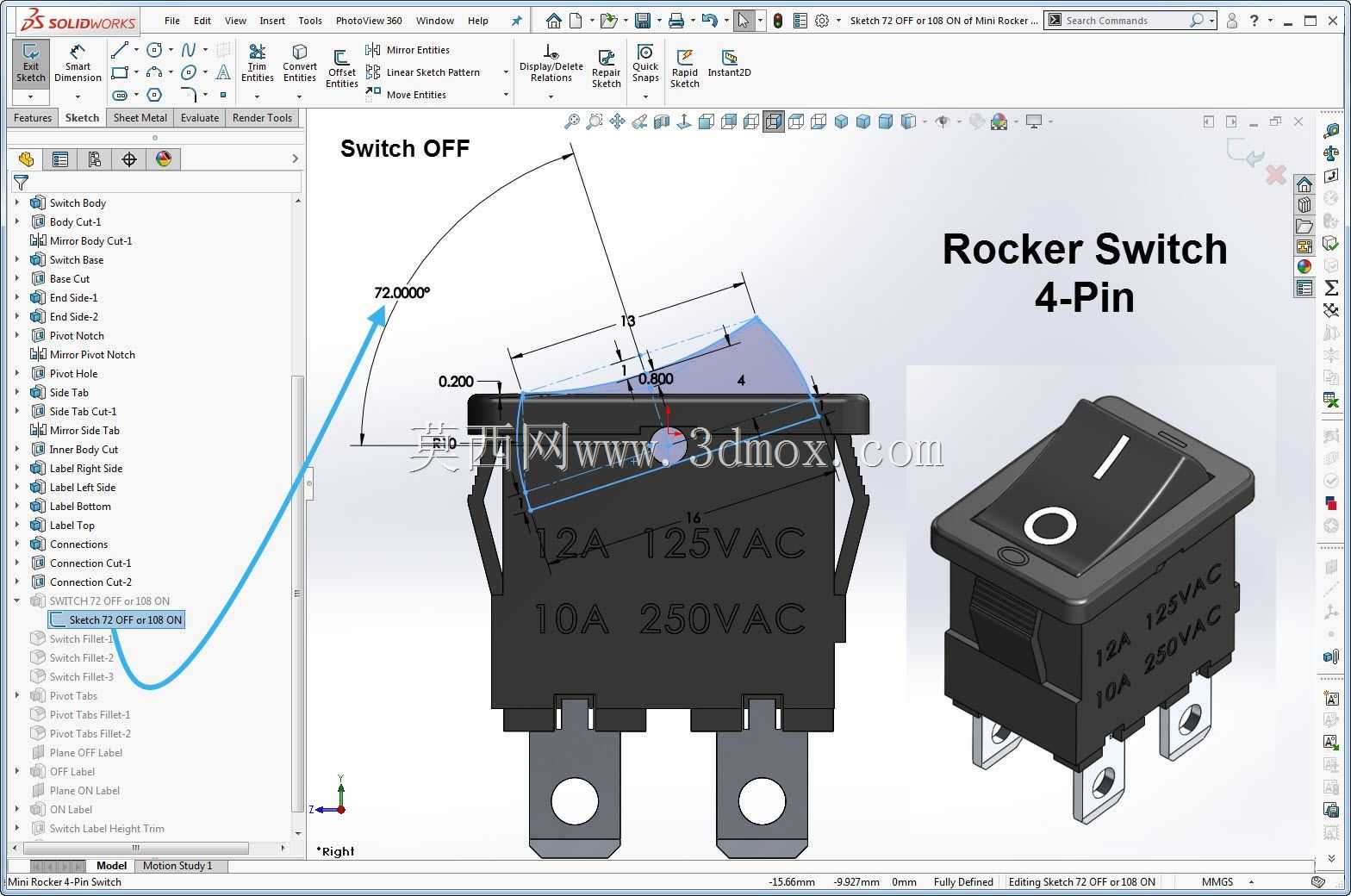

　　设计过程中首先要考虑操作手感与可靠性的平衡，翘板的摆动角度设置在合理区间，按压时的阻尼感均匀，到位后有清晰的档位反馈，不会出现卡滞、虚位的问题。开关本体采用阻燃黑色工程塑料注塑成型，壳体表面做细微磨砂处理，既提升握持操作的触感，也能减少日常使用中的指纹残留与划痕，翘板表面的通断标识采用模内成型工艺，不会因为长期摩擦出现标识脱落的问题。壳体上标注的额定电流电压参数，是选型时的核心参考，适配常规的低压交流、直流回路，满足多数民用、小型工业设备的通断需求。

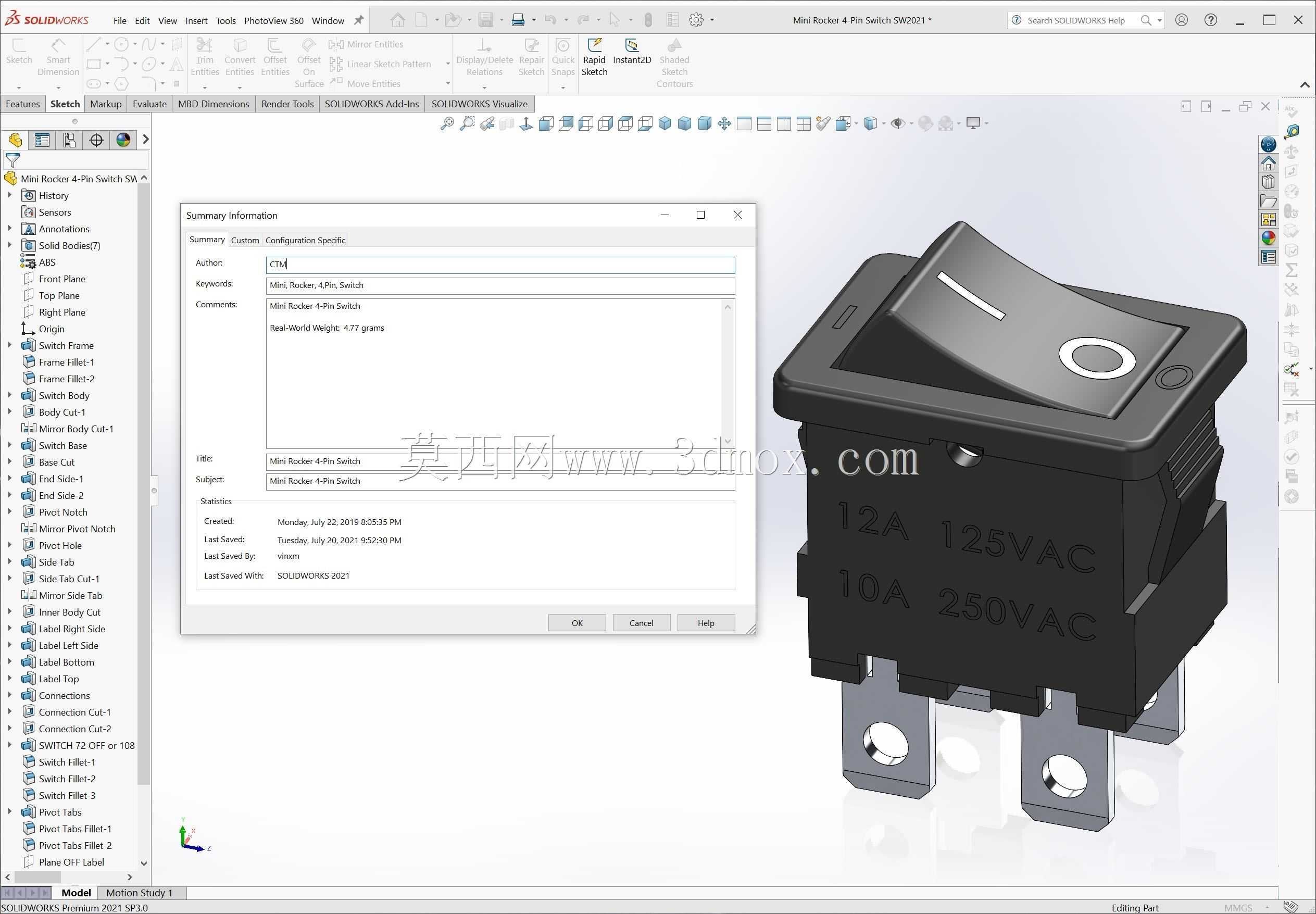

　　建模时需要重点关注几个安装边界尺寸：首先是面板安装孔的长宽公差，要保证卡爪装入后既不会因为间隙过大出现松动，也不会因为尺寸过紧导致装配时壳体开裂；其次是插片端子的伸出长度与间距，要匹配常用插簧端子的尺寸，同时预留出导线弯折的空间，避免装配后导线与设备内部其他元件发生干涉；翘板的凸起高度也要做合理控制，既要保证操作时手指有足够的按压接触面，也不能突出面板过高，避免运输、使用过程中受到外力碰撞导致开关损坏。内部的触点结构采用银合金材质，保证长期通断过程中的接触可靠性，减少电弧烧蚀对触点寿命的影响，翘板与内部触点的联动结构做了简化设计，减少不必要的传动零件，降低故障概率，提升开关的整体使用寿命。

　　在实际设备布局时，这类开关通常布置在设备面板的易操作区域，周边要预留出手指操作的空间，避免和其他按键、接口距离过近导致误操作，开关背部的接线区域要和内部高压元件做隔离处理，避免导线松脱后引发短路风险。
