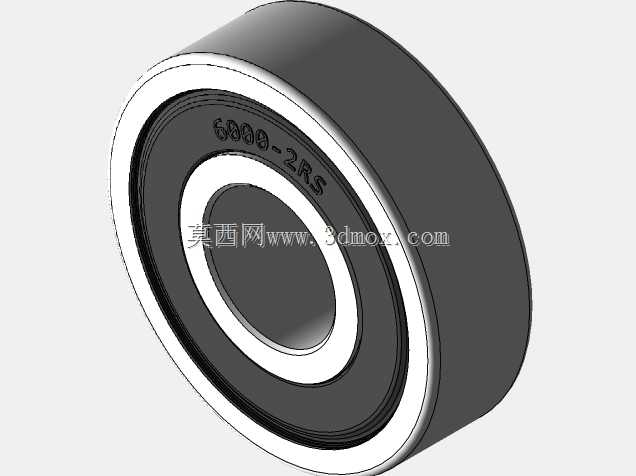

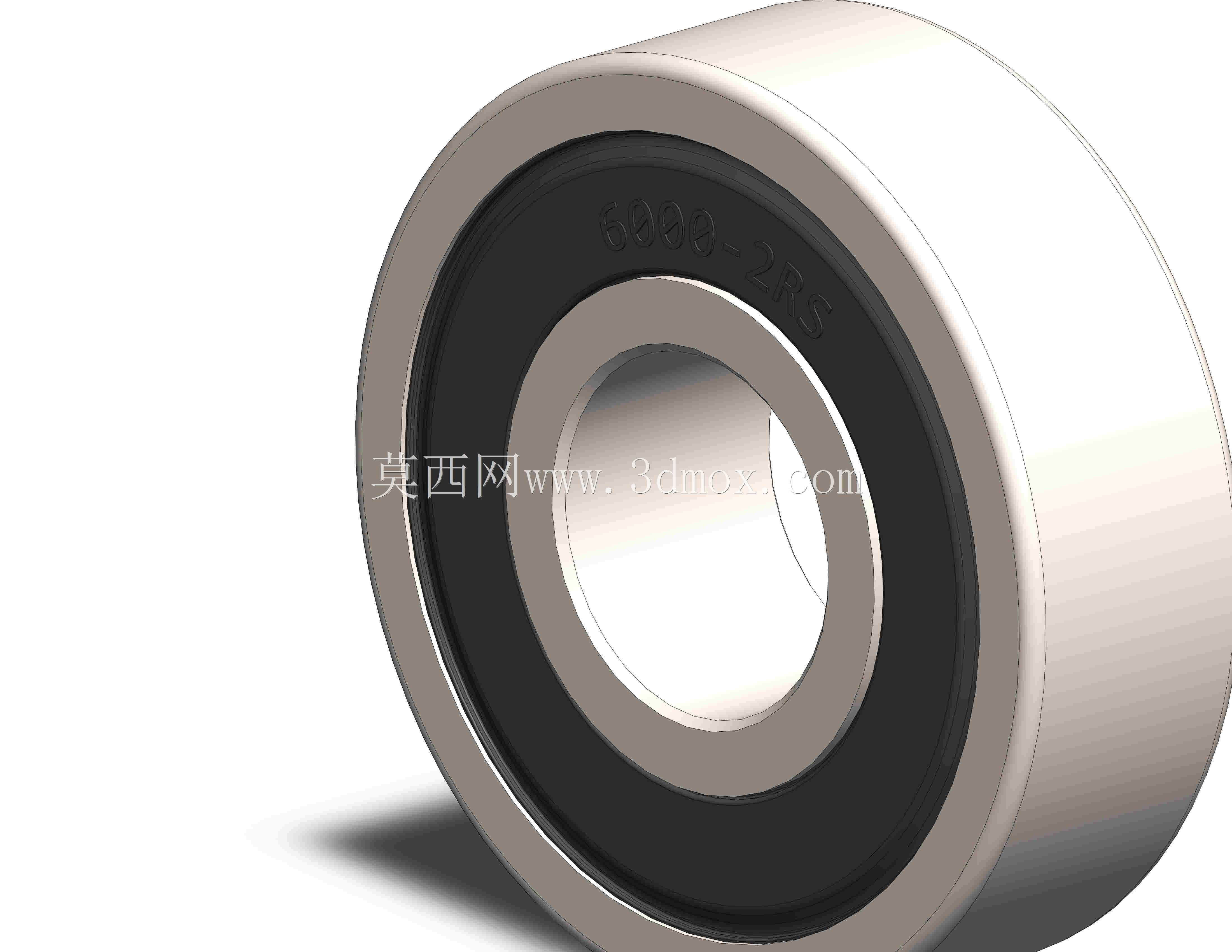

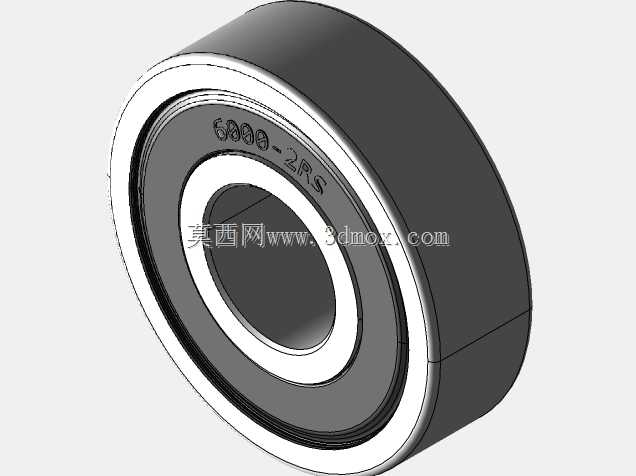

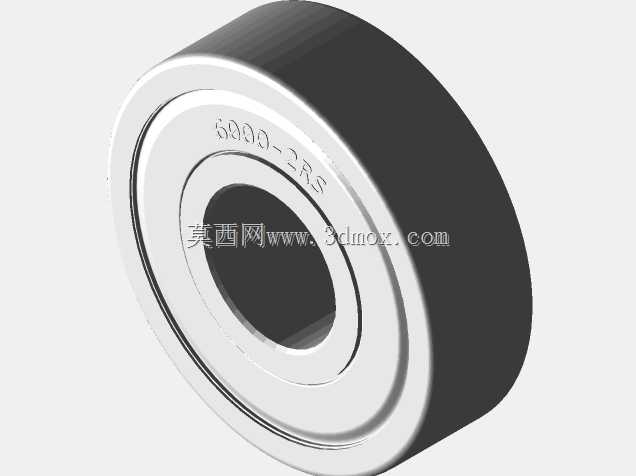

带双侧橡胶密封的深沟球滚动轴承

做设备结构设计时，这类带双侧橡胶密封的深沟球轴承是选型清单里的常客，从轻型输送线的从动辊筒、小型电机的输出端支撑，到家用电动工具的转轴、办公自动化设备的传动部位，但凡需要低摩擦回转、径向载荷为主同时附带少量轴向载荷的工况，都能见到它的身影。不同于开式轴承需要额外加装密封端盖的设计，这款轴承在出厂时就集成了两侧的橡胶密封件，密封唇口与内圈的密封槽紧密贴合，能有效阻挡车间环境里的金属切屑、粉尘、切削液飞溅进入轴承内部滚道，避免滚动体和滚道出现磨粒磨损，也能防止内部预填的润滑脂在运转过程中泄漏，减少设备日常维护的补脂频次，尤其适合那些安装位置紧凑、没有额外空间布置外置密封结构的装配场景。从结构设计逻辑来看，这款轴承的内外圈都采用了铬钢材质经淬火处理，滚道表面做了高精度磨削加工，能保证滚动体在滚道内顺畅回转，降低运转过程中的振动和噪声；内部的滚珠沿保持架均匀排布，均匀承受径向载荷，避免单个滚动体受力过载出现早期点蚀失效。尺寸参数上，这款轴承的内径为10mm，适配直径10mm的光轴安装，安装时要注意轴的配合公差，过盈量太大会导致轴承径向游隙变小，运转时出现发热卡滞，间隙过大则会出现回转精度不足、轴系窜动的问题；轴承外径为26mm，适配安装座的孔位尺寸要匹配对应公差，宽度为8mm，安装时要预留好轴向的定位空间，通常可以用轴用挡圈或者孔用挡圈做轴向限位，防止轴承在运转过程中出现轴向窜动。在三维建模阶段，还原这款轴承时要重点注意密封件的结构细节，橡胶密封件的唇边弧度、内外圈的倒角尺寸、滚道的曲率半径都要符合实际加工的工艺要求，不能只做简单的圆柱拼接，否则在做装配干涉检查、设备运动仿真时，会出现密封件与轴、安装座的干涉误判，影响整体设计的准确性。实际选型应用时，还要注意这类带橡胶密封的轴承适用的运转转速区间，因为密封件与内圈存在接触摩擦，它的极限转速会比同尺寸的开式轴承略低，不适合超高速回转的工况，但在常规的工业设备、民用机电产品的转速范围内，它的密封防护优势完全可以覆盖转速带来的影响，能大幅提升轴系的使用寿命，减少设备停机维护的时间成本。
