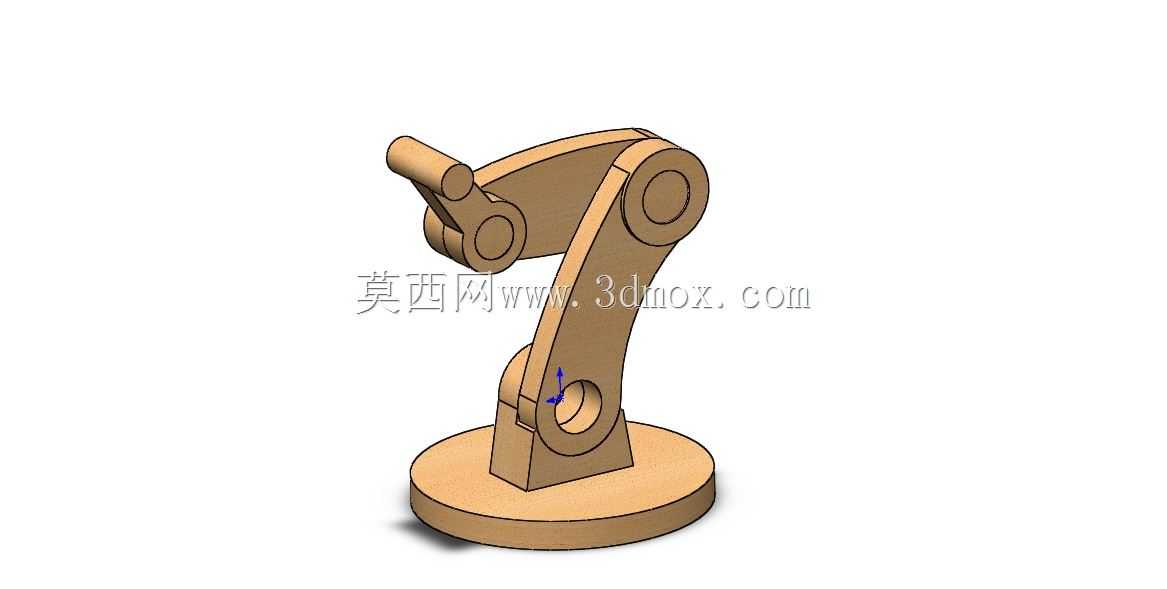

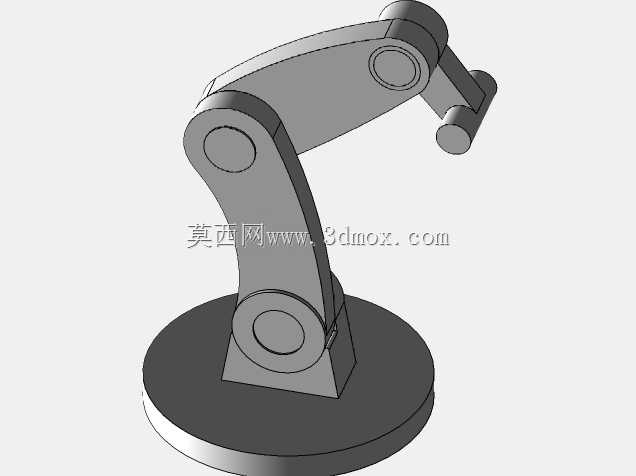

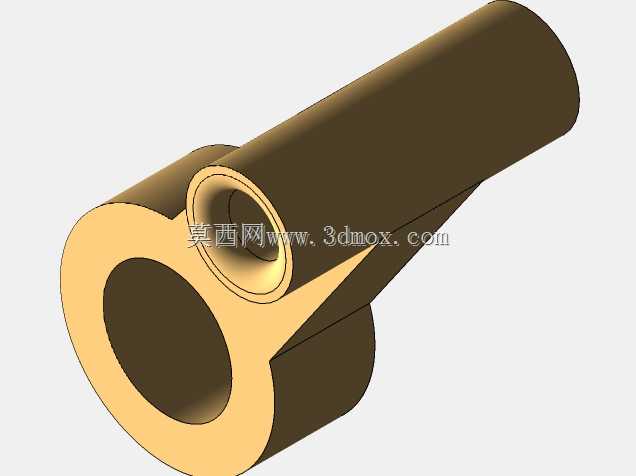

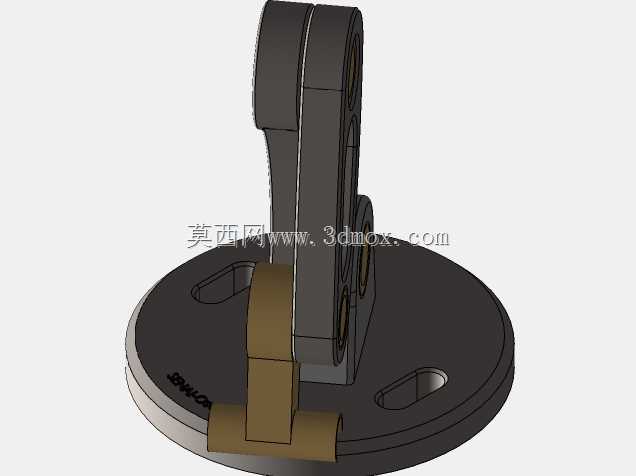

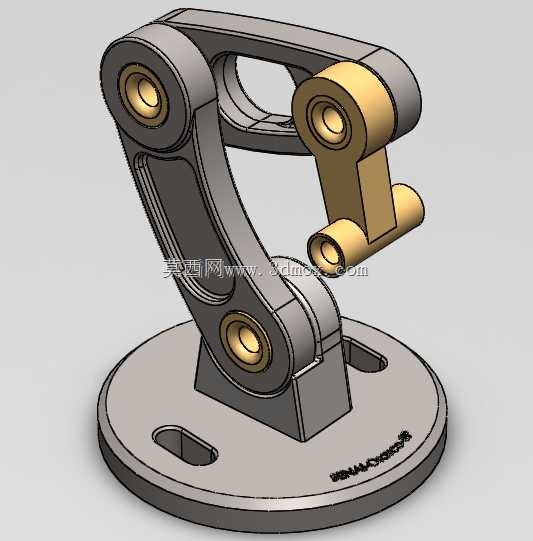

这款多关节机械臂采用自上而下的铰接布局,核心适配轻载工位的定点取放、姿态调整作业场景,常见于小型自动化装配线的工件转运、教学实训平台的动作演示、桌面级加工设备的辅助上下料环节,可在有限安装空间内完成多自由度的角度调整,覆盖半径内的目标点位操作。从结构设计逻辑来看,底部采用圆盘式一体支撑基座,安装面为整面贴合结构,可通过圆周均布的沉孔完成与安装台面的刚性固定,基座与大臂的连接位置设置有径向限位结构,从支撑半径底部起始的Definido限位可约束大臂的回转摆角范围,避免运动过程中出现超程碰撞,同时保证铰接位置的受力均匀,减少偏载带来的铰接轴磨损。大臂与小臂之间采用同轴双铰接耳的连接形式,铰接孔内预留了标准轴件的安装间隙,可适配不同规格的铰接销轴、衬套组件,小臂末端的连接位设置有径向定位凸台,可直接加装夹爪、吸盘、焊枪头等末端执行器,无需额外设计转接法兰。设计过程中优先考虑了运动路径的无干涉验证,各臂段的外形轮廓均做了倒角过渡,相邻臂段在极限摆角位置不会出现结构剐蹭,臂身采用等截面的实体支撑结构,在保证整体刚性的前提下控制了整体自重,降低了驱动端的负载要求。安装边界方面,底部基座的直径适配常规桌面安装台的预留孔位,整体展开后的最大回转半径可覆盖半米范围内的操作区域,各铰接点的转动轴线相互平行,可实现竖直平面内的多段角度调整,配合基座的回转自由度即可完成空间内的点位到达。从实际使用角度出发,该结构的铰接位置均预留了润滑脂加注通道,日常维护时无需拆解臂体即可完成铰接副的润滑保养,臂身的平面结构可直接安装行程开关、传感器支架等附属配件,无需额外焊接或加工安装位,适配不同工况下的功能拓展需求。
