工业产线用标准机架式设备操作平台

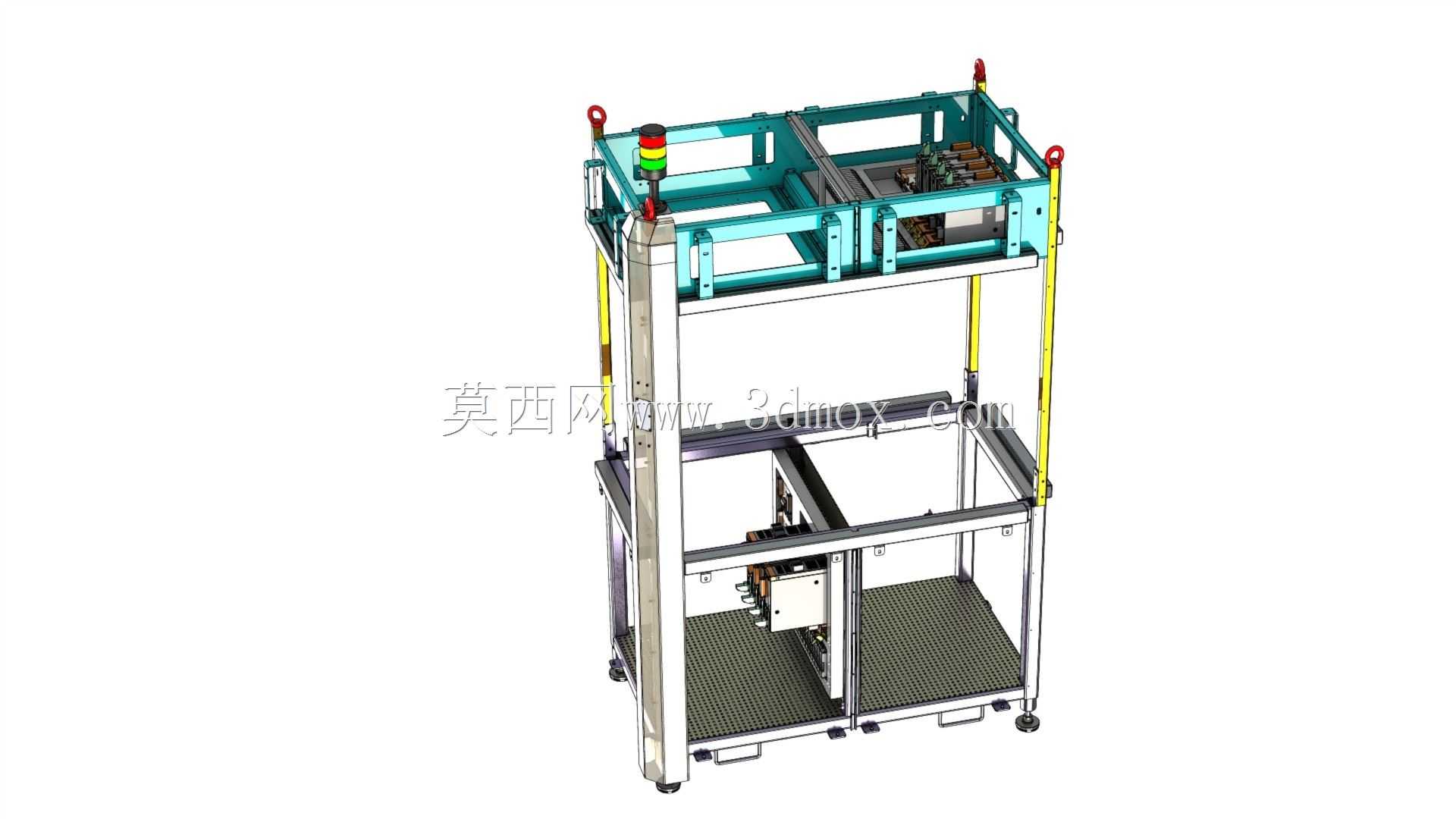

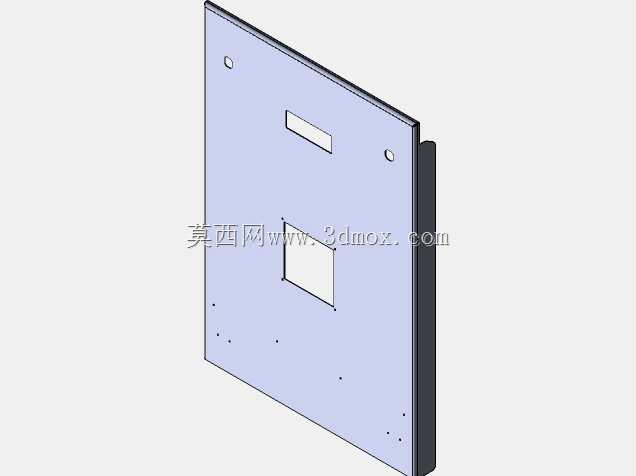

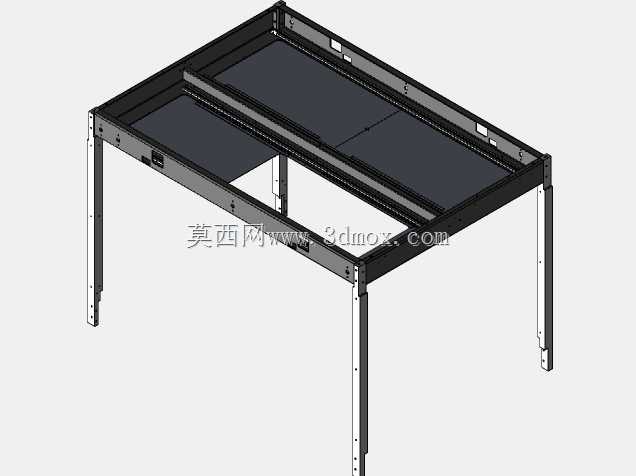

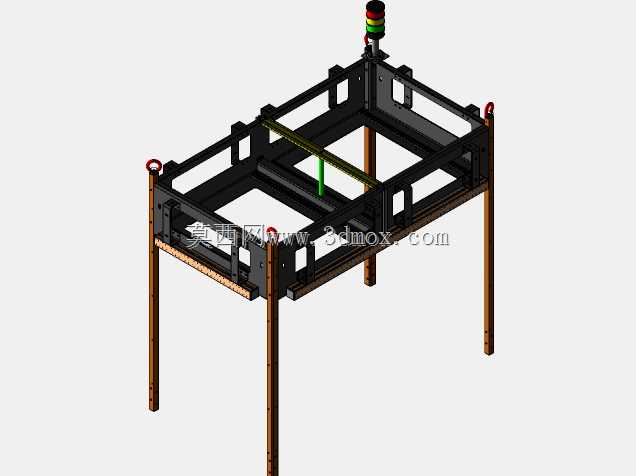

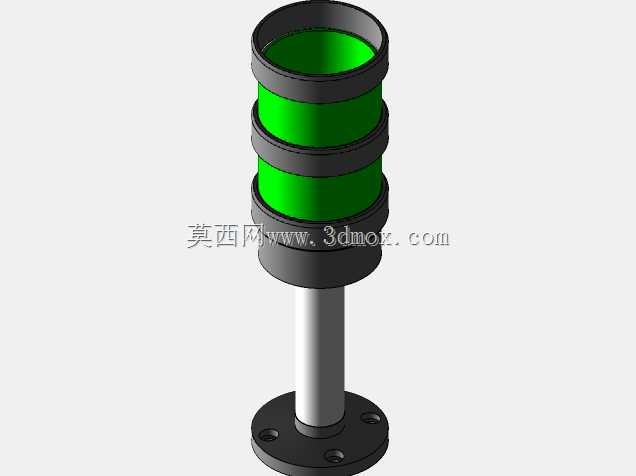

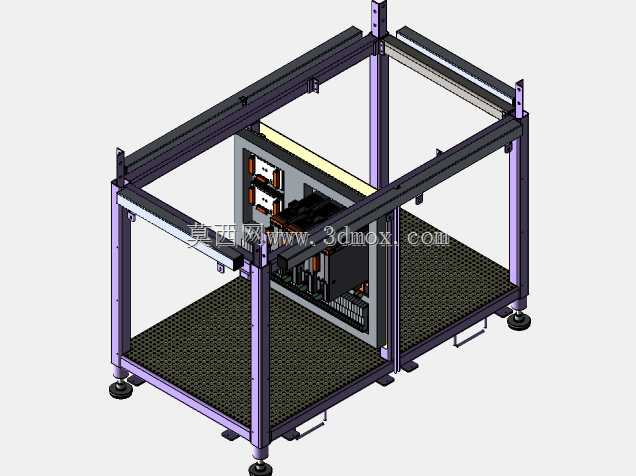

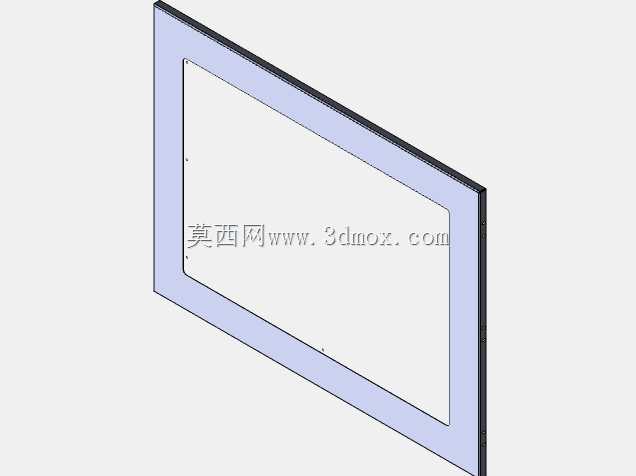

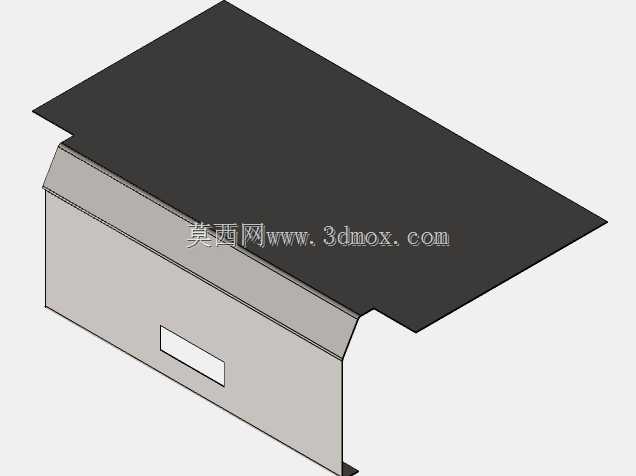

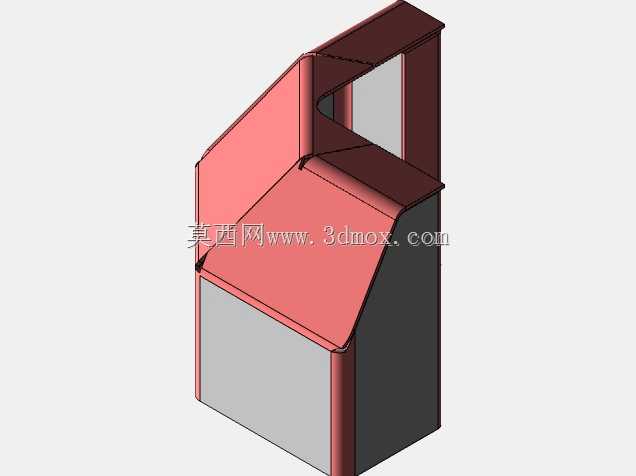

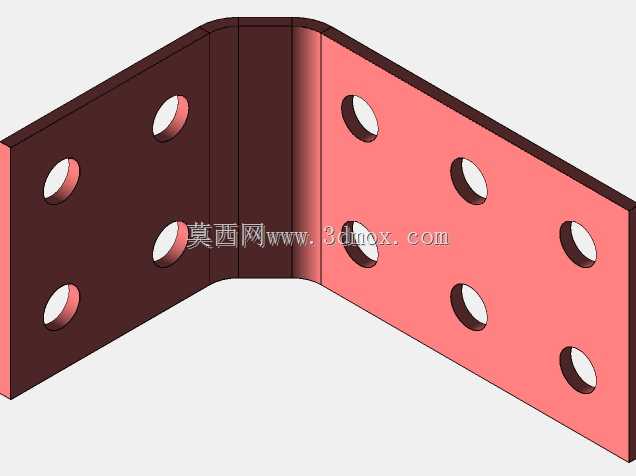

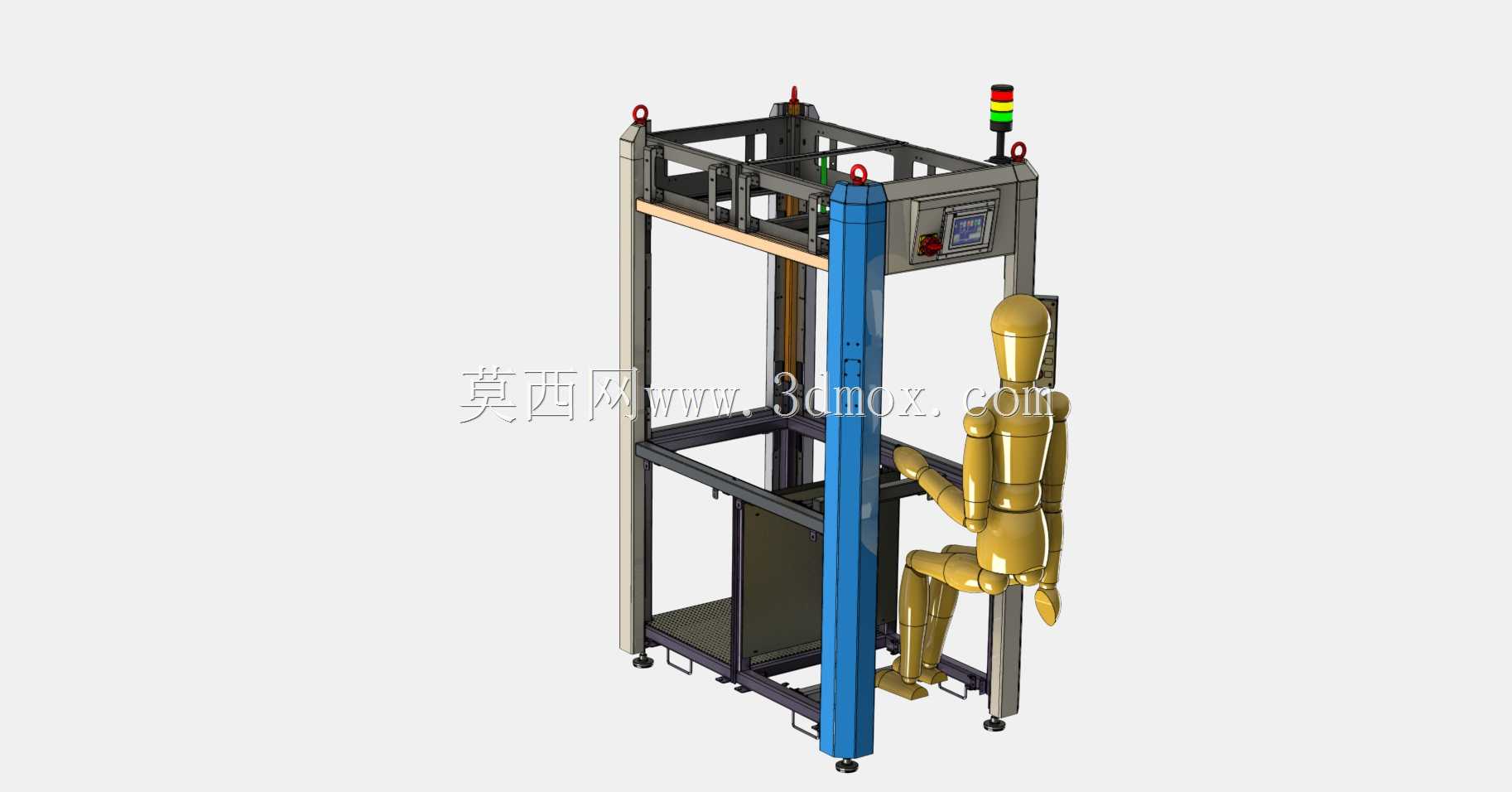

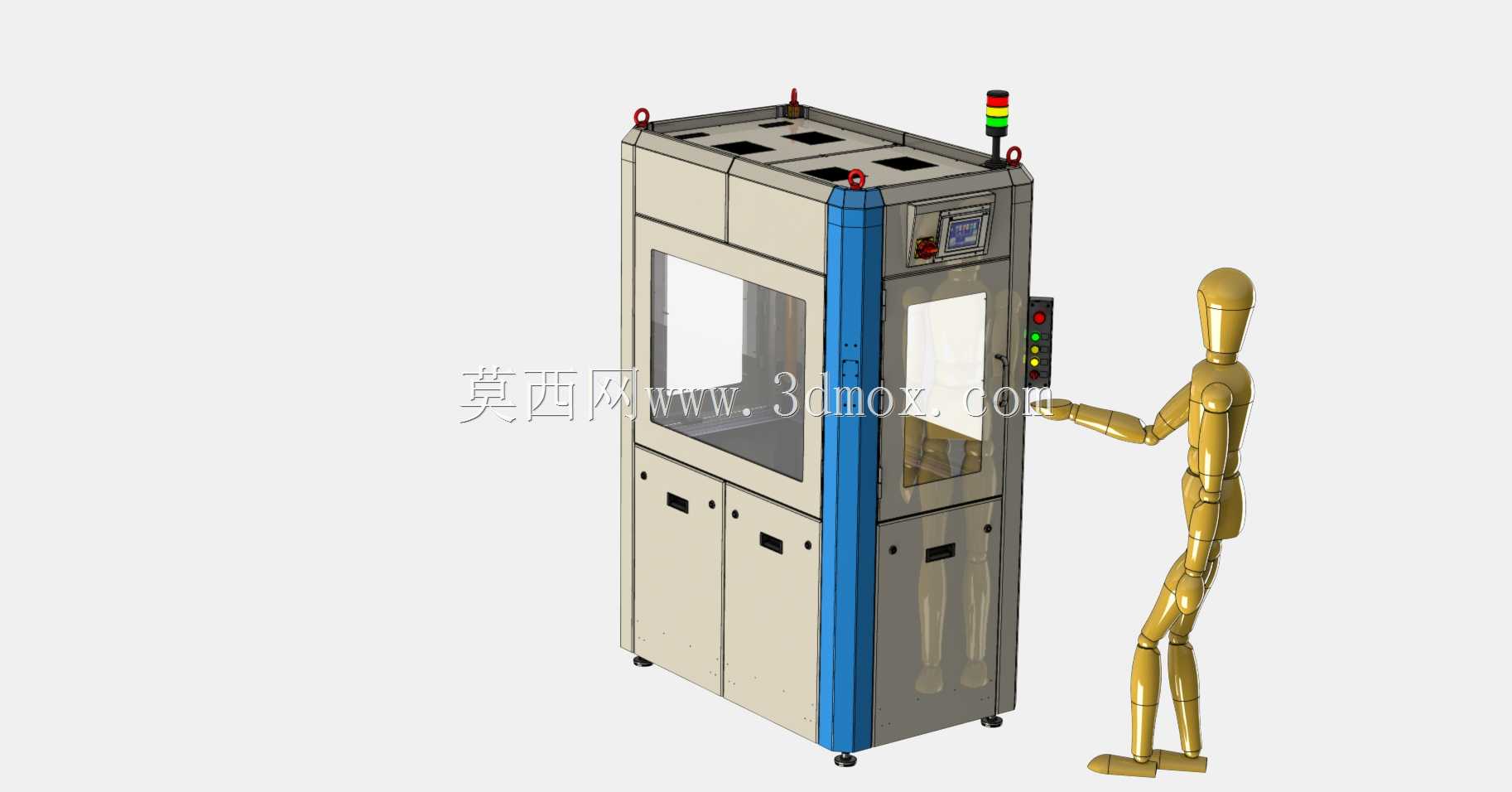

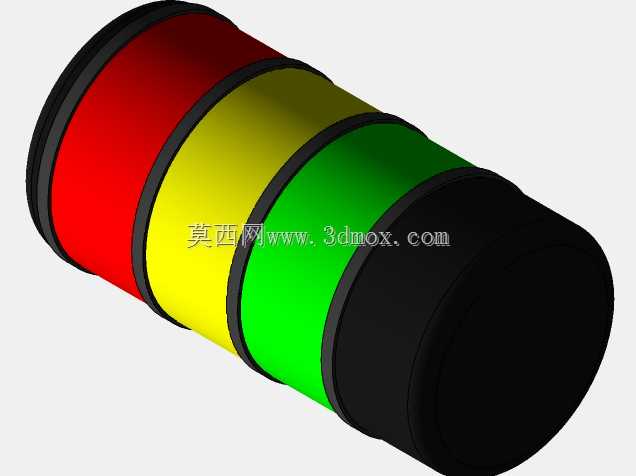

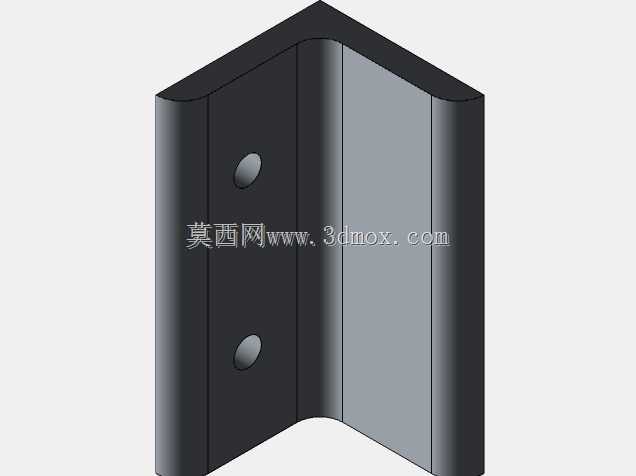

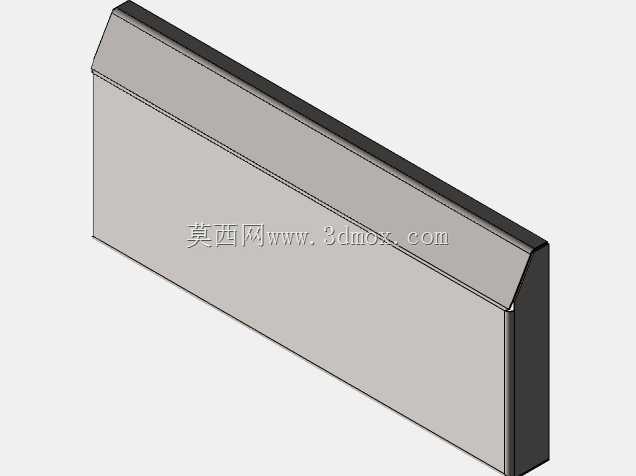

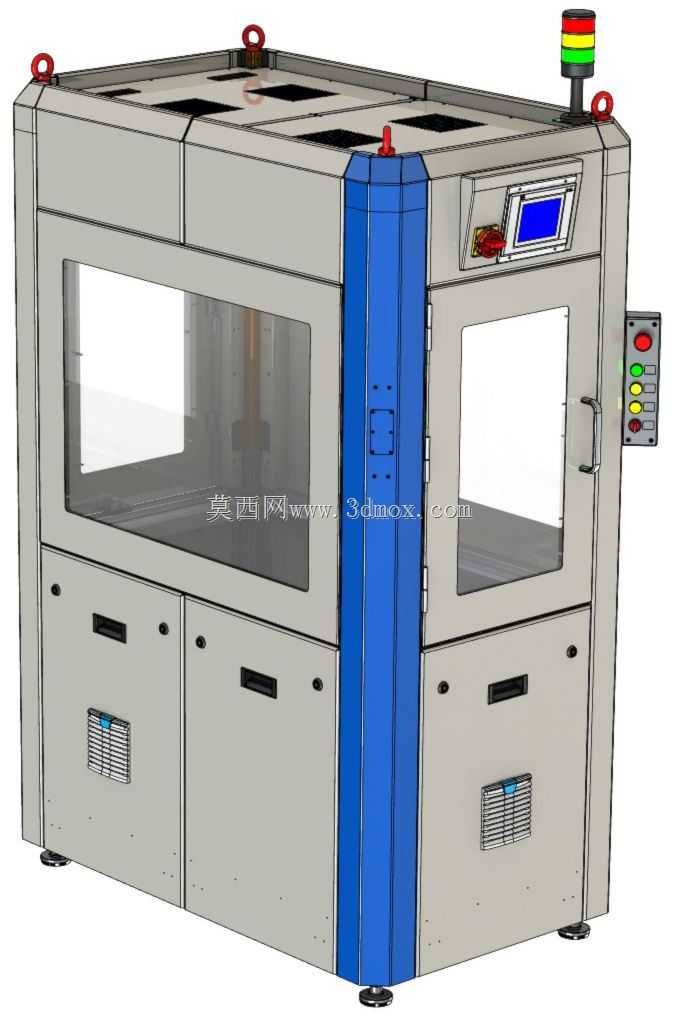

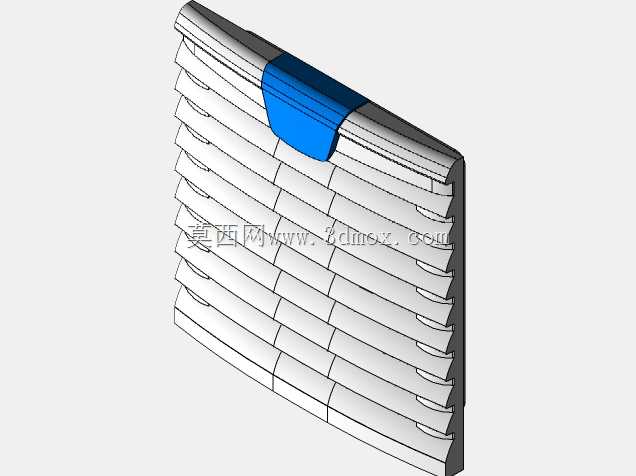

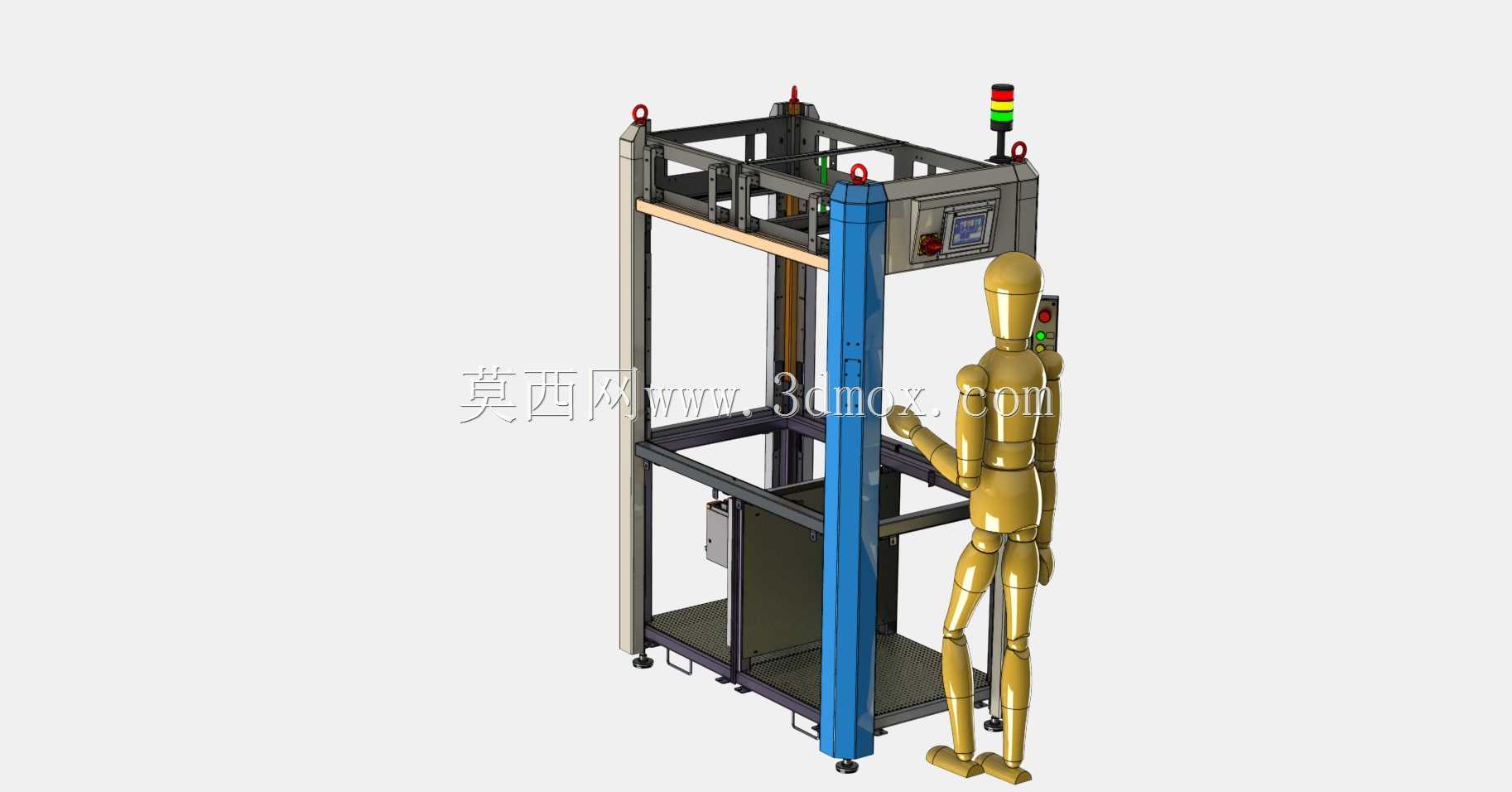

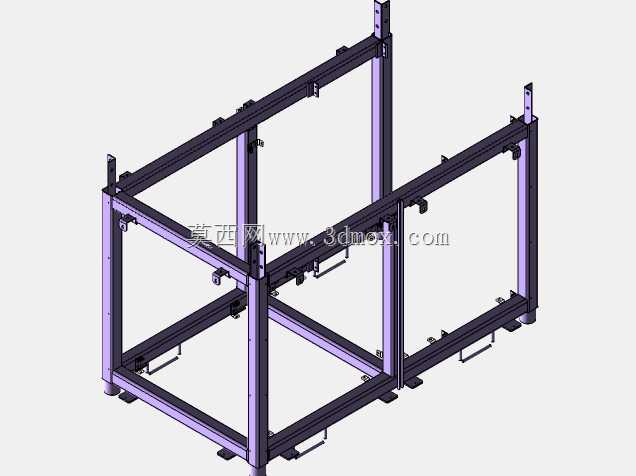

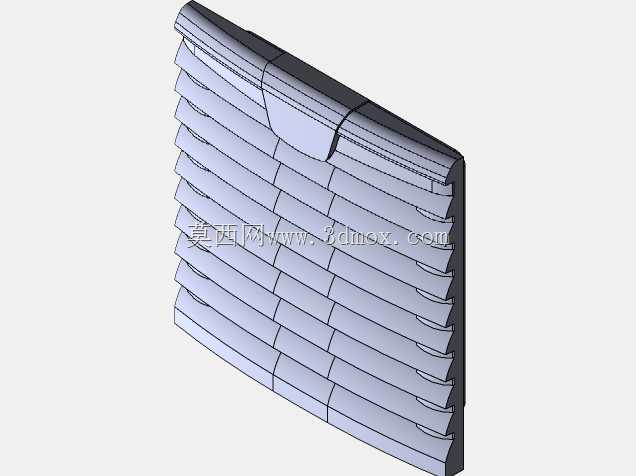

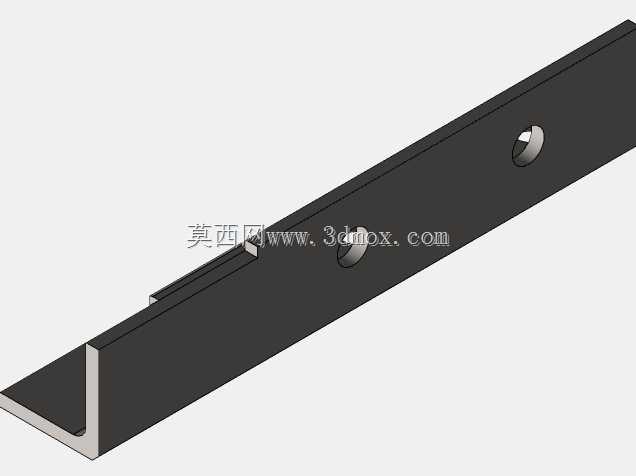

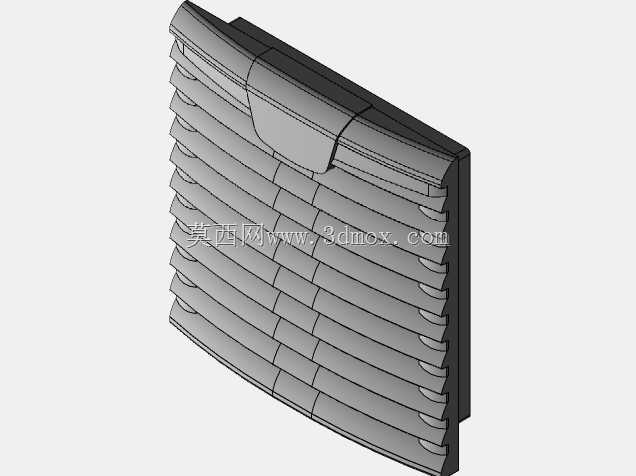

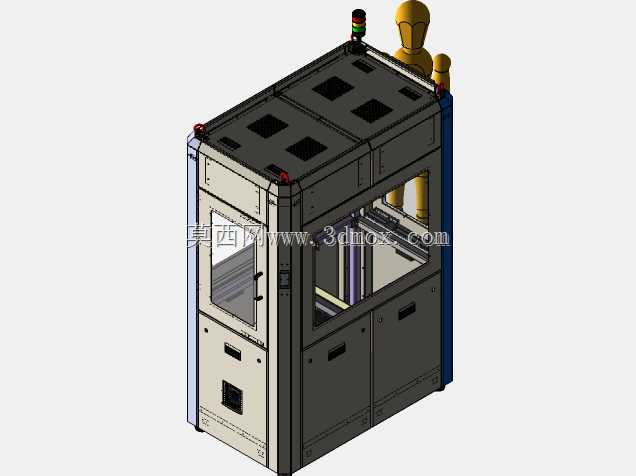

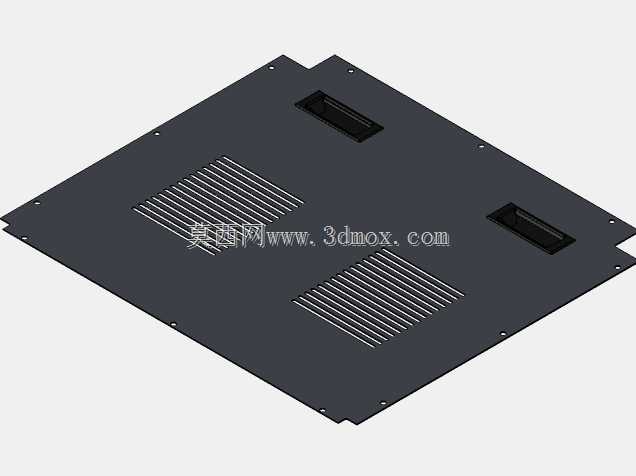

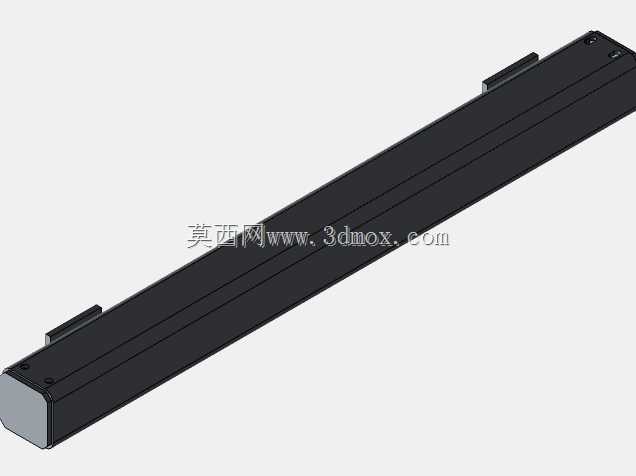

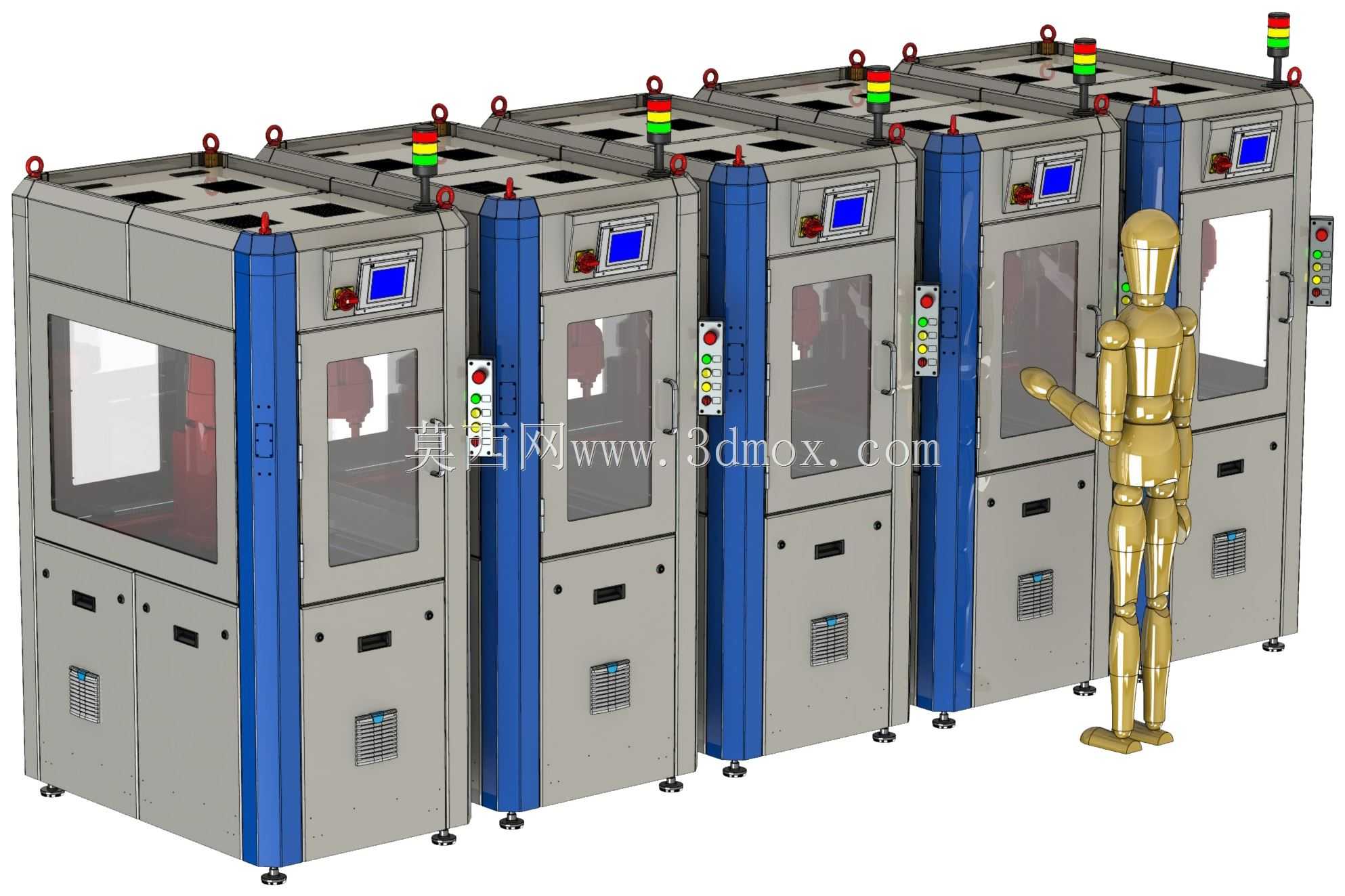

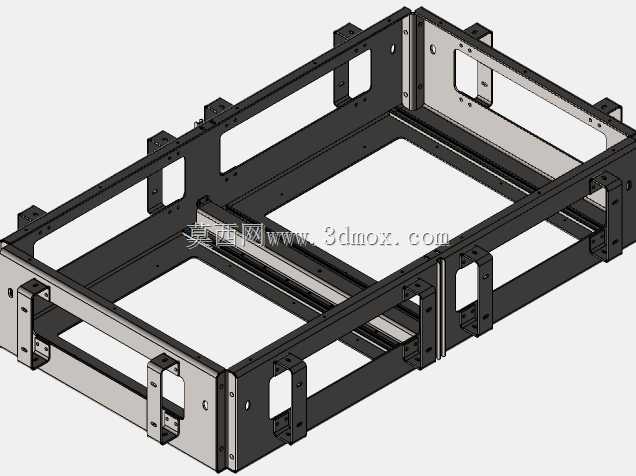

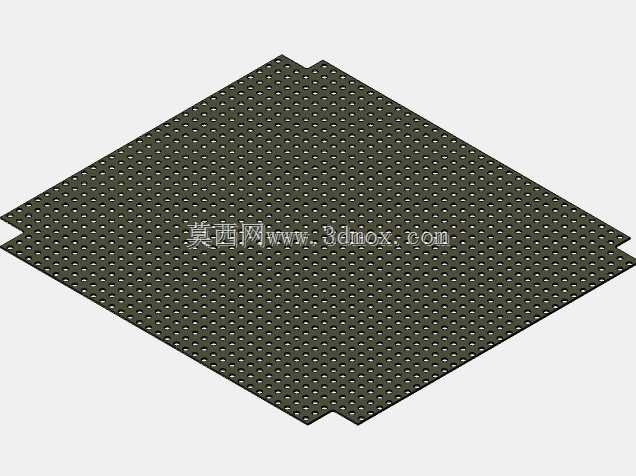

　　这款标准机器平台主要面向3C电子、小五金零部件、汽车电子等行业的自动化装配、检测工序场景，可作为单工位独立作业单元嵌入整线生产流程，也可单独作为离线检测、试样调试的承载基座使用。设备整体采用铝型材拼接框架搭配钣金封板的结构设计，框架主体选用4040与4080系列工业铝型材搭建，连接部位采用内置角码与高强度螺栓锁紧，兼顾结构刚性与后期改造成本，外封钣金采用1.5mm厚冷轧钢板折弯成型，表面做哑光喷塑处理，可有效隔绝车间粉尘、切削液飞溅对内部元器件的侵蚀，同时避免人员误触内部运动部件引发安全事故。平台上部预留了三色警示灯安装位，可直接对接设备IO信号输出运行、待机、故障三类状态提示，顶部的方形镂空区域为散热通风口，

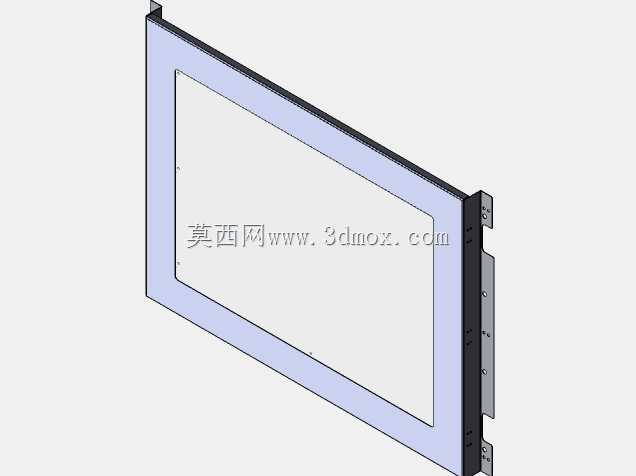

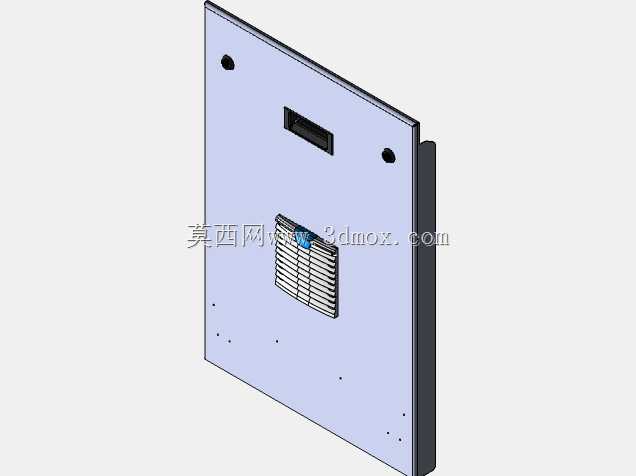

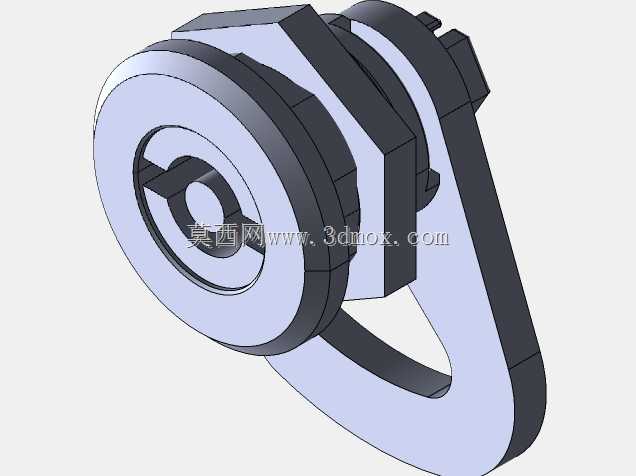

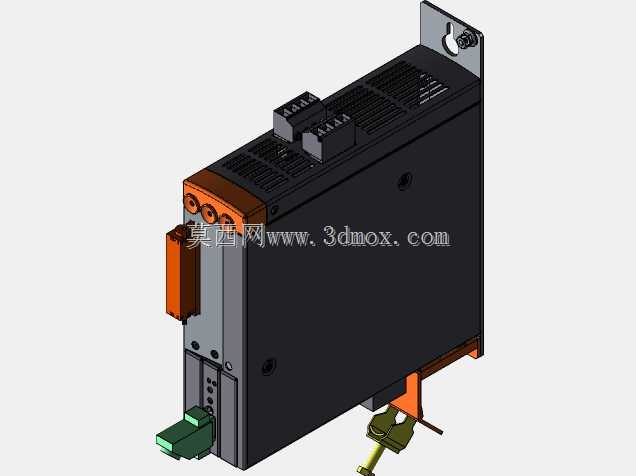

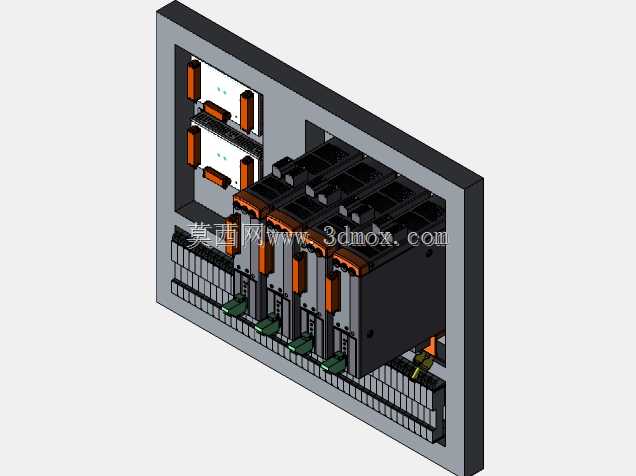

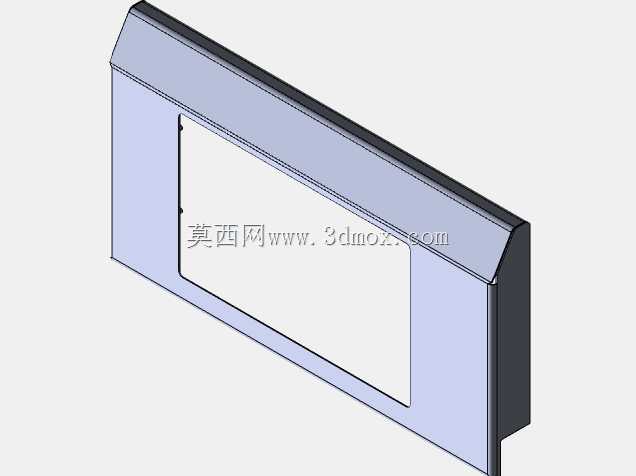

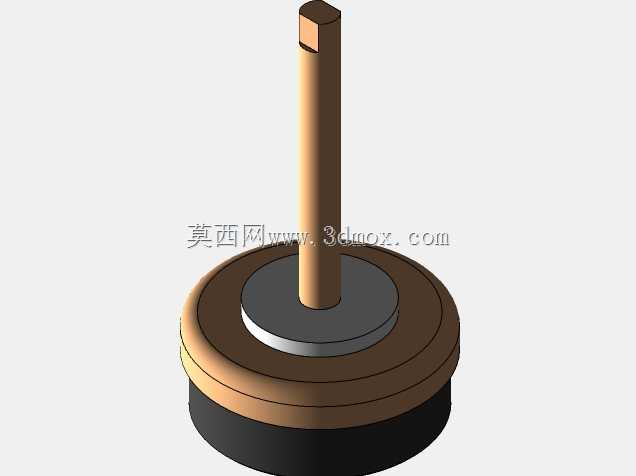

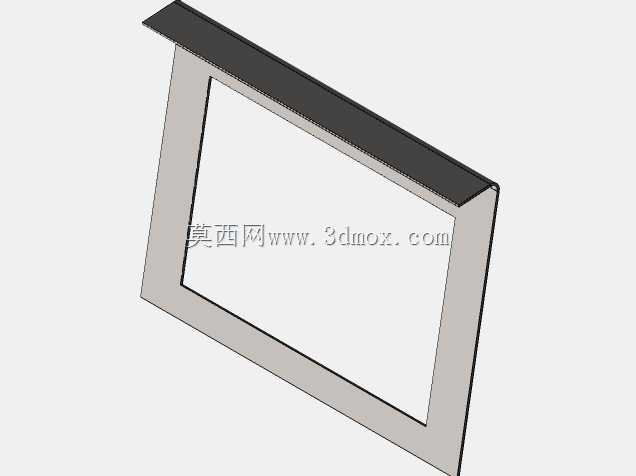

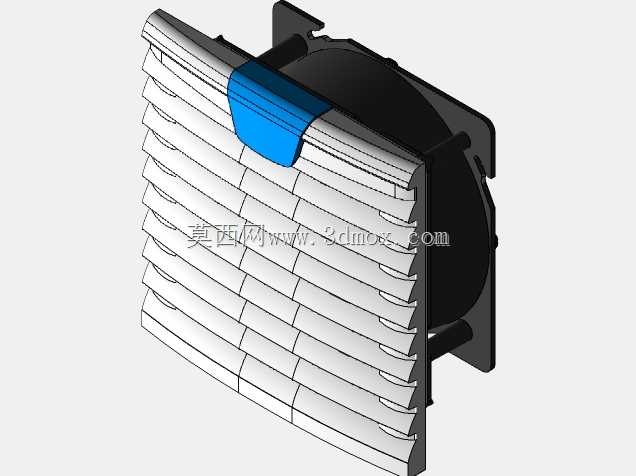

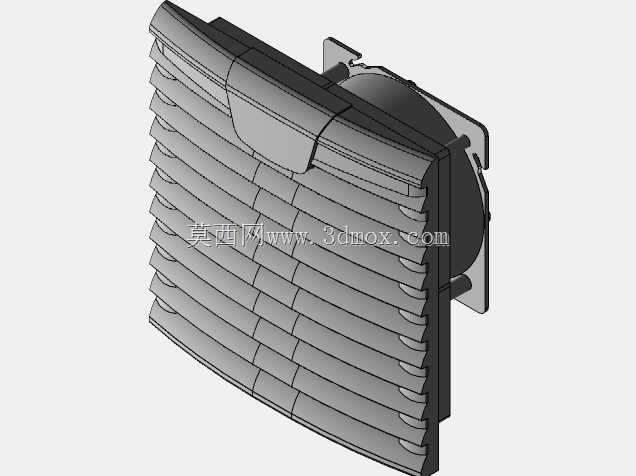

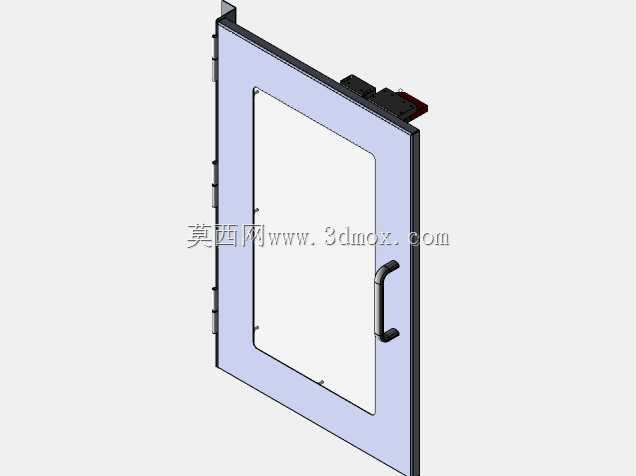

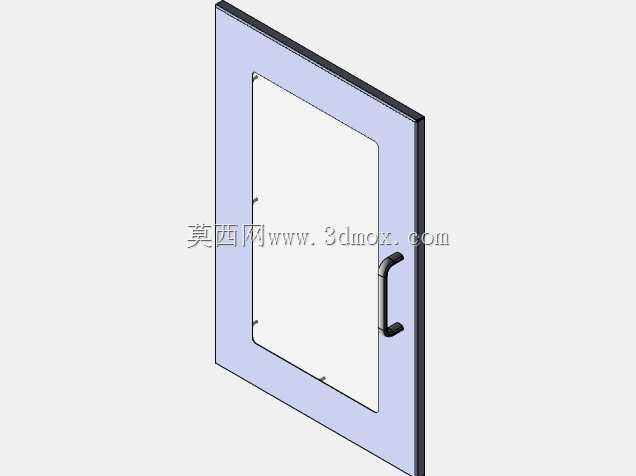

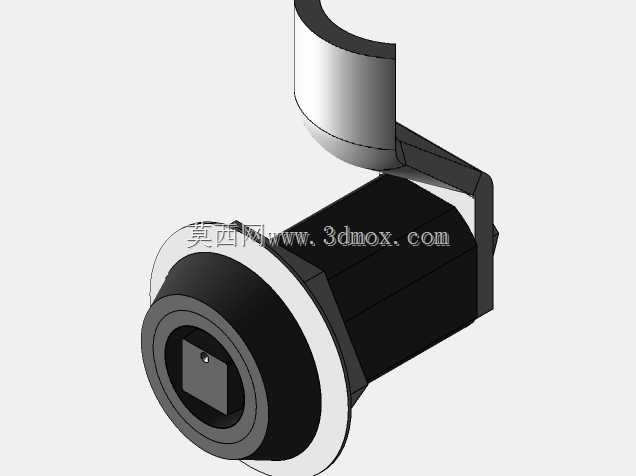

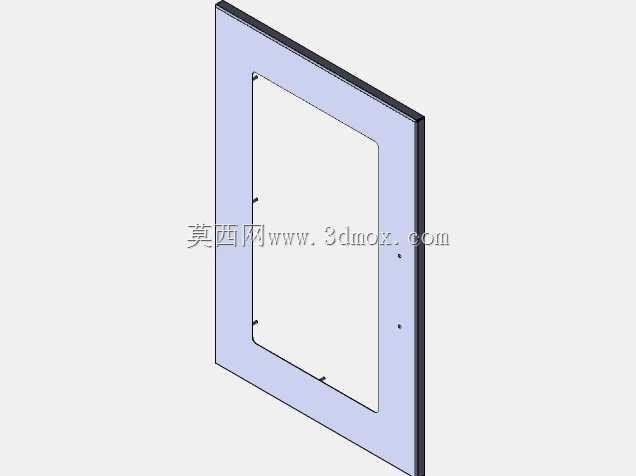

　　可根据内部发热元件功率选配轴流风机实现主动散热，避免电控元件长时间高温运行缩短寿命。正面设置带观察窗的单开检修门，观察窗采用5mm厚透明亚克力板，无需开门即可观察内部机构运行状态，门体搭配按压式门锁与密封胶条，闭合后可达到IP54级防护等级，适配多数机加工车间的复杂工况。下部柜体分为左右两个独立储物仓，可分别放置工控机、IO模块、电源模块等电控元件，以及气动三联件、电磁阀组等气路元件，强弱电分离布线的设计可减少信号干扰，提升设备运行稳定性。操作侧预留了开放式作业窗口，窗口边缘做圆弧倒角处理，避免操作人员取放工件时剐蹭受伤，窗口内部可根据工艺需求加装滑台、夹具、检测探头等执行元件，平台底部预留了M12可调脚杯安装孔，

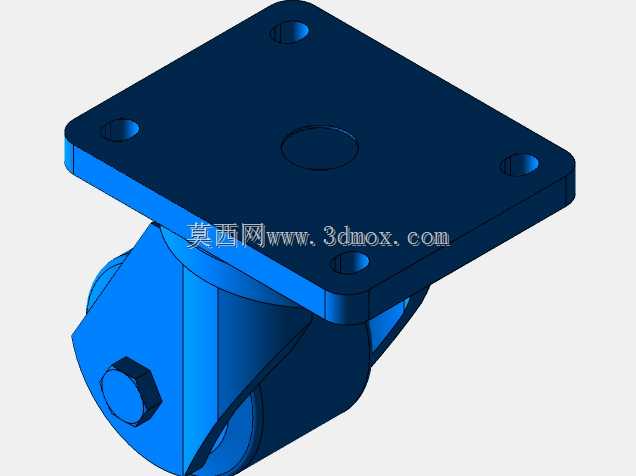

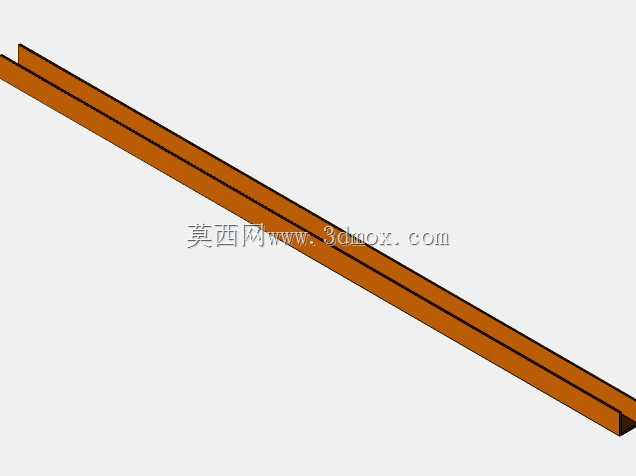

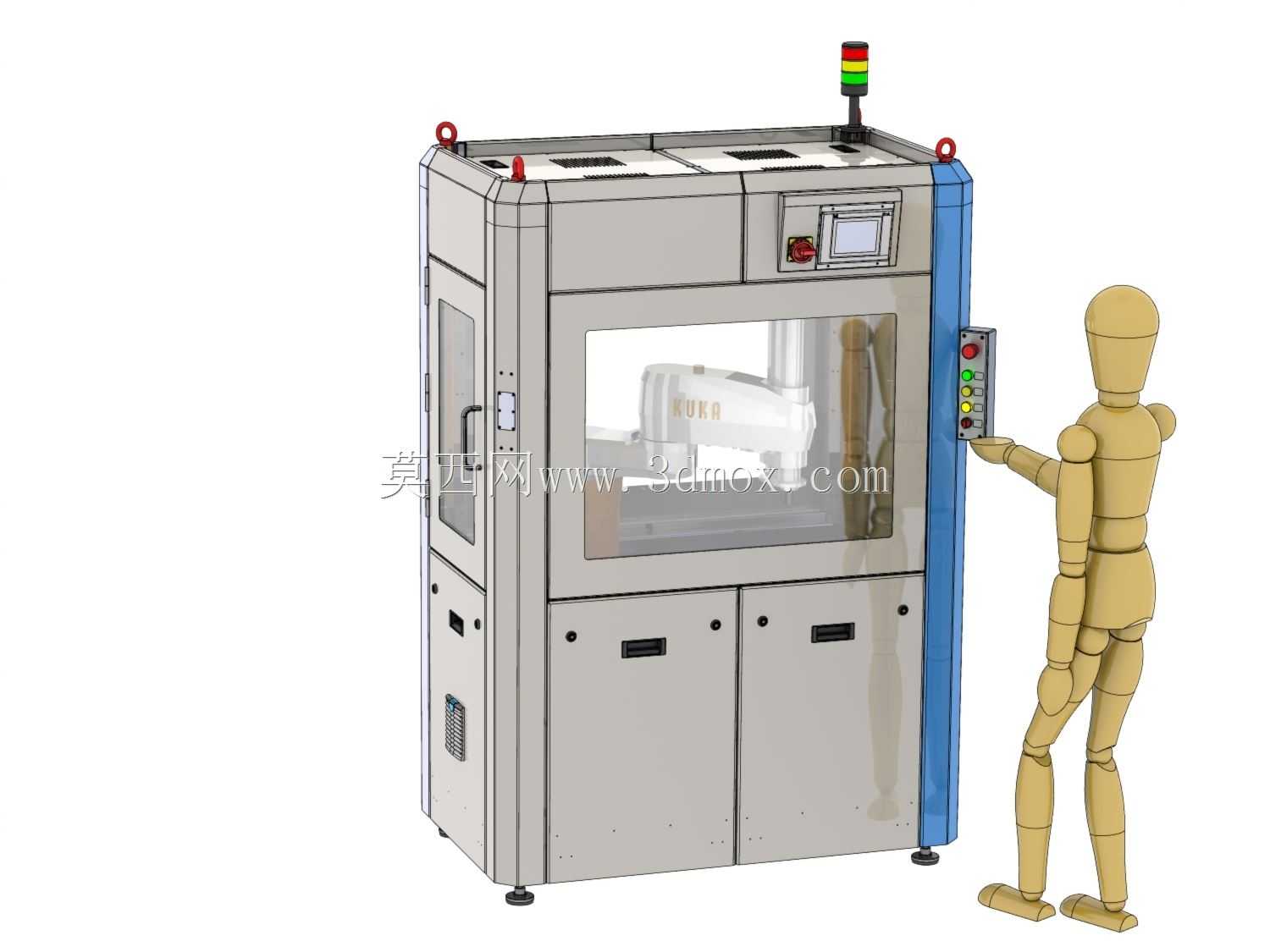

　　可根据车间地面平整度调节设备水平，调节范围0-30mm，同时侧边预留了万向轮安装位，方便设备转线移位。设计阶段充分考虑了人体工程学要求，操作面高度设置为900mm，适配多数站立作业人员的操作高度，降低长时间作业的疲劳感，整体外形尺寸控制在1200mm800mm1800mm范围内，占地面积小，可灵活排布在车间现有产线的空隙位置，无需对原有产线布局做大规模调整。平台后侧预留了标准走线槽与气路、电路快插接口，接入车间气源与电源即可快速完成部署，内部走线全部采用线槽收纳，线路标识清晰，方便后期维护排查故障。
