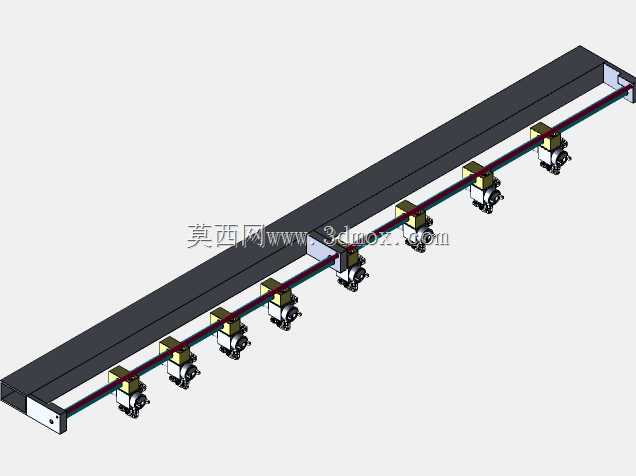

级进模具自动喷油润滑喷淋装置结构

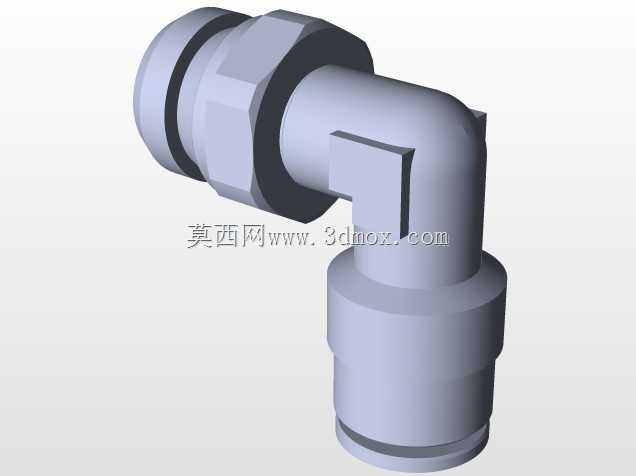

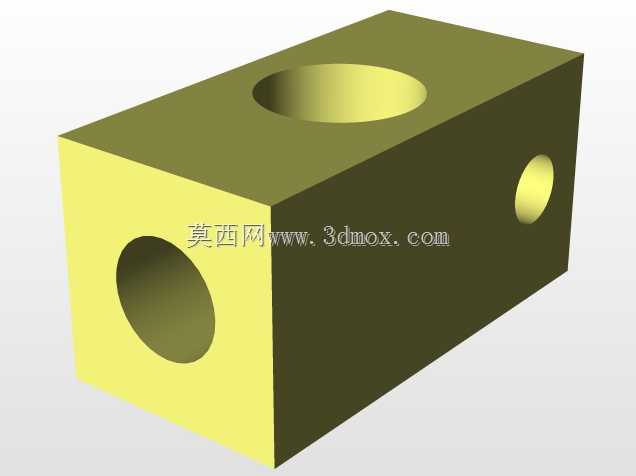

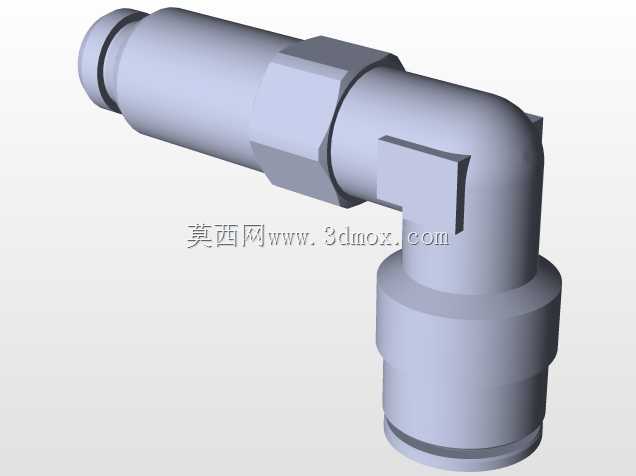

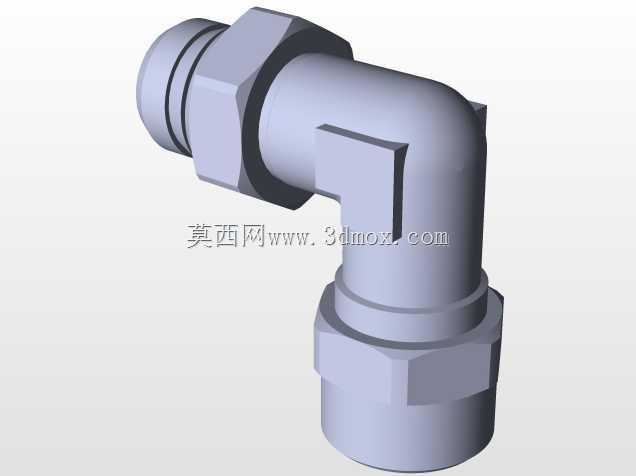

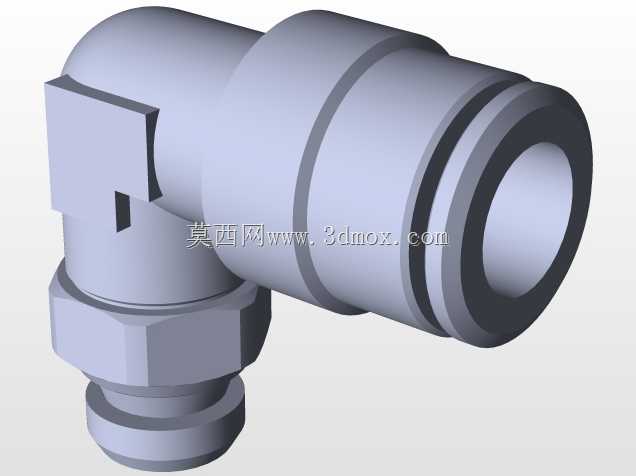

这套喷淋装置主要适配高速级进冲压生产线的模内润滑需求，在连续冲压作业场景中，带材经过多工位级进模的连续冲裁、折弯、成型工序时，材料与模具凸凹模表面持续高速摩擦，若润滑不充分会快速出现模具拉伤、工件毛刺超标、模具寿命骤降的问题，这套装置就是为解决连续冲压过程中的均匀涂油需求设计的。整套结构采用长条形集成安装梁作为载体，梁体采用铝合金型材加工，既保证整体直线度，又能控制整体重量，安装时可直接固定在级进模的进料端上方或者上下模之间的空位，安装边界可根据不同模具的开模行程调整固定位置，梁体长度可适配不同幅宽的冲压带材，单组梁体可搭载8个独立可调喷嘴，每个喷嘴的喷射角度、出油量都可单独调节，能针对带材上需要重点润滑的成型工位区域调整覆盖范围，避免润滑油无意义浪费。油路采用内置式布管设计，主供油管路藏在安装梁的型腔内，外部仅露出喷嘴连接段，避免生产过程中料带误碰、冲压废料刮蹭损坏管路，每个喷嘴都配有独立的流量微调旋钮，可根据不同冲压材料的润滑需求调整单嘴喷量，比如冲压不锈钢带材时可加大对应成型工位的喷油量，冲压软铝带材时可适当减小喷量避免油液残留过多影响后续工序。设计时充分考虑了级进模的安装空间限制，整套装置的竖向安装厚度控制在较小范围内，不会干涉上下模的合模行程，梁体两端的固定座采用腰型孔设计，安装时可横向调整整体位置，适配不同进料位置的模具。喷嘴采用雾化喷射结构，喷出的润滑油呈均匀扇形雾面，不会出现局部滴油、油液分布不均的问题，能在带材表面形成均匀的薄油膜，既满足冲压润滑需求，又不会因为油液过多导致带材打滑、定位不准的问题。整套结构的零部件模块化程度较高，喷嘴、管路、固定座都可单独拆卸更换，日常维护时无需拆卸整套梁体，仅需更换故障喷嘴即可，适配绝大多数中小型高速级进冲压模具的配套使用需求，也可拓展用于其他需要连续均匀涂油、喷淋冷却的自动化生产线场景，安装时仅需对接设备的供油系统即可投入使用，无需额外改造原有设备的主体结构。
