GT2-6mm规格同步带配套滑轮惰轮组件

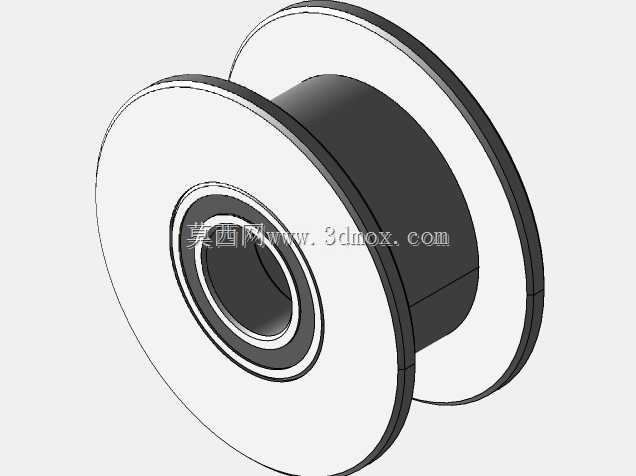

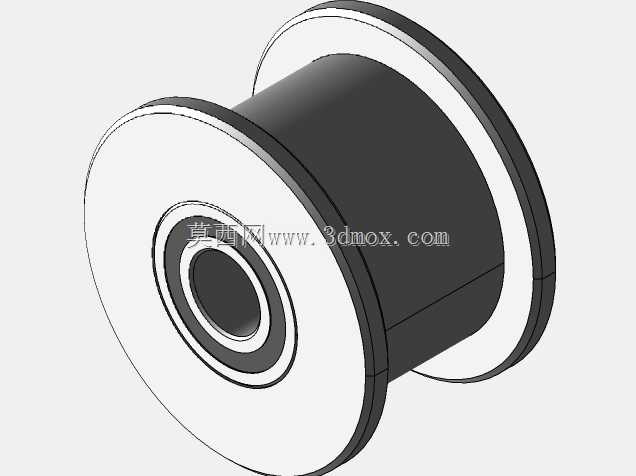

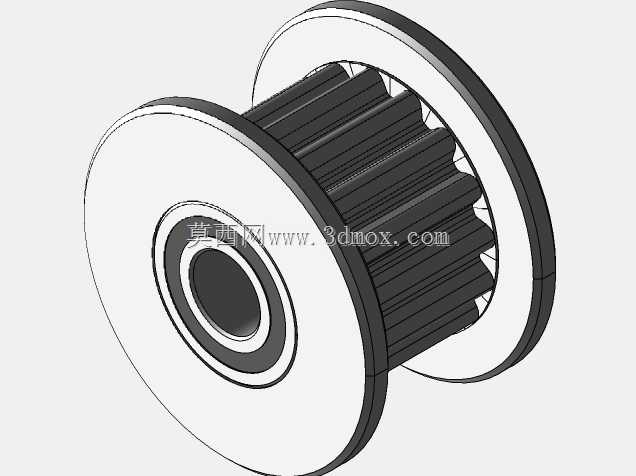

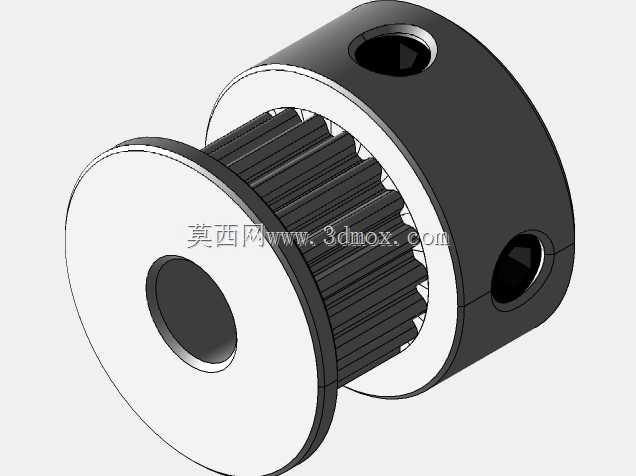

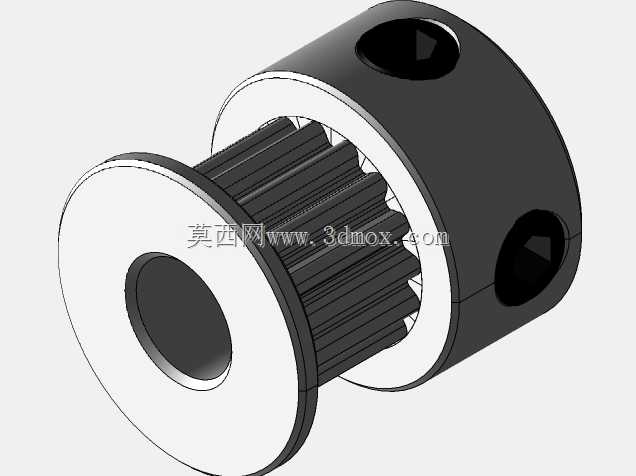

日常做小型自动化传动结构选型时，GT2规格同步带的应用占比一直不低，尤其是桌面级3D打印机、小型桌面输送机构、轻载直线滑台这类对传动精度有一定要求、负载不大的设备里，6mm宽度的GT2同步带是非常主流的选型，对应的配套滑轮与惰轮，是整个传动链路里不能忽略的基础零件。这类惰轮与主动滑轮的核心作用，是配合同步带完成动力的精准传递，主动滑轮一般直接和动力输出轴连接，靠轮齿和同步带齿面的啮合传递扭矩，避免平皮带传动常见的打滑丢步问题；惰轮则主要承担张紧同步带、调整传动走线方向、增大小轮包角的作用，在安装空间受限、动力轴和负载轴中心距无法调整的结构里，合理布置惰轮能大幅提升传动稳定性，减少同步带运行过程中的跳齿、振动问题。从结构设计来看，这款轮体采用带挡边的整体式结构，两侧的凸缘挡边高度刚好覆盖6mm宽度同步带的边缘，能避免同步带在高速往复运行过程中出现跑偏、脱带的问题，轮齿部分的齿形完全匹配GT2同步带的齿距参数，齿侧间隙控制在合理范围，既不会因为间隙过大造成传动回差，也不会因为间隙过小导致装配后同步带卡滞、运行阻力过大。轮体中心的安装孔为光孔设计，侧面预留了紧定螺钉安装位，装配时可以直接将滑轮穿在对应直径的转轴上，拧紧紧定螺钉即可完成轴向和周向固定，不需要额外加工键槽，对于轻载传动场景来说，这种固定方式装配效率高，后期调整位置也很方便。做结构设计时需要注意安装边界，轮体的外径尺寸要和所选的带轮齿数匹配，安装时要保证轮体的端面和转轴轴线垂直，避免同步带运行时出现偏磨；惰轮的安装轴要保证足够的刚度，避免张紧同步带后轴出现挠曲变形，导致轮体倾斜。另外这类轮体的啮合面粗糙度要控制在合理范围，过于粗糙会加速同步带齿面的磨损，过于光滑则容易在运行时和带齿之间留存空气产生啸叫。在实际选型应用中，要根据传动比要求选择对应齿数的主动滑轮，惰轮的齿数则可以根据安装空间灵活选择，一般布置在同步带的松边位置，张紧力调整到用手指按压同步带能产生10mm左右的挠度即可，过紧会加大轴和轴承的径向负载，降低动力传输效率，过松则容易出现跳齿问题。这类轮组因为是标准规格的传动件，在做模块化设计时可以直接调用，不需要每次都重新绘制齿形，能大幅缩短结构设计的周期，也能减少非标加工带来的成本上升，适配绝大多数轻载同步传动的场景需求。
