机器人焊接单元空心驱动轴支承总成

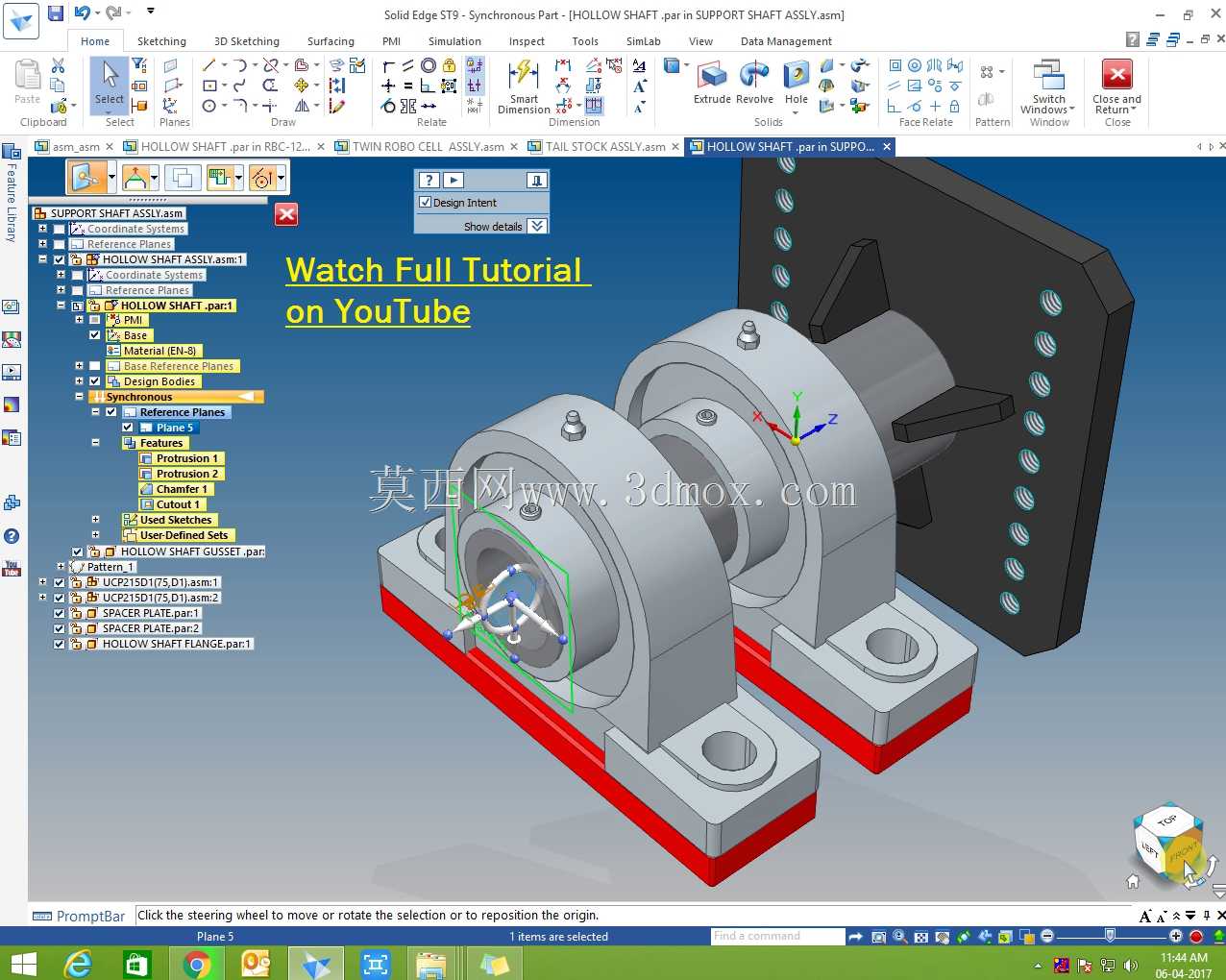

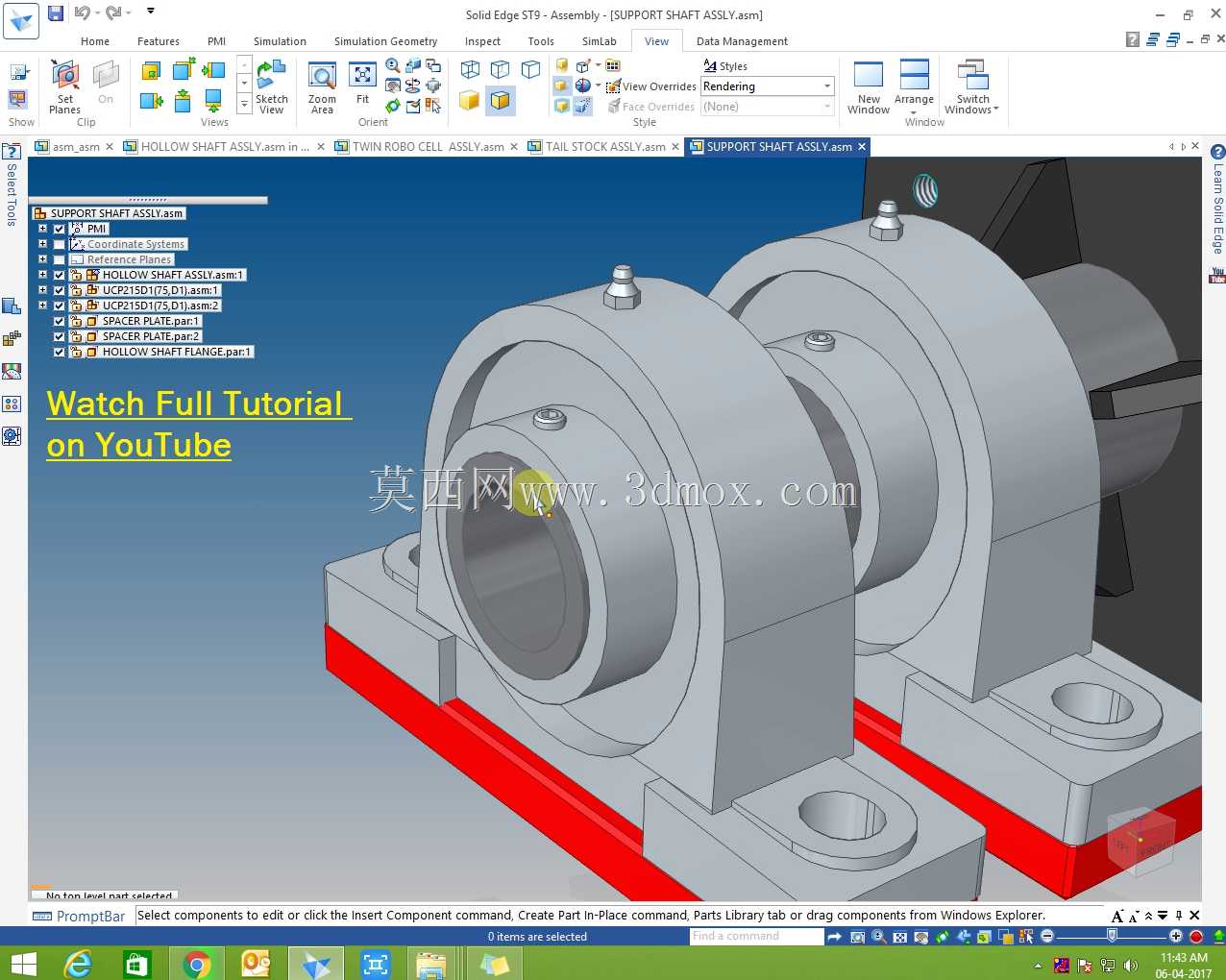

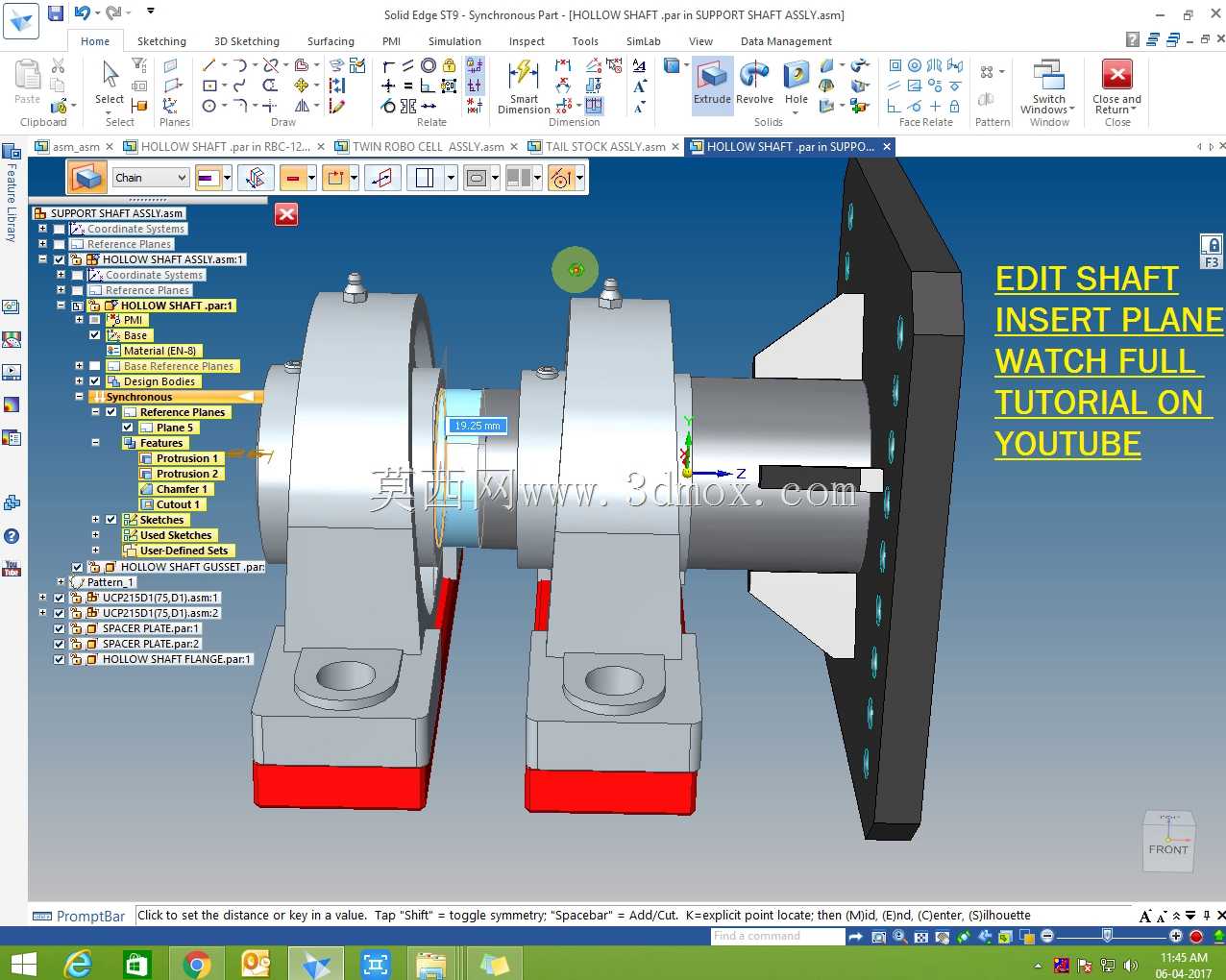

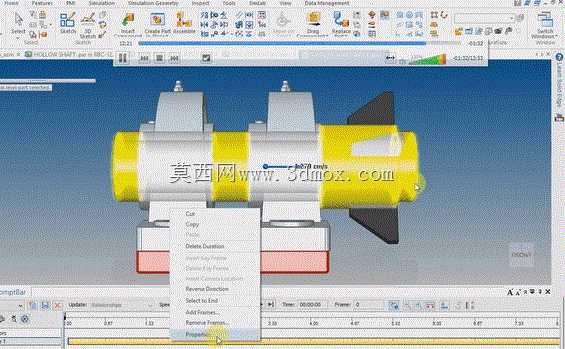

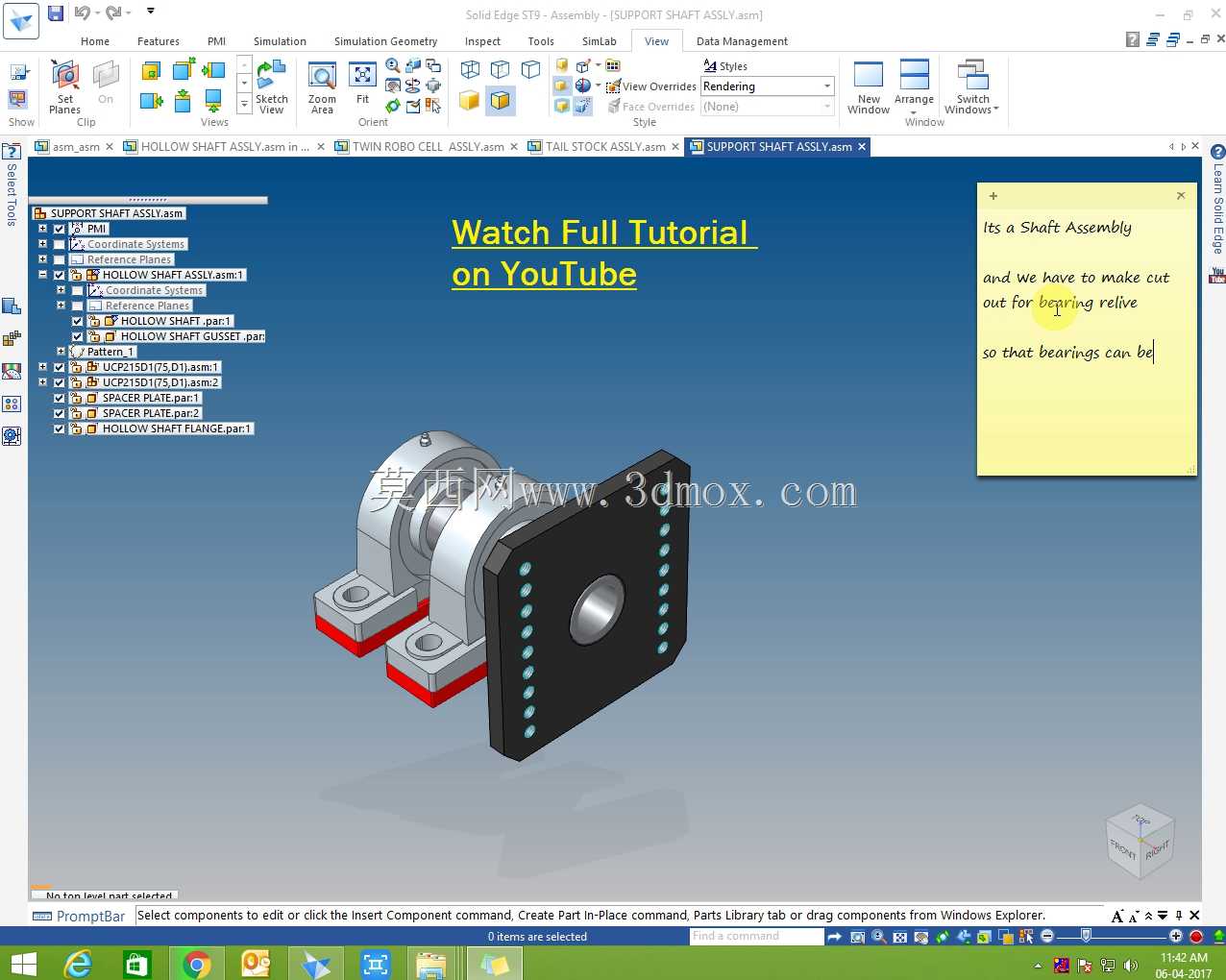

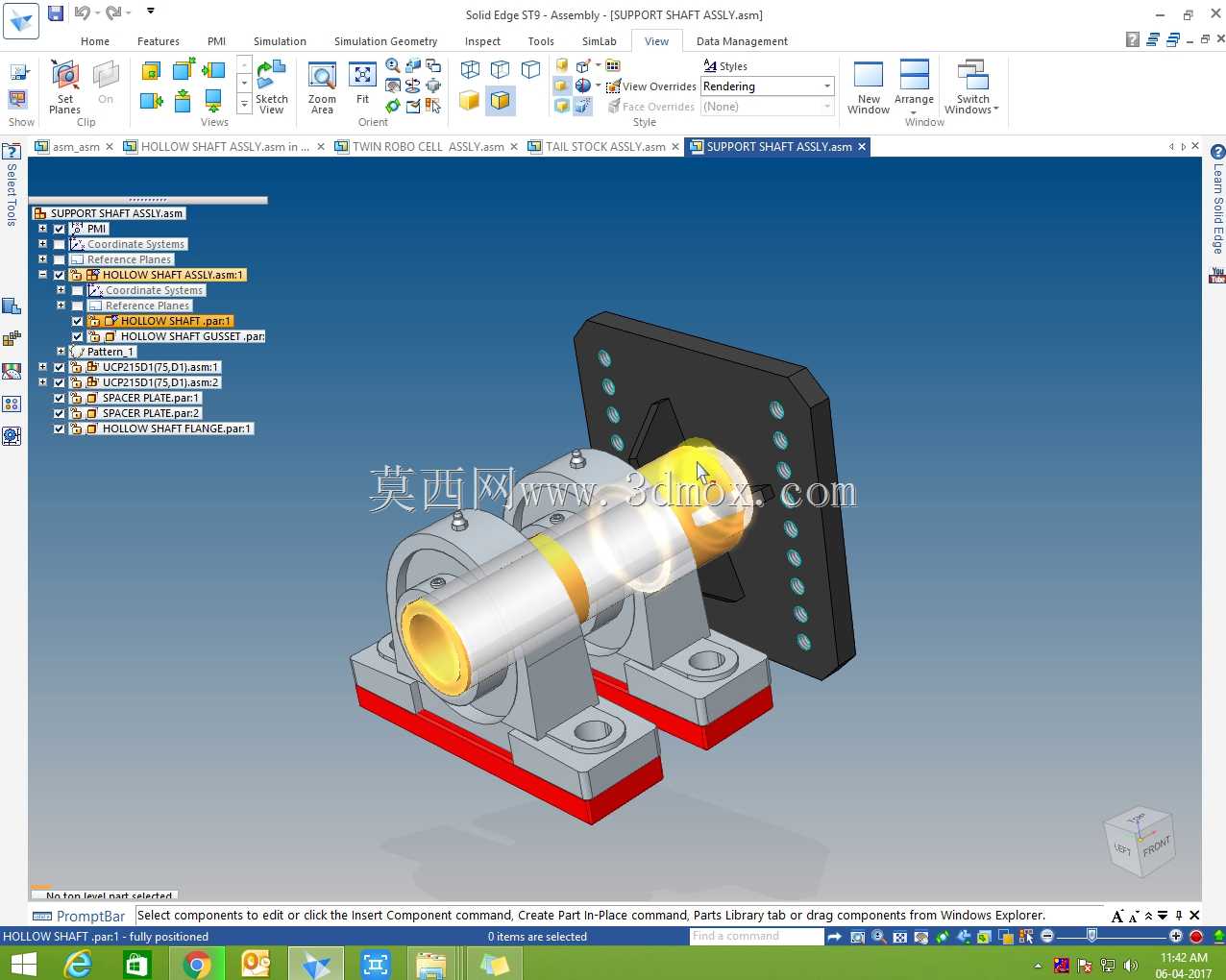

这套空心驱动轴支承结构，主要适配机器人可分度夹具焊接单元的尾端传动支承场景，在焊接工位的分度回转动作里承担核心的回转支承与扭矩传递作用，区别于常规实心驱动轴结构，空心的轴体内径达到75毫米，可直接穿过焊接单元的气路管线、冷却回路或是传感线缆，避免外置走线带来的焊渣飞溅损伤、回转拉扯断线等常见工位故障，适配焊接工位多粉尘、多飞溅的恶劣作业环境。从结构设计逻辑来看，整套总成采用双轴承座分体式安装布局，两个带安装底座的轴承座共同固定在同一块安装基准板上，安装底座预留了沉头螺栓固定孔，可直接通过螺栓锁紧在焊接单元的尾端安装平台上，安装基准板的红色边缘为加工找正基准边，现场安装时可直接靠紧平台的定位止口完成初定位，大幅缩短现场调试的找正时间，降低装配同轴度误差。轴承座本身采用剖分式结构设计，上盖与底座通过螺栓锁紧固定，后期维护更换轴承时无需拆卸整根轴体，只需要拆开轴承座上盖即可完成轴承的更换与润滑保养，适配焊接单元长时间连续作业的维护需求，减少设备停机维护的时长。轴体本身采用空心厚壁结构设计，在保证轴体扭转刚度、满足大扭矩回转传递需求的同时，相比同外径的实心轴减重超过40%，可降低分度回转时的转动惯量，提升分度动作的响应速度，减少驱动电机的负载冲击。整套结构的安装边界充分考虑了焊接工位的布局需求，轴承座的安装孔位间距、轴体的伸出长度都匹配常规可分度焊接夹具的尾端安装尺寸，不需要额外做转接板修改即可直接适配同规格的焊接单元，轴端的连接位可直接对接夹具的回转盘，传递分度回转的扭矩，保证焊接过程中夹具回转的定位精度，避免因为轴系支承刚度不足导致的焊接位置偏差。在实际应用场景中，这类空心轴支承结构除了焊接单元之外，也可适配需要中空走线的回转工作台、分度转台等设备，结构的通用性较强，设计时充分考虑了加工工艺性，所有零部件都采用常规机械加工工艺即可完成生产，不需要特殊的定制加工设备，制造成本可控。
