冲压件多工位质量检测控制工装结构

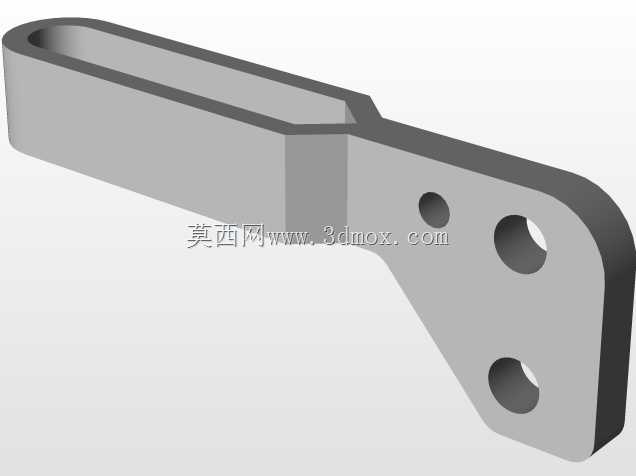

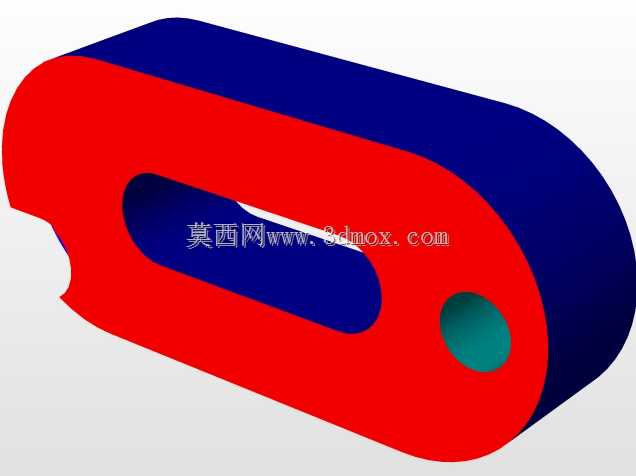

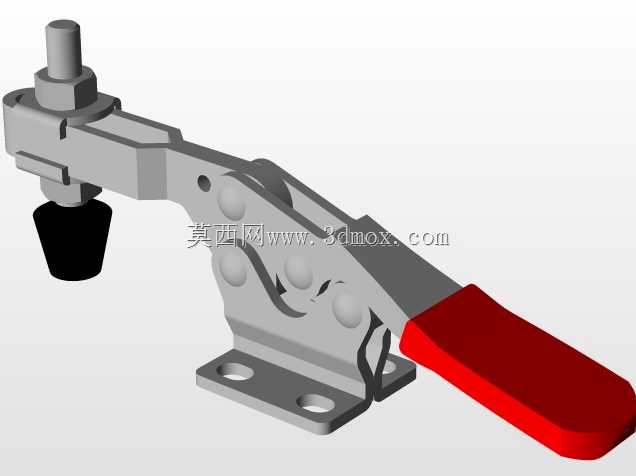

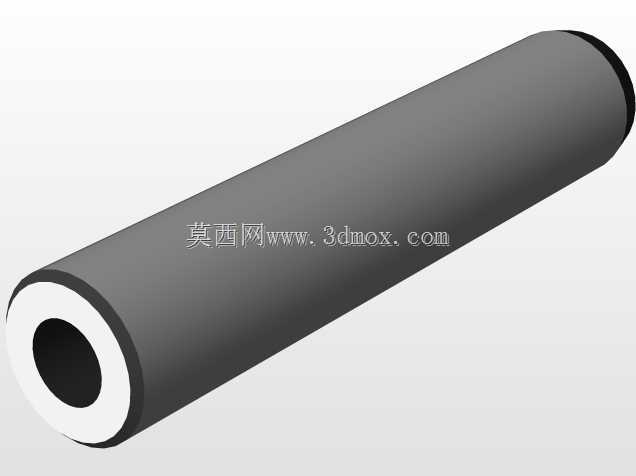

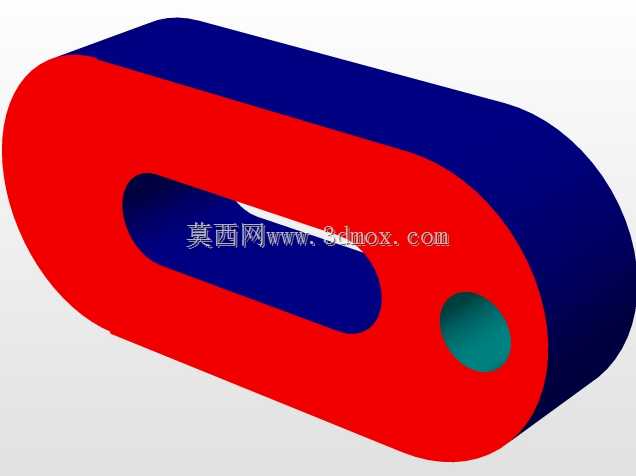

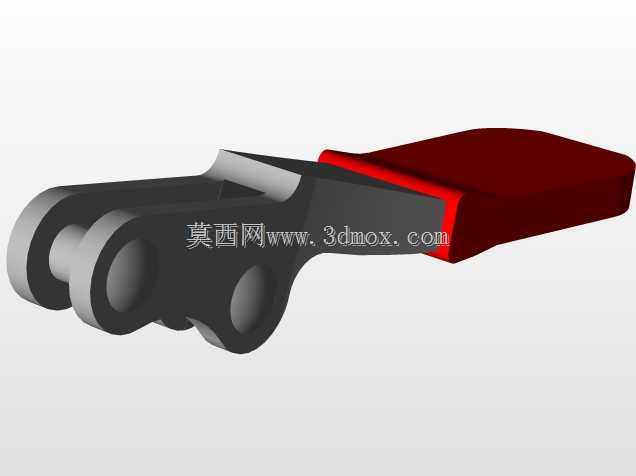

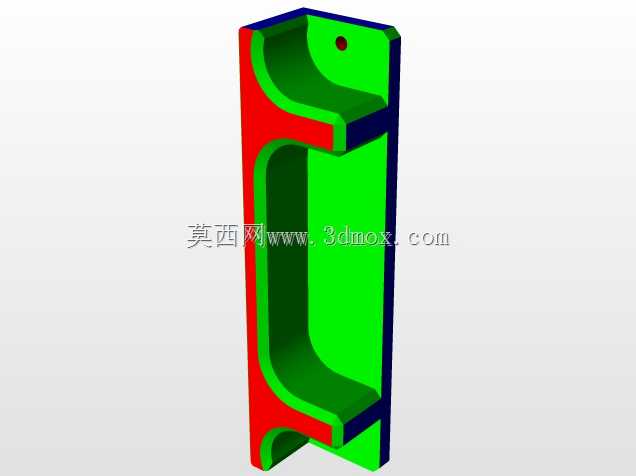

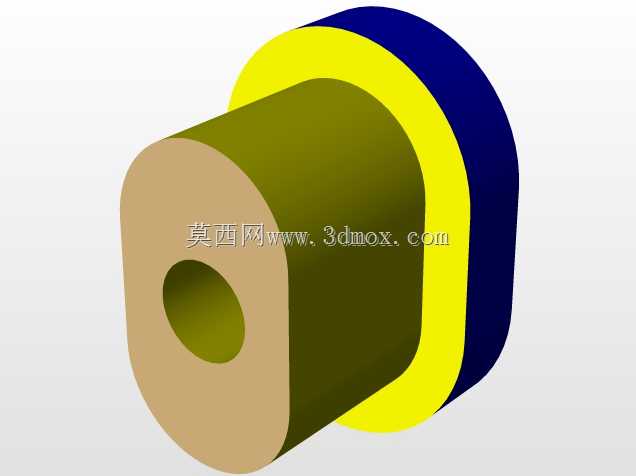

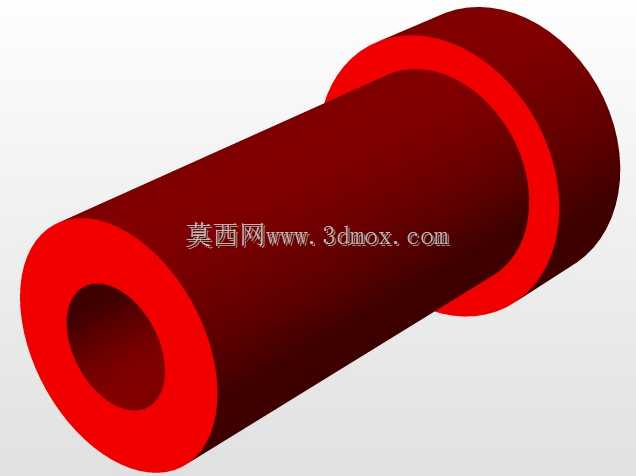

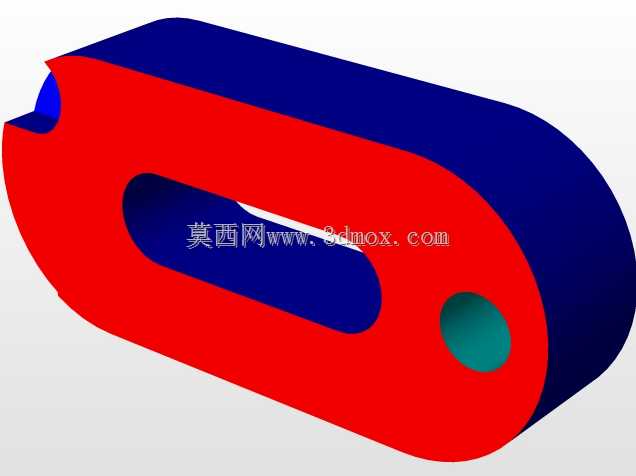

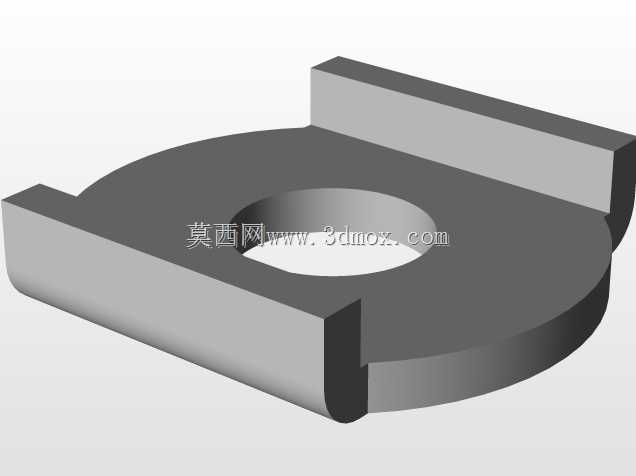

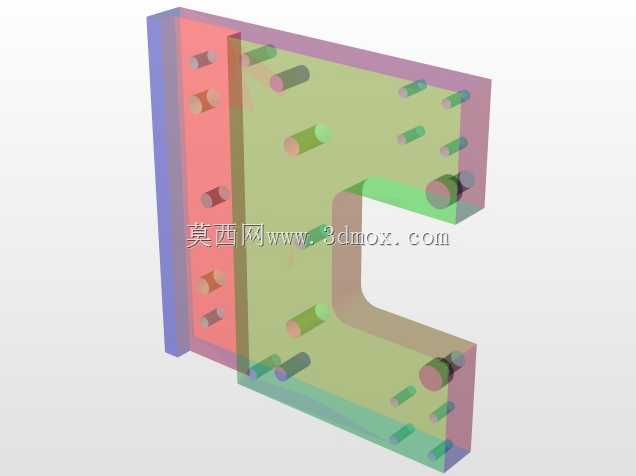

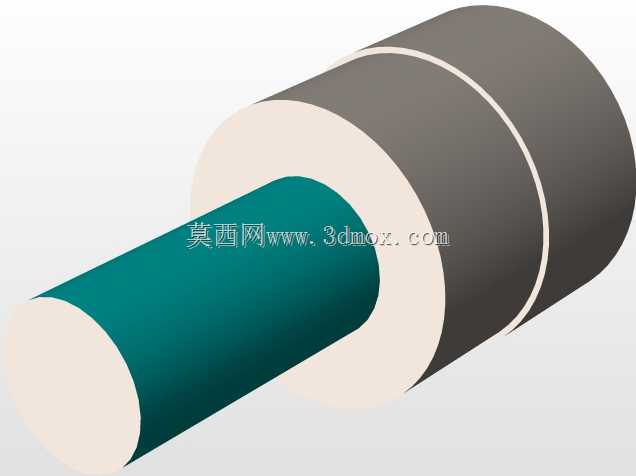

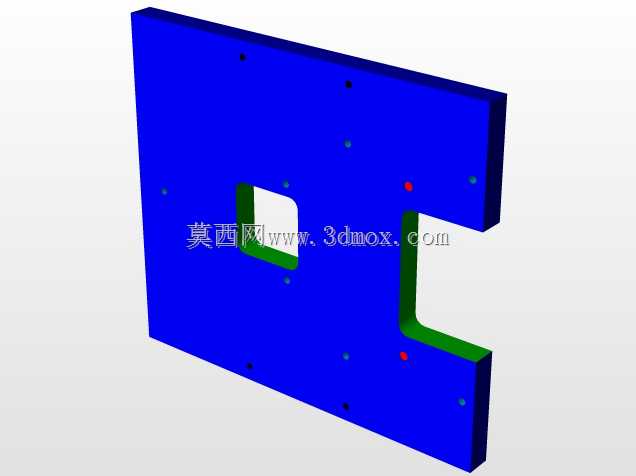

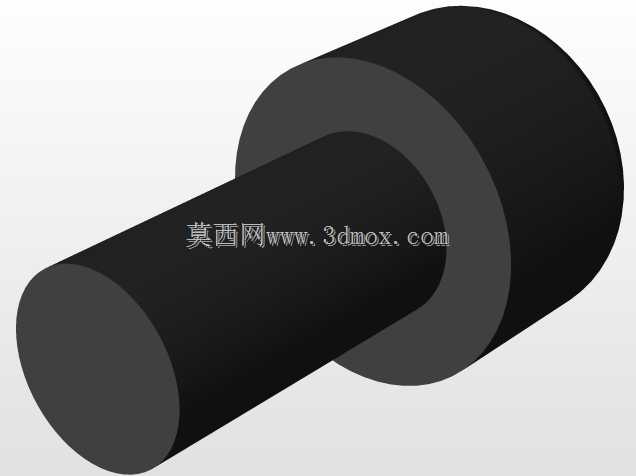

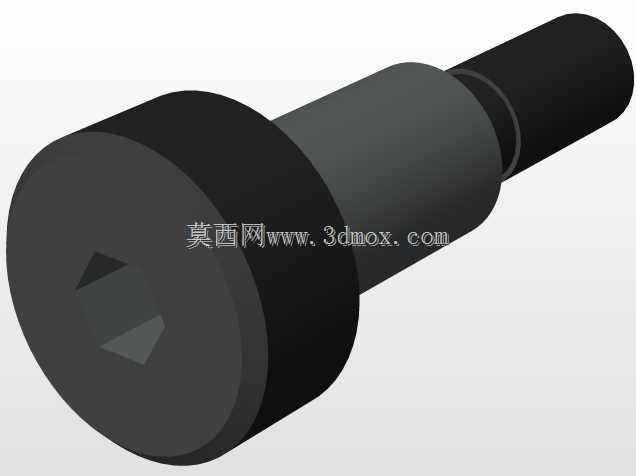

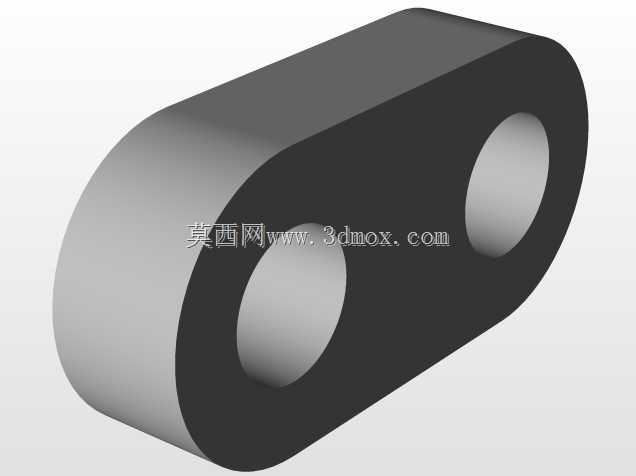

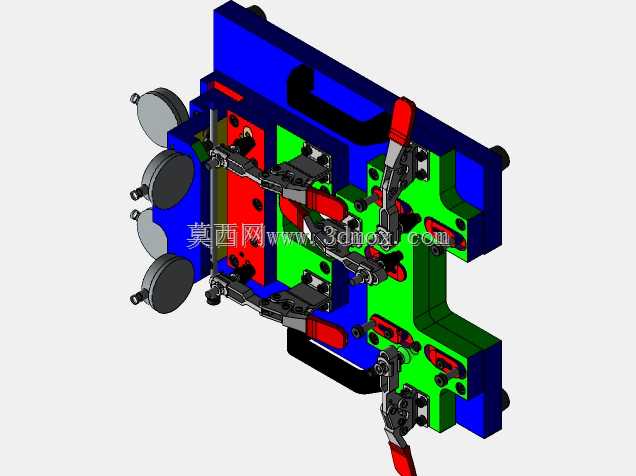

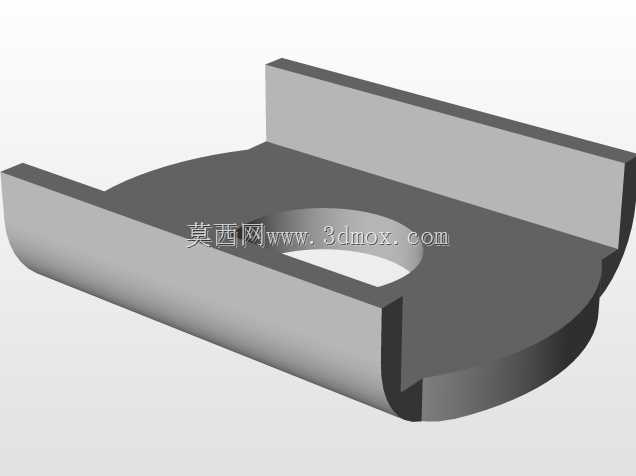

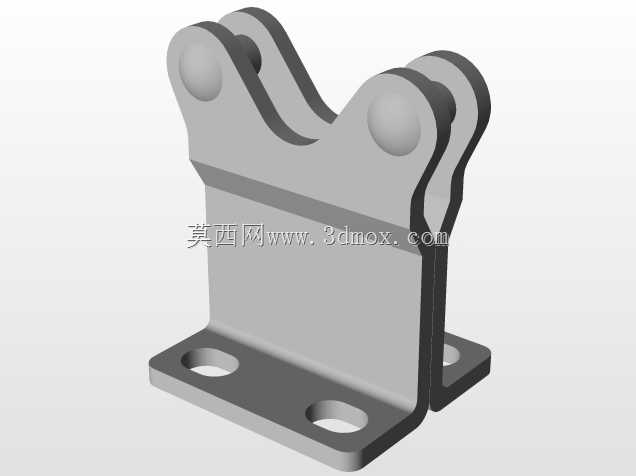

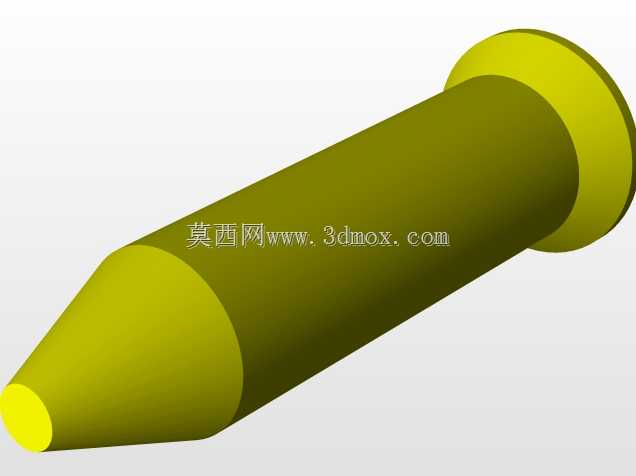

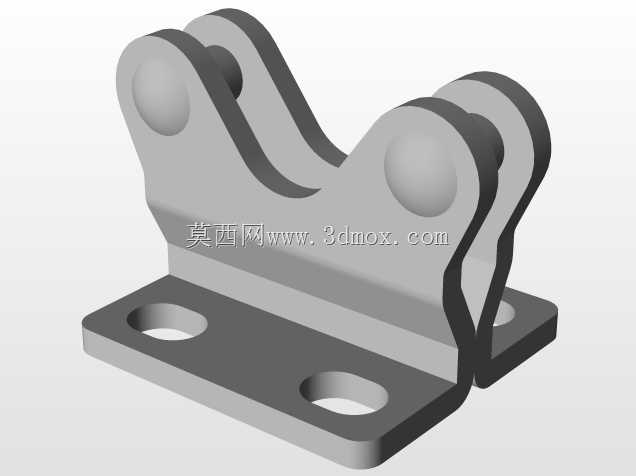

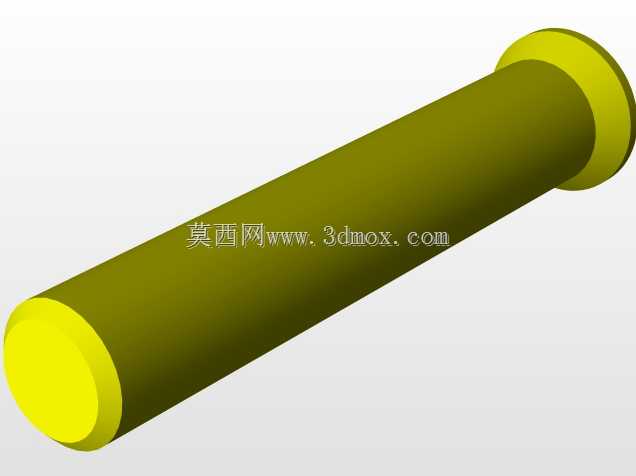

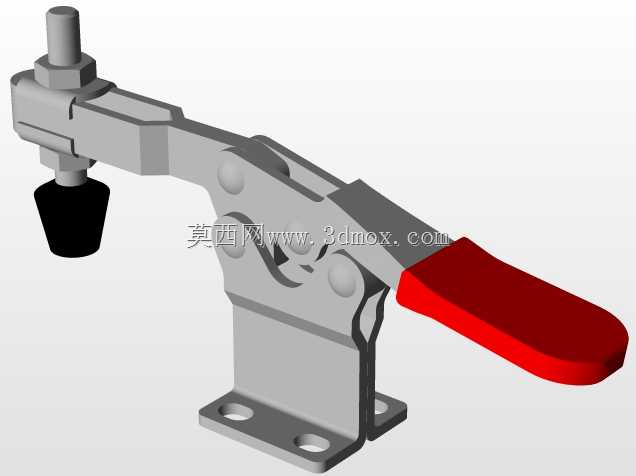

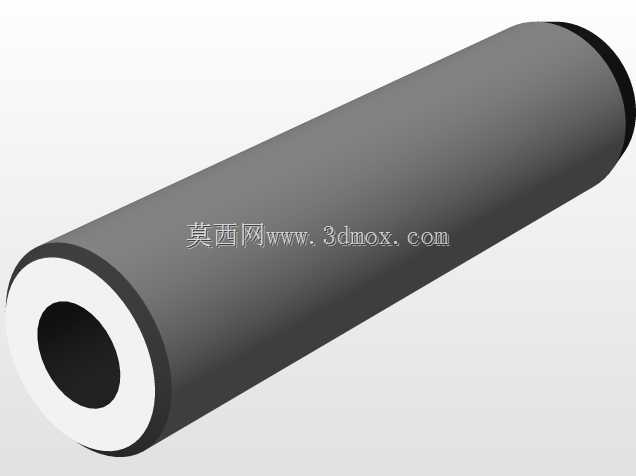

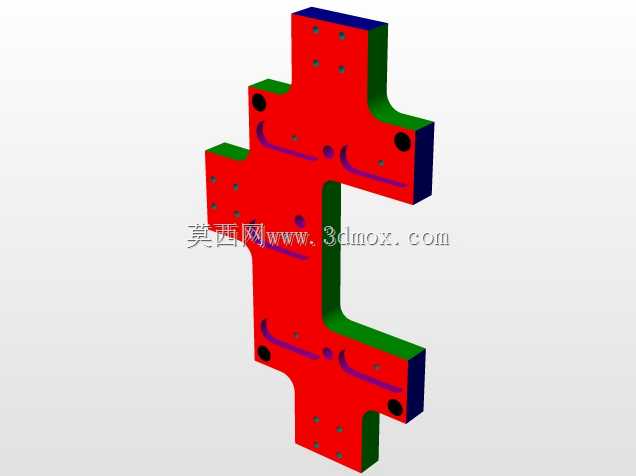

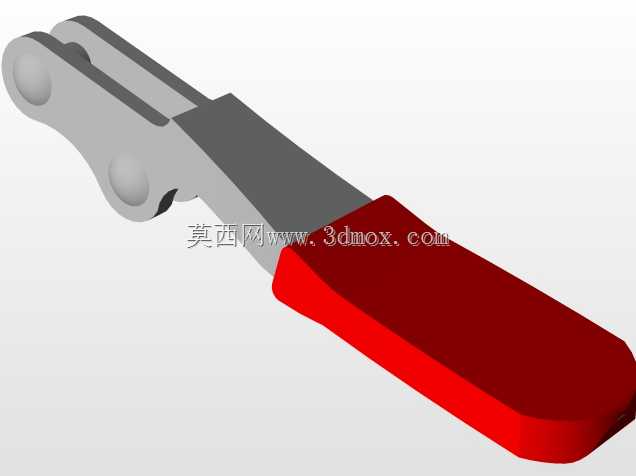

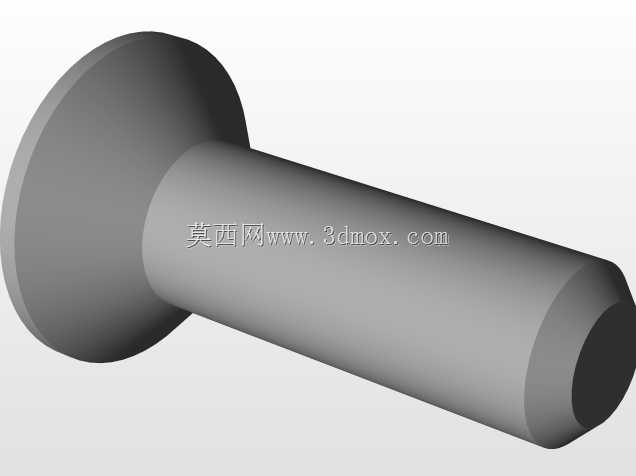

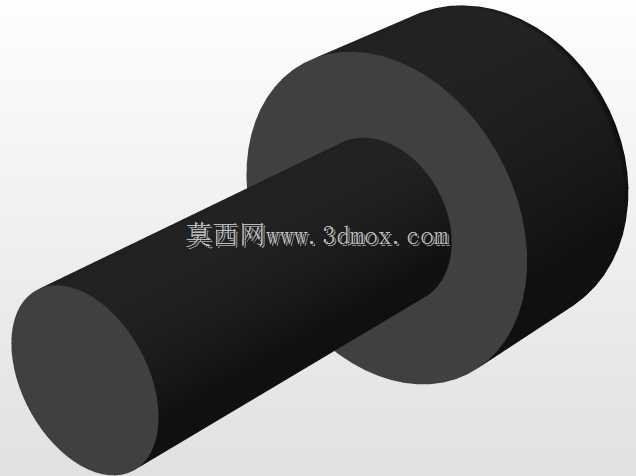

这套结构主要面向冲压生产线的线旁终检工序，针对汽车覆盖件、结构加强件这类易出现型面偏差、孔位错位、边缘变形的冲压零件做批量快速质量校验，替代传统人工手持检具逐点测量的低效模式，能在单工位完成多个关键管控尺寸的同步核验，适配冲压车间连续生产的节拍要求，避免不合格件流入焊接、涂装等后道工序造成批量返工。从结构布局来看，整体采用L型基准安装座作为承载基体，蓝色部分为经过时效处理的钢制基准架，安装面的平面度控制在0.02mm以内，作为所有检测、定位元件的统一安装基准，安装时可直接固定在标准线旁工作台面上，底部预留的安装孔位适配车间常用的T型槽工作台规格，整体外廓尺寸控制在450mm×320mm×280mm范围内，不会占用过多线旁操作空间，操作人员站在工装正面即可完成所有装夹、检测操作，无需频繁移位。结构上集成了多组快速夹钳，红色手柄的肘节式夹钳分布在零件的关键压紧点位，每个夹钳的压头位置都对应冲压件的刚性支撑区域，避免压紧力作用在易变形的薄板型面区域造成零件装夹变形，影响检测结果准确性；夹钳的压紧行程经过匹配设计，装夹时无需额外调整，扳动手柄即可到达预设压紧位置，单件装夹耗时可控制在8秒以内，适配每小时30-40件的检测节拍。左侧伸出的多组圆形检测头对应冲压件上的关键安装孔位与型面检测点，每个检测头的伸缩行程都经过校准，当零件定位装夹到位后，检测头可直接反馈对应点位的尺寸偏差，无需操作人员额外使用塞尺、百分表逐点测量，能快速判断零件是否存在孔位偏移、型面超差、边缘起皱等常见冲压缺陷。设计过程中充分考虑了冲压件生产现场的使用环境，所有运动铰接位置都加装了防尘衬套，避免冲压车间的金属粉尘进入铰接缝隙造成卡滞，基准架表面做了镀硬铬处理，耐磨性能满足长期高频使用的要求，易损的检测头、压头都采用快换结构，出现磨损时无需拆解整个工装即可完成更换，减少现场维护停机时间。定位结构采用型面贴合+定位销组合的方式，主定位销对应零件上的工艺基准孔，限制零件的三个移动自由度，辅助支撑点均匀分布在零件的型面下方，抵消薄板零件的自重变形，保证检测状态下零件的受力状态与实际装配状态一致，避免检测状态与装配状态的偏差造成误判。
