铝合金型材框架式旋转切割设备结构

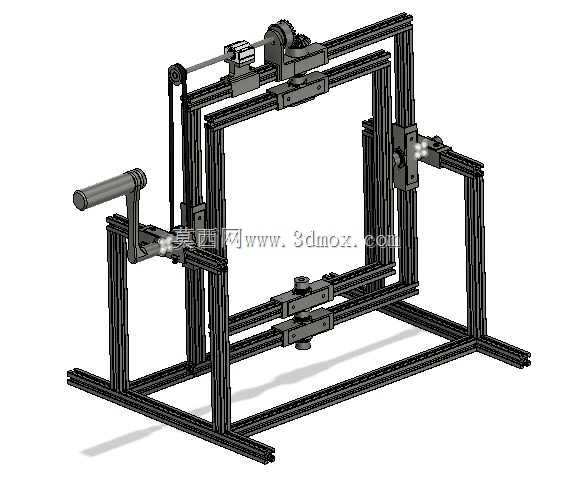

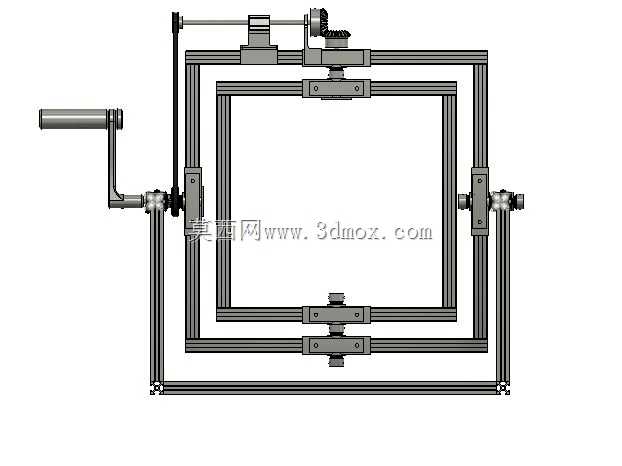

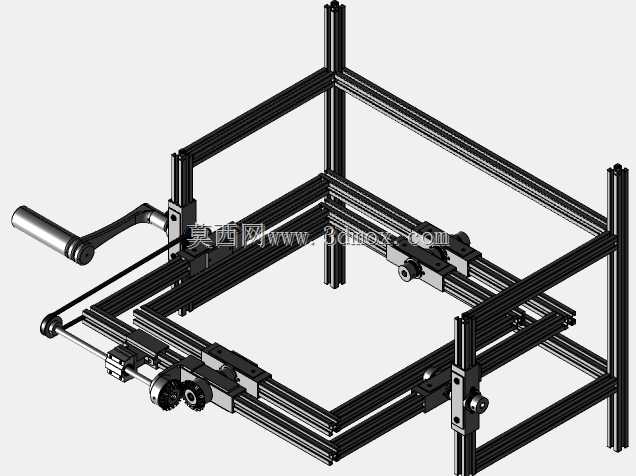

这套旋转切割设备采用工业铝型材搭建整体框架，在小批量异形工件切割、实验室样件制备、教学实训场景中适配性较强，区别于量产线的高速自动化切割设备，该结构更侧重灵活调整、低搭建成本与手动操作的可控性，适合多品种小批量的加工场景使用。从结构设计逻辑来看，整体框架采用标准欧标铝型材拼接，依靠型材槽口完成各功能模块的位置调整，无需额外焊接加工，组装时可根据待加工工件的尺寸范围灵活调整横向、纵向的安装跨度，框架底部采用双层型材排布做承力底座，抵消手动操作时产生的侧向力矩，避免设备运行时出现晃动偏移。设备的旋转进给机构采用手轮驱动，通过同步带传动带动上部滑动模组实现横向进给，两侧的夹持模块可同步调整夹持间距，适配不同截面尺寸的工件装夹，装夹位置预留了标准紧固件安装孔位，可搭配不同规格的压块完成圆形、矩形截面工件的固定，切割作业时工件可绕夹持轴线做旋转进给，配合切割头的位置调整完成环形、异形轮廓的切割加工。设计时充分考虑了操作的人机工程，手轮安装高度适配站立操作的作业姿态，操作时无需过度俯身或抬臂，滑动模组采用线性导轨做导向，进给过程无卡滞，手动操作时的进给量可通过手轮的转动幅度精准控制，避免自动化设备高速进给带来的过切问题，对于薄壁铝合金件、塑料样件这类易变形工件的加工适配性更好。设备的安装边界可根据实际场地调整，常规组装状态下整体占地宽度约1.2米，深度约0.8米，高度约1.1米，无需做专门的地基固定，放置在平整的工作台面即可使用，框架上部预留了拓展安装位，后续可根据加工需求加装吸尘接口、刻度标尺、定位挡块等附属配件，不需要对主体框架做大规模改动。各运动部件的传动位置都预留了润滑维护空间，日常保养时可直接通过型材槽口加注润滑脂，同步带的张紧度可通过调整电机安装座的位置快速调节，降低了后期维护的复杂度。夹持机构的旋转轴采用带座轴承支撑，径向跳动量控制在较小范围内，保证切割过程中工件的旋转精度，切割头安装滑台可沿竖向导轨调整高度，适配不同直径工件的切割深度需求，滑台上预留了通用安装孔，可适配等离子切割头、小型砂轮切割头、激光切割头等多种作业头，拓展设备的加工适用范围。
