往复式齿轮传动换向机构结构设计

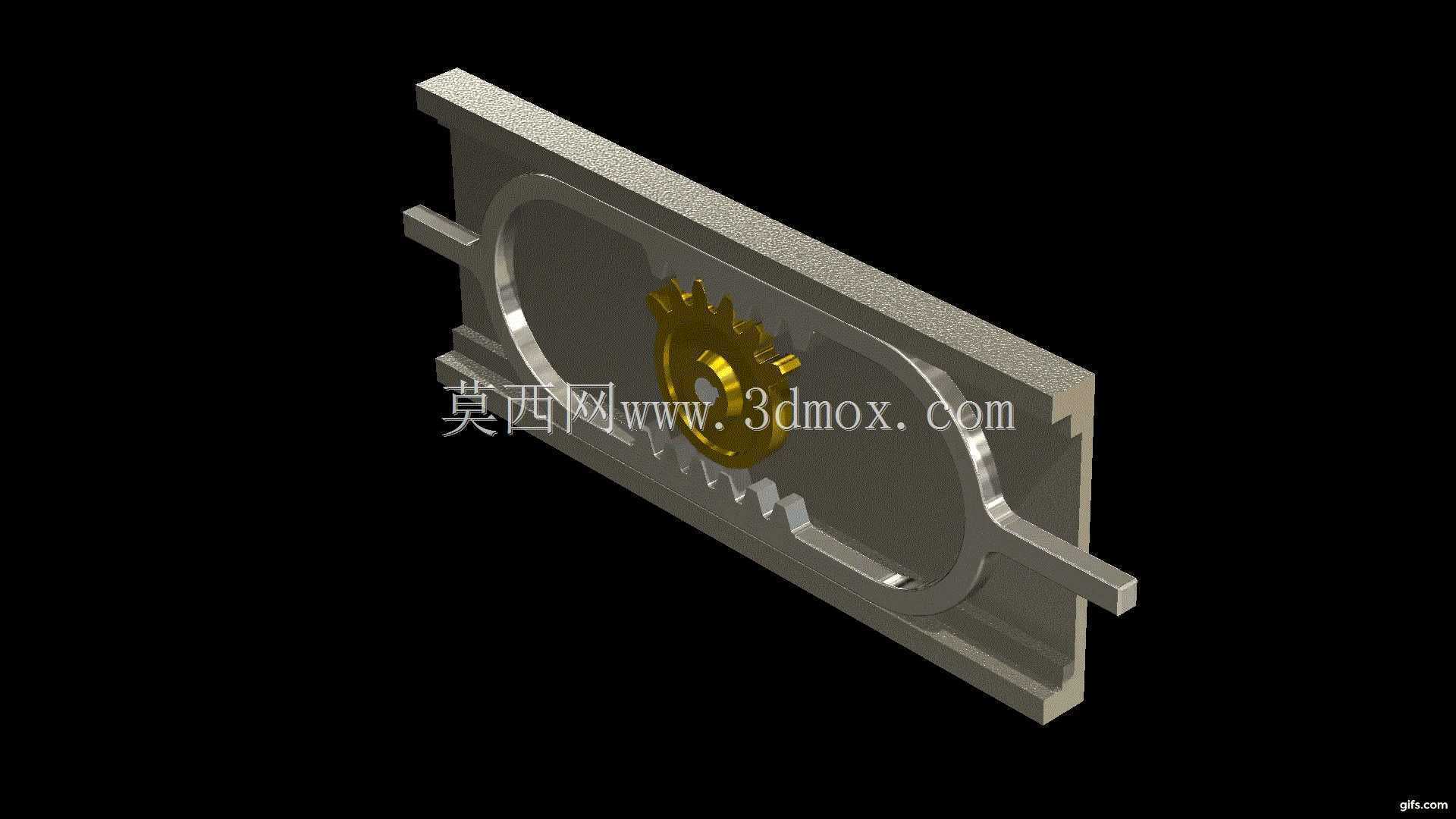

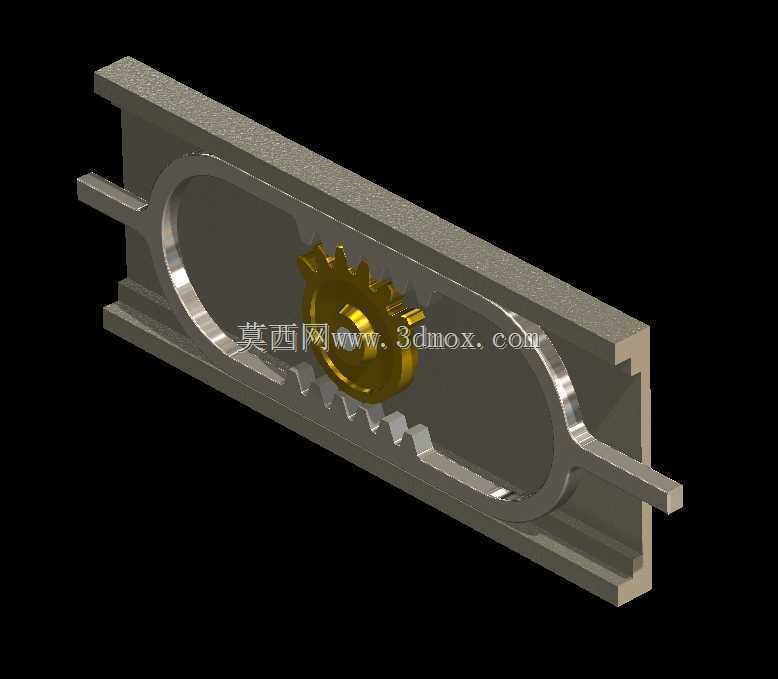

　　这套往复齿轮机构核心解决连续旋转运动到直线往复运动的转换需求，在轻工送料、小型工位往复推送、纺织设备导纱、自动化生产线短程位移工位中有着广泛的适配场景，相比传统曲柄滑块结构，它的往复行程控制精度更高，传动过程无死点，高速运转下的动平衡表现更稳定。从结构设计逻辑来看，整套机构采用封闭腔式承载基座，基座两侧伸出的导向轴直接作为滑动承载端，安装时无需额外配套导向导轨，可直接通过基座两端的安装凸台固定在设备安装面板上，安装边界预留了足够的螺栓沉孔空间，适配M4-M6规格的紧固件安装，整体安装面平面度公差控制在0.02mm以内，能避免装配后出现齿轮齿条啮合卡滞的问题。核心传动部分采用不完全齿轮与双侧齿条啮合的设计思路，齿轮做整周连续旋转时，

　　轮齿交替与腔体内上下两侧的齿条段啮合，直接带动滑动框架做左右方向的直线往复运动，省去了额外的换向拨叉、行程开关等换向元件，整套机构的零件数量比同行程曲柄滑块机构减少32%，装配累积公差更容易控制。齿轮的齿形采用渐开线圆柱直齿设计，啮合重合度控制在1.2-1.4之间，既保证传动过程无冲击，也避免了重合度过大带来的卡齿风险，齿条与滑动框架采用一体化铣削成型，不存在连接松动的隐患，滑动框架与基座之间的导向间隙控制在0.01-0.03mm之间，既能保证滑动顺畅无卡滞，也能控制往复运动的位置偏差在0.05mm以内。在实际工况适配中，这套机构可适配每分钟60-120次的往复频次，单行程可根据需求调整齿轮的有效啮合齿数来灵活设定，

　　不需要改动基座的整体外形尺寸，对于需要小空间内实现稳定往复运动的工位来说，它的空间占用比同行程气缸驱动方案小40%，且不需要配套气源管路、电磁阀等附属元件，在纯机械传动的设备中适配性更强。设计过程中特意将齿轮的啮合区域设置在基座的封闭腔内部，可预留润滑脂填充空间，日常维护时只需定期补充润滑脂即可，不需要频繁拆解维护，外露的导向轴表面做了硬化处理，表面硬度达到HRC45以上，长期往复滑动不会出现磨损拉毛的问题，能有效延长整套机构的使用寿命。
