双路联动铰接式传动连杆机构

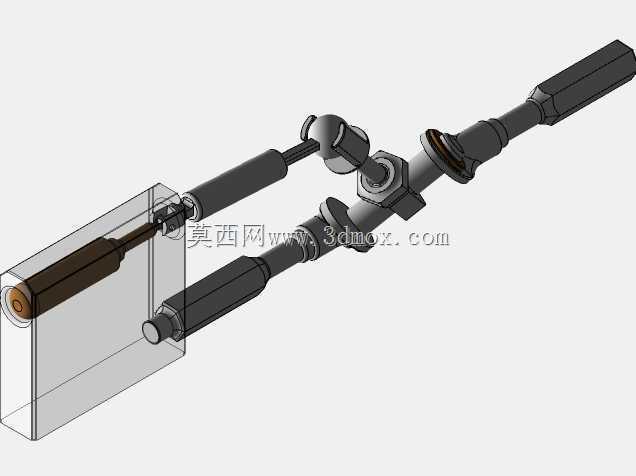

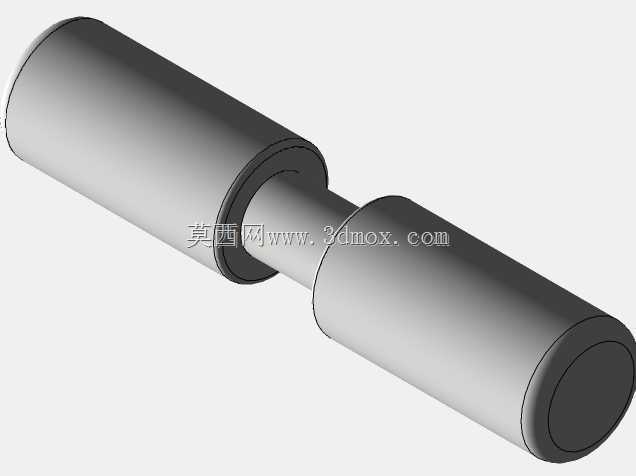

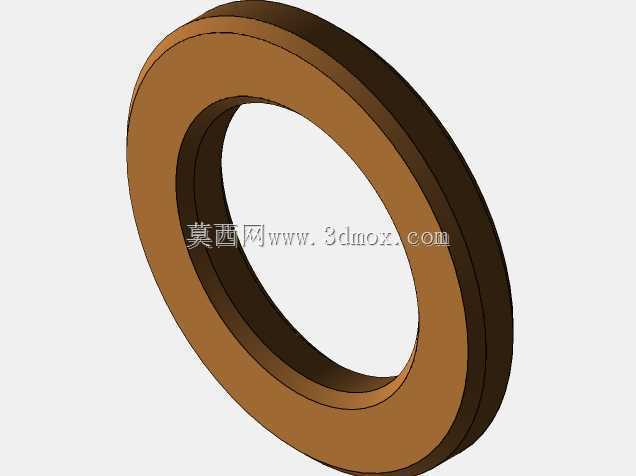

　　这套铰接式双路联动传动结构，常被应用在小型工装夹具的同步夹紧、轻工设备的往复动作执行、检测设备的工位切换模块中，核心是通过中部的铰接回转副，将单路输入的转动或直线位移，同步分配到两个输出端，实现两路执行端的动作协同，避免传统单连杆传动带来的动作不同步、偏载卡滞问题。从结构布局来看，中部的回转铰接座是整个机构的基准核心，两个输出连杆分别通过销轴与铰接座的偏心位连接，输入端的杆体与其中一路输出杆做同轴滑动配合，可根据实际安装行程调整输入段的伸出长度，适配不同的驱动端安装距离。设计过程中优先考虑了铰接副的磨损补偿空间，所有销轴连接位都预留了衬套安装槽，实际加工时可镶嵌铜质或聚四氟乙烯衬套，降低长期往复运动的磨损量，延长机构的维护周期。

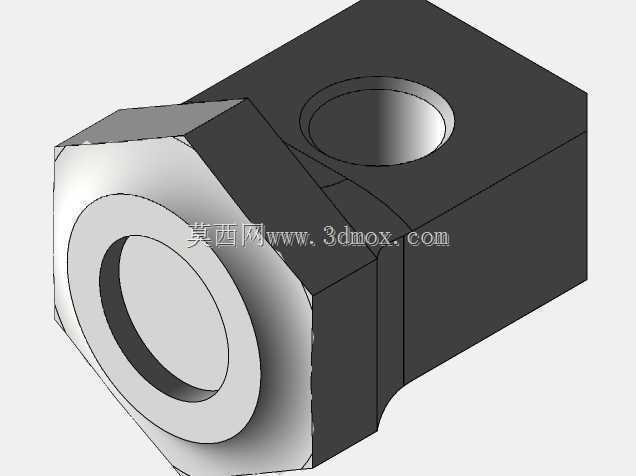

　　外形上整个机构呈狭长型布局，安装时仅需固定中部的铰接座基座即可，两个输出端的运动轨迹被限制在同一平面内，不会出现空间偏摆，安装边界可根据配套设备的腔体尺寸调整连杆的长度，杆体端部的连接头采用标准外六角结构，可直接配套标准螺母与执行端部件锁紧，无需额外加工定制连接头。在实际使用场景中，这类机构可替代传统的齿轮同步传动结构，在低速、小载荷的往复动作场景下，具备更低的制造成本与更小的安装空间需求，不需要额外做润滑密封结构，日常维护仅需定期在铰接销轴处加注润滑脂即可。结构设计上规避了传统连杆机构的死点问题，通过铰接点的偏心距设置，让整个运动行程内传动角始终保持在合理区间，不会出现传动卡死的情况，输入端既可以连接手动拨杆实现手动操作，

　　也可以连接小型气缸、直线电机实现自动化驱动，适配不同自动化程度的设备改造需求。杆体本身采用实心圆钢加工，表面做镀硬铬处理，既保证了结构强度，也降低了滑动配合段的摩擦阻力，中部铰接盘的厚度根据载荷大小可做调整，常规工况下8mm厚度的铰接盘即可满足100N以内的载荷传递需求，不会出现结构变形问题。
