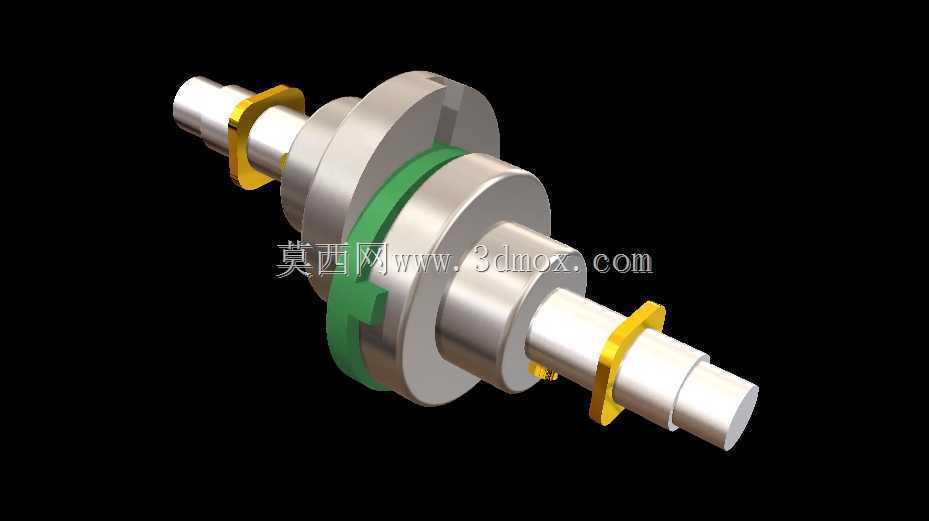

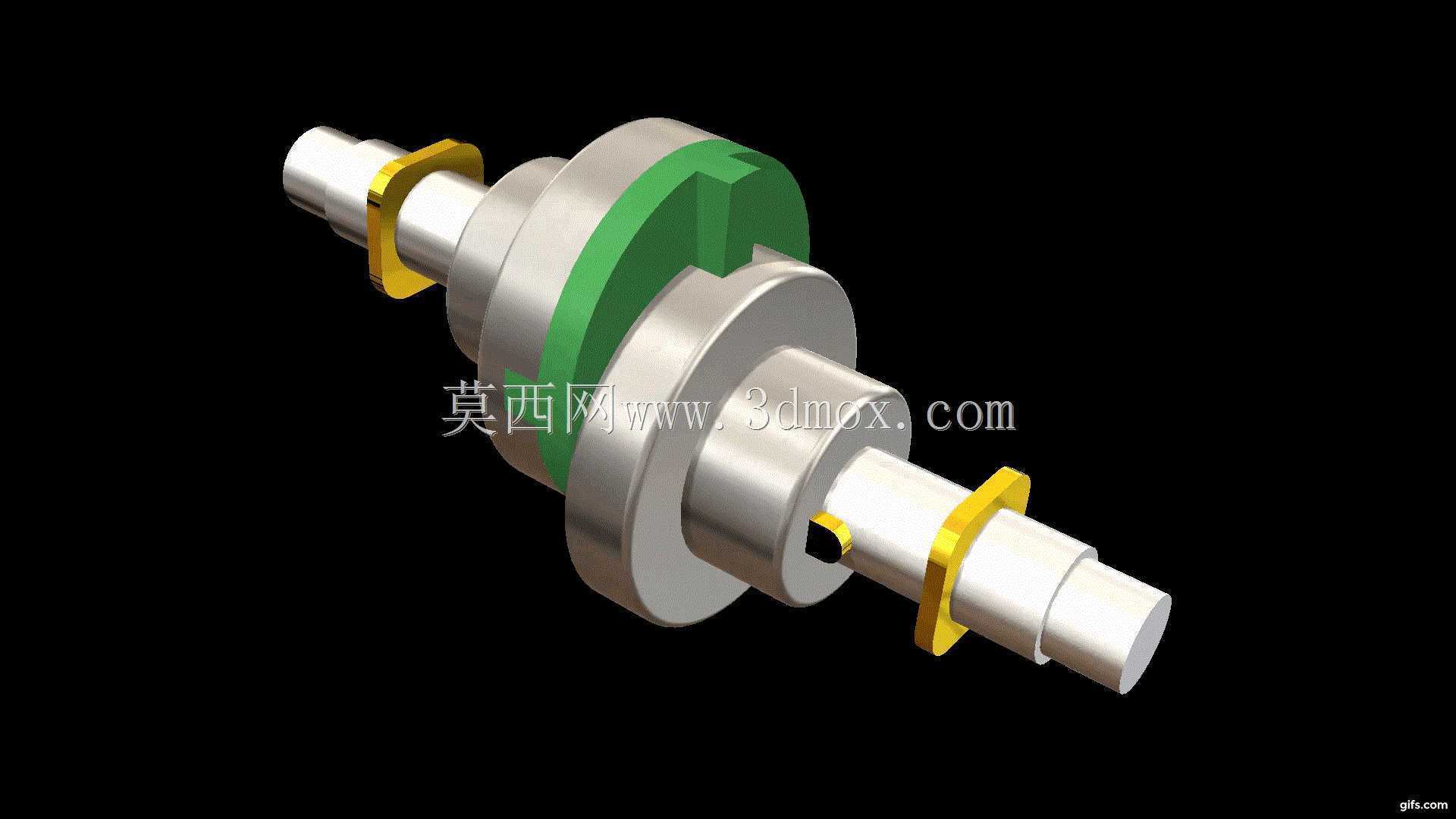

这类耦合机构常应用在两轴存在微量径向偏移、角向偏移的传动场景中,比如轻工输送设备的动力输出端、小型试验台架的动力衔接部位,还有部分精密进给机构的传动链路里,用来补偿安装过程中难以完全消除的轴系对中误差,避免轴系因刚性连接产生额外的弯曲应力,延长轴承、轴件本身的使用寿命。从结构上看,该耦合机构采用中间滑块式的衔接逻辑,两端的轴头分别加工有适配的卡槽结构,中间的十字形滑块嵌装在两端轴头的卡槽内,传动过程中滑块可以在卡槽内做微量的径向滑动,以此抵消两轴之间的不对中量,相比刚性联轴器,它允许的安装误差范围更大,相比弹性套柱销联轴器,它不存在橡胶元件老化失效的问题,更适合在常温、无强腐蚀的常规工业环境下长期使用。设计这类结构的时候,
首先要核算传递的额定扭矩,确保滑块与卡槽的接触压应力在材料许用范围内,两端轴头的配合段直径要匹配所连接的输出轴、输入轴的轴径,轴端的挡圈槽位置要精准,保证卡簧安装后能限制耦合机构的轴向窜动,同时又不会给轴系带来额外的轴向预紧力。安装边界上,该耦合机构的径向最大轮廓尺寸要适配安装腔的内部空间,避免运转过程中与周边的机架、护罩发生干涉,轴向安装长度要预留一定的调整余量,方便现场安装时调整两轴的轴向间距,两端轴头的键槽或者卡槽的对称度公差要控制在合理范围内,否则运转过程中会产生额外的冲击振动,影响传动平稳性。实际使用中,这类耦合机构不需要额外的润滑维护,滑块多采用耐磨合金或者自润滑工程材料制作,长期运转的磨损量极小,适合在中低速、
中等扭矩的传动场景下使用,结构拆解方便,后期维护时只需要拆开两端的轴向挡圈就可以完成组件更换,不需要完全拆卸两端的动力设备,能大幅降低现场维护的工时成本。建模过程中要重点关注卡槽与滑块的配合间隙,间隙过小会导致补偿偏移的能力不足,间隙过大会导致传动回程误差增大,影响传动精度,同时要校核轴肩位置的应力集中情况,避免交变载荷下轴肩位置出现疲劳断裂的风险,各回转面的同轴度公差要符合传动件的通用设计规范,保证高速运转时的动平衡性能,减少振动噪声。
