十字轴式双轴万向节传动结构

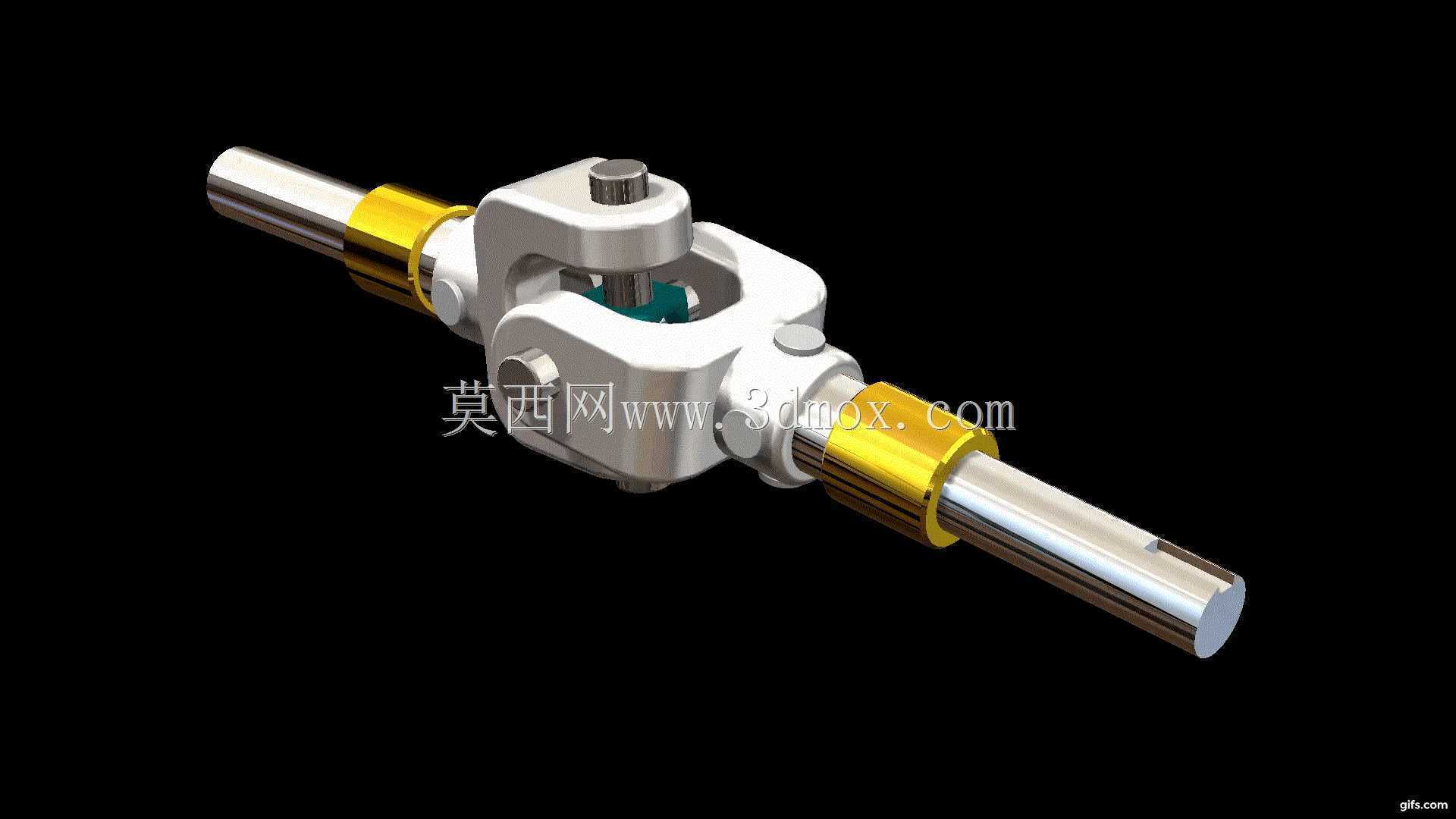

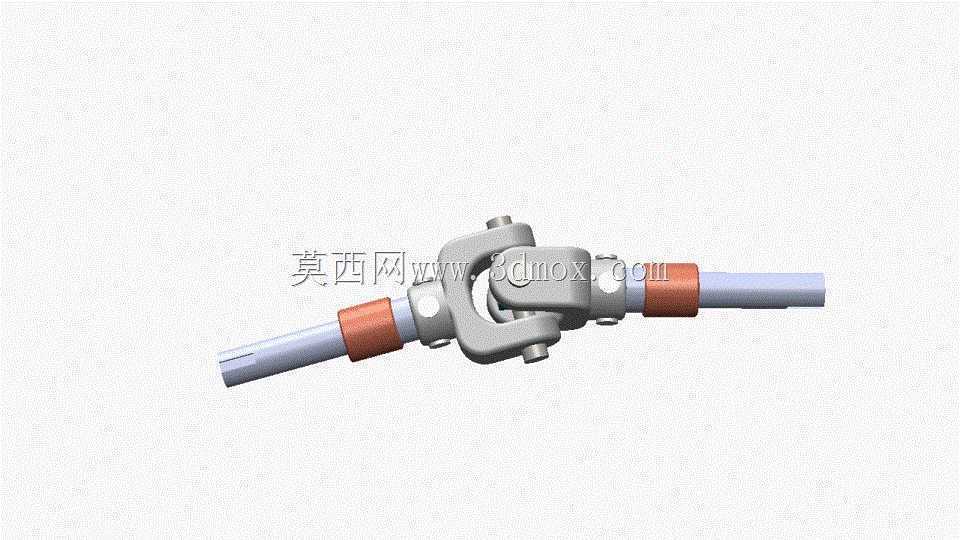

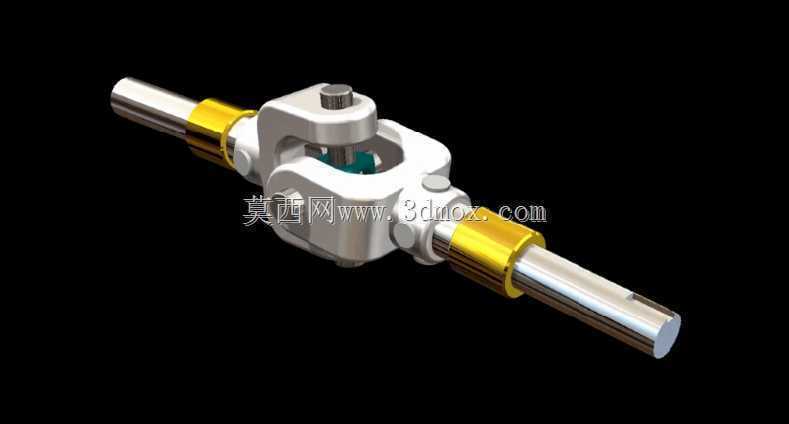

　　在各类需要补偿两轴间角度偏差、位移偏差的传动场景中，这类十字轴式万向节结构是应用极为广泛的核心传动部件，不同于刚性联轴器只能传递同轴扭矩的特性，该结构可以在主动轴与从动轴存在轴线夹角的工况下，持续稳定地传递旋转扭矩，常见于汽车底盘传动系统、工业机床进给机构、农业机械动力传输单元、轻工设备传动链路等场景中，能够适配安装过程中存在的装配误差，或是设备运行过程中因机架形变、部件位移产生的轴系偏角，避免轴系因额外附加弯矩出现疲劳断裂、轴承过早磨损的问题。从结构设计逻辑来看，该万向节采用十字轴作为核心铰接元件，两端的叉形接头分别与两侧传动轴固连，十字轴的四个轴颈分别嵌入两个叉头的轴承孔内，配合轴套类部件实现铰接转动，当两轴存在夹角时，

　　十字轴可在叉头内自适应摆动，保证扭矩传递过程中不会出现卡滞。两侧伸出的传动轴段预留了足够的安装配合长度，轴端的轴径尺寸可适配常规的轴承座、带轮、链轮等传动连接件安装，轴段上的限位结构可避免传动部件轴向窜动，叉头与十字轴的配合间隙经过合理设计，既不会因间隙过大导致传动回程误差超标，也不会因间隙过小出现转动卡涩、温升过高的问题。在实际选型应用时，需要注意单万向节存在瞬时传动比波动的特性，若对传动平稳性要求较高的工况，通常会成对使用该类万向节，通过合理布置中间轴的相位，抵消单节带来的转速波动，该结构的铰接摆动角度可覆盖常规工业场景的轴系偏角需求，无需额外定制特殊铰接结构即可适配多数非同轴传动需求。建模过程中对十字轴与叉头的配合面、

　　轴段的配合公差带做了对应还原，能够直观展示部件间的装配关系，可直接用于传动方案的结构验证、装配干涉检查，也可作为非标设备传动链路设计时的参考结构，帮助设计人员快速评估万向节的安装空间、摆动范围，避免在整机布局时出现部件运动干涉的问题。
