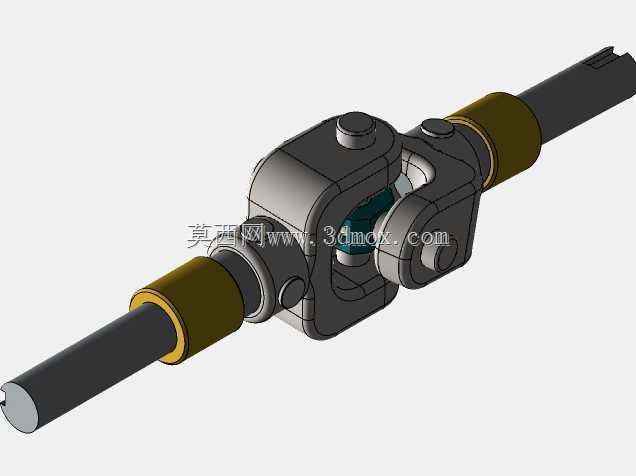

十字轴式双轴万向传动连接结构

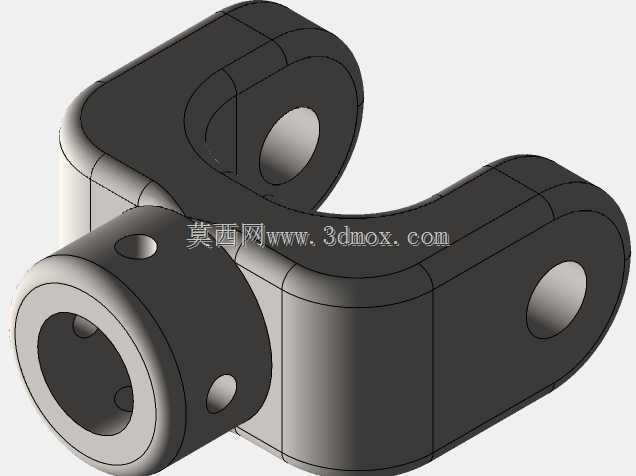

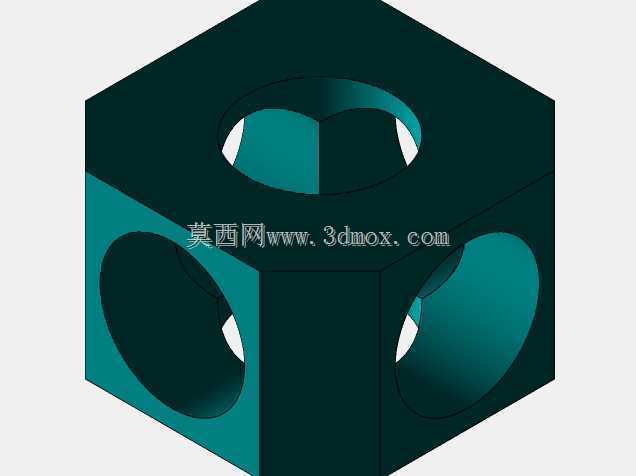

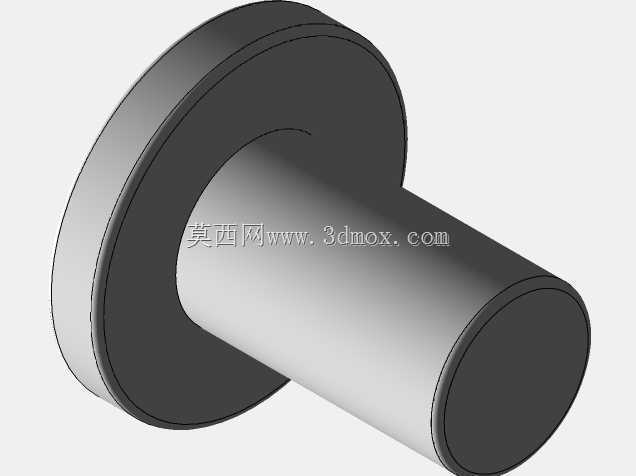

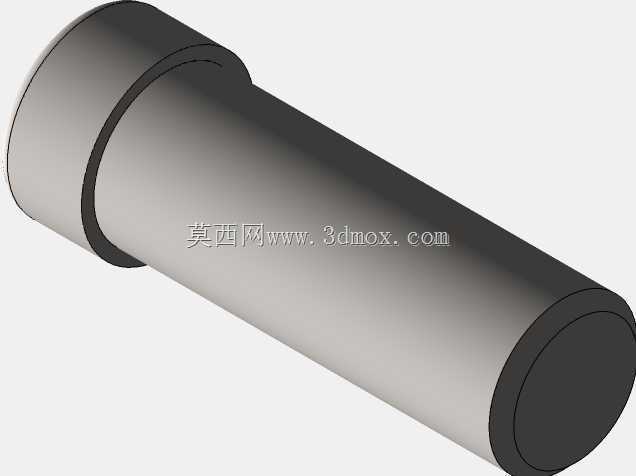

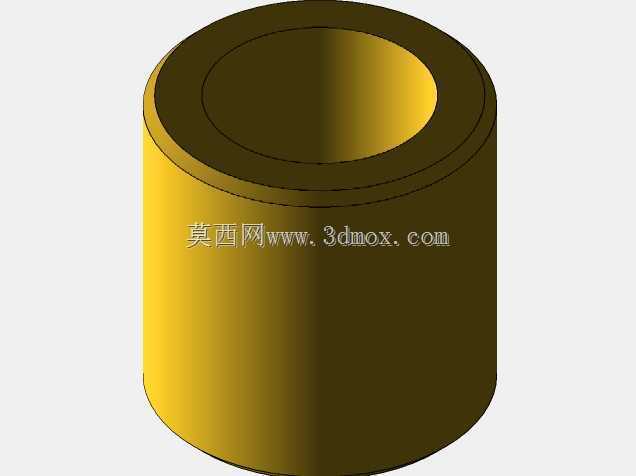

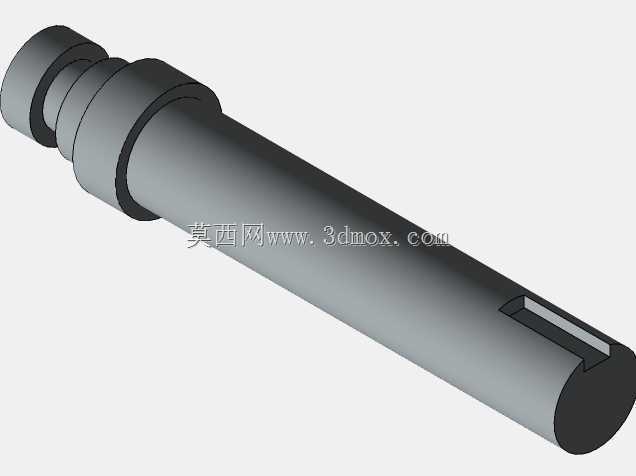

　　这类万向传动结构常被布置在动力输出端与执行端存在轴线夹角偏差的传动链路中，在农用作业机械的动力传递路径、工业输送线的变角度动力接驳、小型特种车辆的转向传动段都能见到它的应用，核心作用是在两轴存在角向偏移的工况下，持续稳定传递旋转扭矩，避免刚性连接在轴线不对中时产生的附加弯矩、轴系憋劲甚至部件断裂问题。从结构设计来看，该结构采用十字轴作为核心铰接载体，两端的轴叉分别与两侧传动轴固连，十字轴的四个轴颈分别嵌入两个轴叉的安装孔内，配合耐磨衬套实现多角度摆动自由度，既可以补偿两轴之间的安装角度误差，也能适应设备运行过程中因机架振动、部件形变产生的动态轴线偏移。两侧传动轴上设置的定位轴肩与锁紧环槽，是安装时的核心定位基准，

　　装配时需要保证轴叉端面到锁紧槽的距离符合安装边界要求，避免轴向窜动导致传动脱开，同时十字轴的摆动角度范围直接决定了该结构允许的两轴最大夹角，选型时需要结合实际工况的最大偏角预留足够余量，避免极限位置出现结构卡滞。设计这类结构时，首先要核算传递的额定扭矩，匹配十字轴的轴颈直径与轴叉的壁厚，保证在冲击载荷下不会出现叉体断裂或十字轴变形，其次要考虑铰接部位的润滑通道预留，长期运行工况下需要在十字轴内部设置注油通路，定期补充润滑脂降低铰接面的磨损。不同于刚性联轴器只能传递同轴扭矩，这类万向结构在存在角度偏移的场景下，瞬时传动比会随转角产生小幅波动，因此在对传动匀速性要求较高的设备中，通常会成对使用双万向节结构，通过相位匹配抵消转速波动，

　　而单节万向节更适合对转速均匀性要求不高、偏角较小的传动场景。安装过程中需要保证两端轴叉的同轴度偏差在允许范围内，过大的径向偏差会大幅增加铰接部位的磨损速度，同时传动轴的轴伸长度要匹配安装空间的轴向尺寸，避免过长导致轴系挠曲变形，过短则无法保证连接强度。
