多足仿生蜘蛛行走机器人结构设计

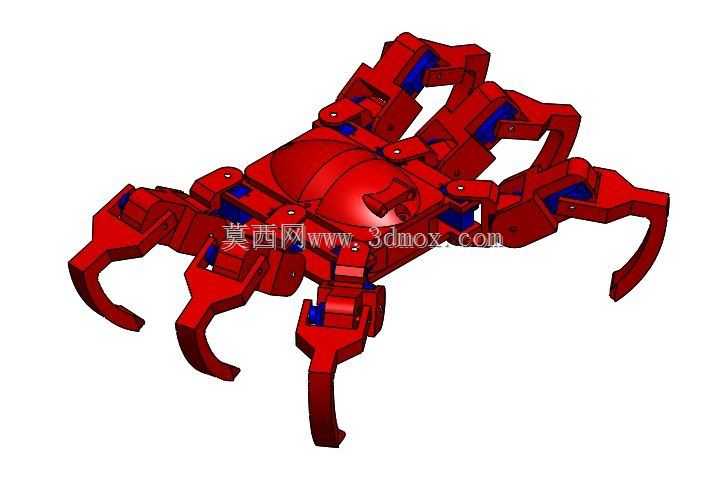

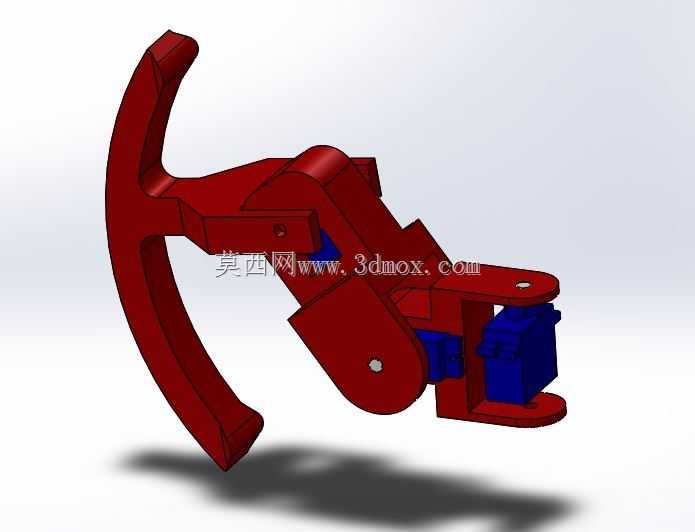

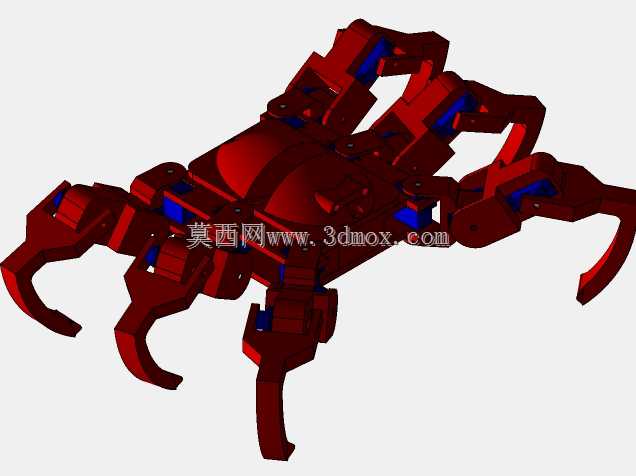

这款仿生蜘蛛机器人的结构设计，核心围绕狭小空间内的稳定移动需求展开，在工业巡检、复杂地形探测场景中，这类多足行走机构相比轮式、履带式移动载体，具备更强的地形适应能力，能够跨越高度不超过自身腿部抬升极限的凸起障碍，也可在存在缝隙、台阶的非平整作业面完成稳定移动。从结构布局来看，整机采用对称式六足分布设计，每侧三组行走足沿机身中轴线等距排布，单足采用多段式铰接结构，通过关节处的转动副实现足端的抬升、前摆、落地动作，行走过程中可通过三角步态规划，始终保证三组足端与支撑面接触，维持机身重心在支撑多边形范围内，避免行进过程中出现侧翻。机身主体采用上下扣合的壳体结构，内部预留了控制板、驱动模块、供电单元的安装腔体，腔体边界做了圆角过渡处理，既可以降低壳体注塑成型时的应力集中问题，也能避免内部走线时被锐边割破绝缘层。腿部与机身的连接位置设置了限位凸台，用来约束关节的转动角度范围，防止驱动件超行程运动导致结构卡滞或零件损坏，足端做了弧形收窄设计，在接触支撑面时可以形成更小的接触压强，同时在不平整地面上能更好地贴合接触面，提升抓附稳定性。设计过程中优先考虑了运动干涉问题，每一组腿部的摆动行程都经过空间运动轨迹校核，相邻腿部在交替迈步时不会出现碰撞，机身侧面的内凹结构也为腿部向后摆动预留了足够的避让空间。整机的装配逻辑采用模块化设计，单条腿部可独立拆卸更换，不需要拆解整个机身壳体就能完成损坏关节的维护，铰接位置的销轴孔预留了衬套安装余量，可根据实际使用场景更换耐磨衬套，提升关节处的使用寿命。在安装边界上，机身顶部预留了功能拓展接口的安装位，可搭载小型检测传感器、摄像模块等作业组件，拓展位的安装孔位采用标准间距设计，适配常规的小型工业检测模组安装需求，足端到机身底部的离地间隙经过优化，既保证了足够的越障高度，也控制了整机的重心高度，提升移动过程中的稳定性。
