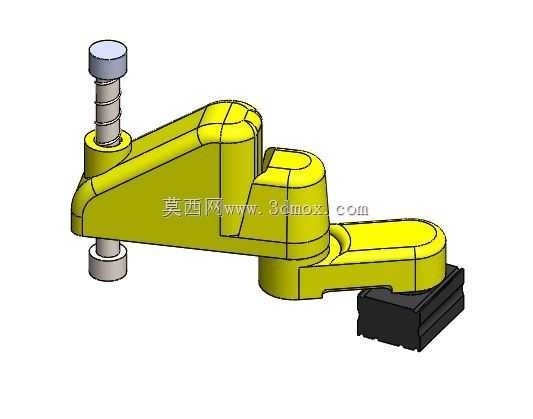

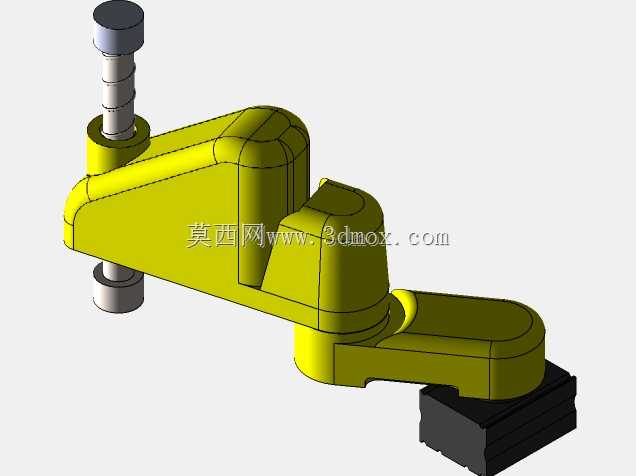

SCARA水平多关节工业机械手三维结构

这款SCARA机械手的结构设计完全贴合3C电子、轻工装配领域的实际工位需求，在小范围平面作业场景中，这类结构的速度优势远高于多关节六轴机器人，日常可完成电路板元器件插装、小型零部件螺丝锁付、流水线工件分拣转运、轻量物料定点上下料等高频重复作业，尤其适合对平面定位精度要求高、作业半径在数百毫米范围内的产线工位。从结构布局来看，整机采用串联式水平关节设计，两个旋转关节负责平面范围内的XY向位置调整，末端的花键轴集成Z向升降与旋转自由度，可完成垂直方向的压装、拾取以及小角度姿态调整动作，这种自由度配置刚好匹配平面作业的运动需求，没有冗余自由度带来的结构冗余与成本浪费。设计过程中优先考虑了关节传动的刚性匹配，大臂与小臂的衔接处采用内置传动件的布局，将驱动单元的重量尽量向基座侧偏移，降低运动过程中臂体的转动惯量，提升高速启停阶段的运动稳定性，臂体的加强筋布局完全顺着受力方向延伸，在控制整体壁厚的前提下保证臂体的抗扭刚性，避免高速运动时臂体末端出现震颤影响定位精度。安装边界方面，基座底部预留了标准的安装法兰接口，可直接固定在设备台面或者专用立架上，整机作业覆盖范围为以基座转轴为中心的扇形区域，末端花键轴的升降行程可覆盖常规工装夹具的取放高度需求，末端法兰预留了标准的夹具安装孔位，可直接适配气动吸嘴、夹爪、电动螺丝批等常用执行末端，不需要额外做转接件设计。关节处的限位结构做了内嵌式处理，避免外部凸起在运动过程中与周边工装发生干涉，走线槽全部沿臂体内部布局，既可以避免运动过程中管线拖拽磨损，也能减少外部管线占用的空间，降低工位布局时的干涉风险。从实际选型适配角度来看，这类结构的运动参数可根据产线节拍调整，关节的传动间隙控制在装配作业允许的精度范围内，Z向轴的导向结构采用耐磨衬套配合，可承受垂直方向的压装载荷，满足轻量压装工序的受力需求，整体结构没有多余的复杂构件，后期维护时可直接拆解各关节的传动组件，不需要对整机进行大范围拆卸。
