带ESP32Cam与超声避障的智能移动小车

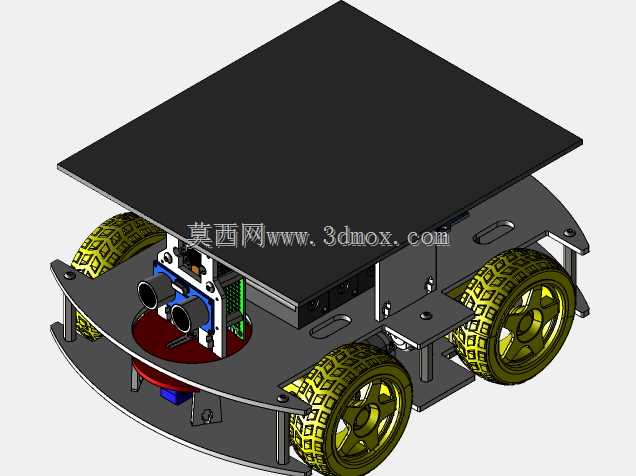

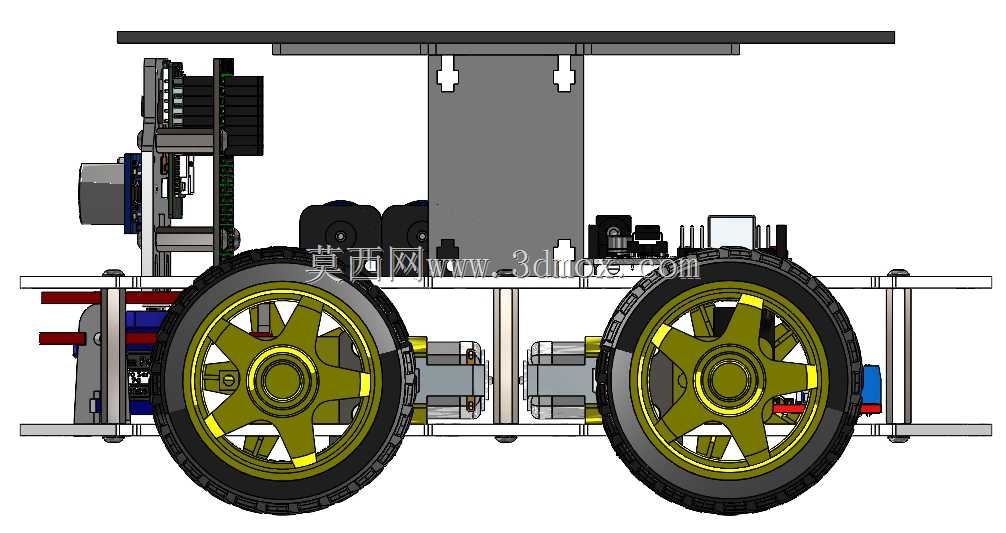

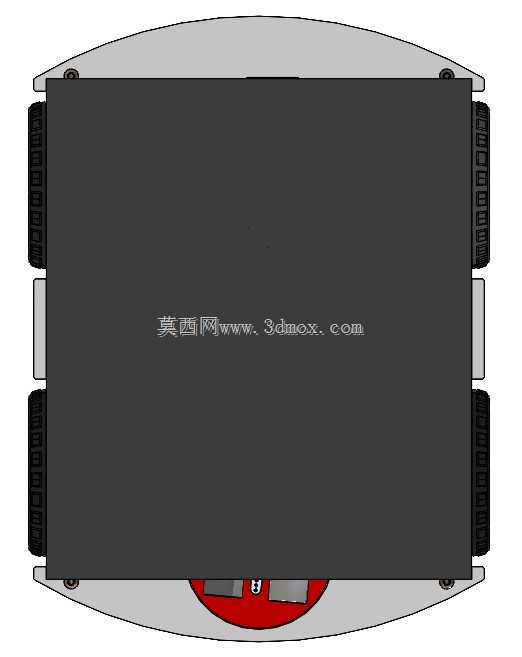

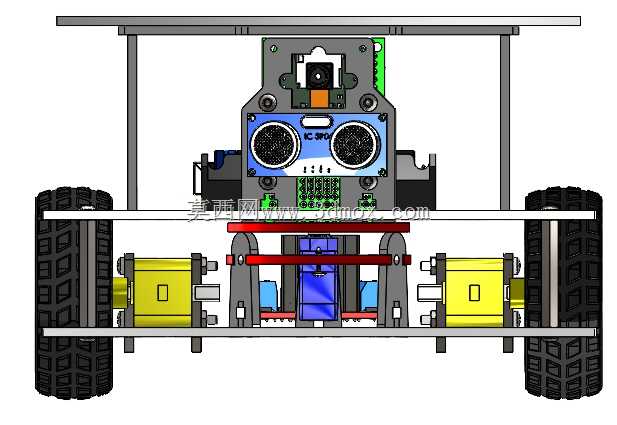

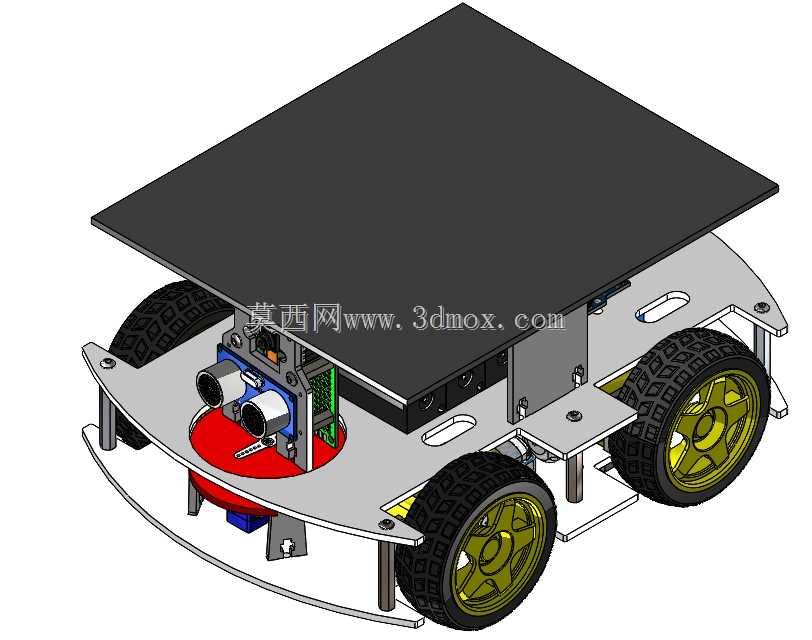

这款轮式移动智能小车，在教学实验、小型巡检场景中有着很高的适配性，很多高校嵌入式课程、机器人创新实训都会采用类似结构作为开发载体，也可经过功能拓展后用于室内环境的定点巡航、简易物料转运等场景。从结构设计逻辑来看，整车采用分层布局思路，底层为驱动与感知层，中层为控制与供电层，顶层为拓展搭载平台，这种分层设计既方便各功能模块的独立调试，也预留了足够的拓展空间，可根据实际需求加装机械臂、环境检测传感器等外设。底盘采用两层钣金结构件作为承载主体，前部设置弧形防撞安装位，用于固定超声波测距模块，该模块采用HC-SR04方案，可实时检测前方障碍物距离，将测距数据回传至主控单元后，主控可直接调整两侧驱动电机的转速与转向，实现自主避障行驶。驱动部分采用四轮布局，其中两个后轮为驱动轮，搭配带防滑纹理的橡胶轮胎与轮毂，两个前轮为随动万向轮，保证转向灵活性的同时，也能让整车在平整地面行驶时保持足够的稳定性。控制层面采用双主控协同方案，ESP32Cam模块负责搭建WiFi热点并运行数据服务端，可实现图像采集与无线数据传输功能，arduino主控作为下位机，负责接收上位机传输的控制指令，直接驱动电机运转、采集超声波传感器的测距数据，这种上下位机分离的设计，可避免图像传输占用过多主控资源，保证运动控制的实时性。供电部分在底盘前部预留了太阳能电池板与18650电池组的安装位，太阳能板可在光照环境下为电池组补充电量，延长小车的户外续航时长，电池仓的安装位置经过重心配平，避免前部搭载传感器后出现头重脚轻的问题。顶层平板为通用拓展安装面，预留了多组标准安装孔位，可根据使用场景固定不同的功能负载，安装边界覆盖整个底盘投影范围，搭载负载时只要不超出该边界，就不会干涉车轮转向与传感器的探测范围。整车各模块的走线都预留了专门的过线孔位，避免线束外露被车轮卷入，结构件之间采用铜柱与螺丝连接，拆装维护十分方便，不需要复杂的专用工具即可完成模块更换。
