多关节工业焊接机械臂结构设计

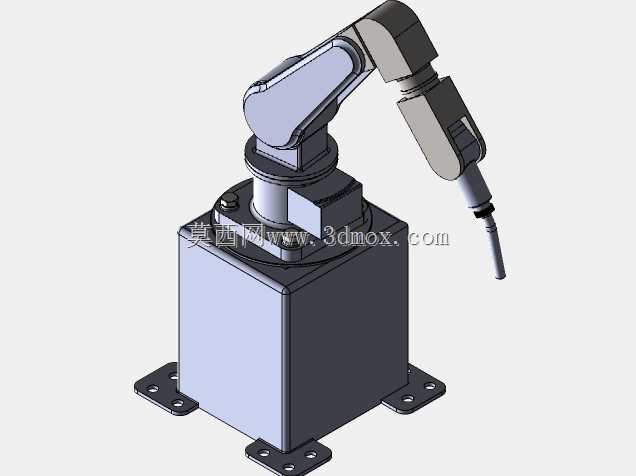

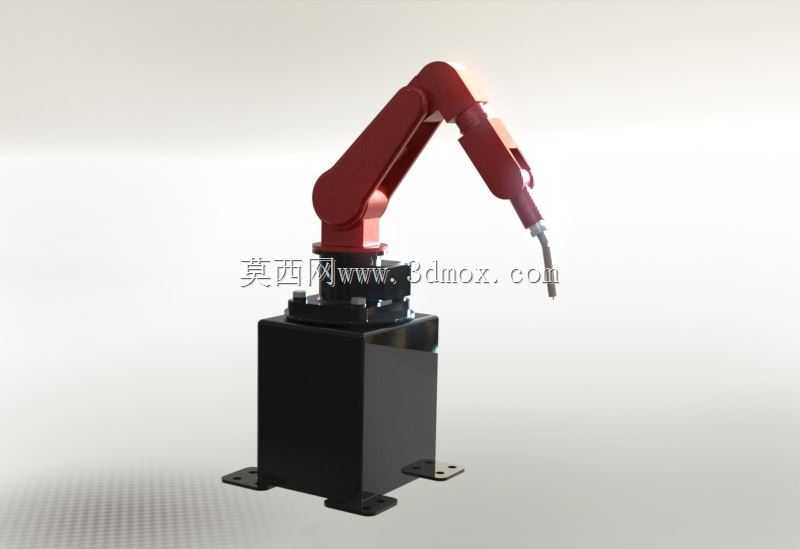

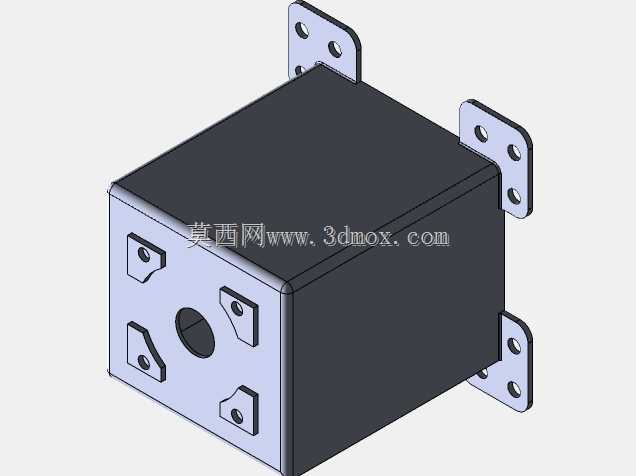

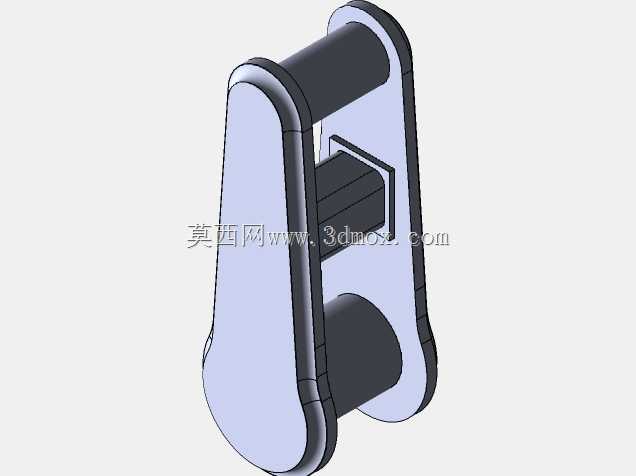

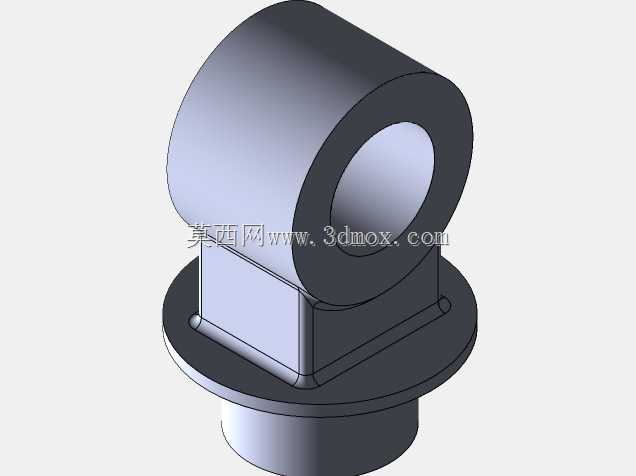

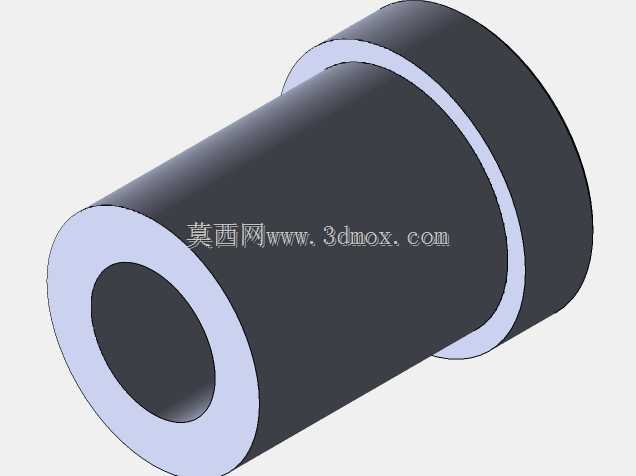

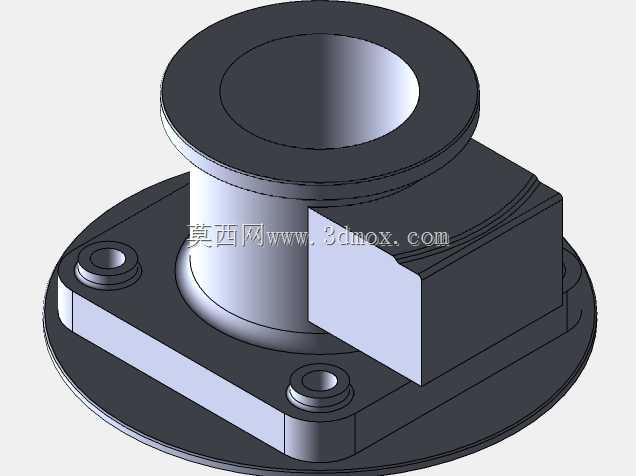

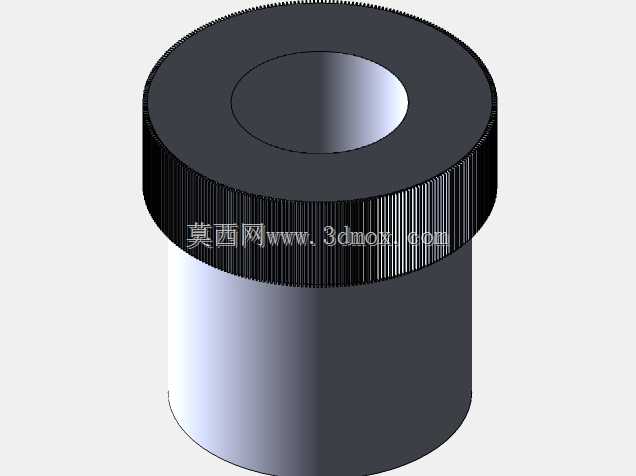

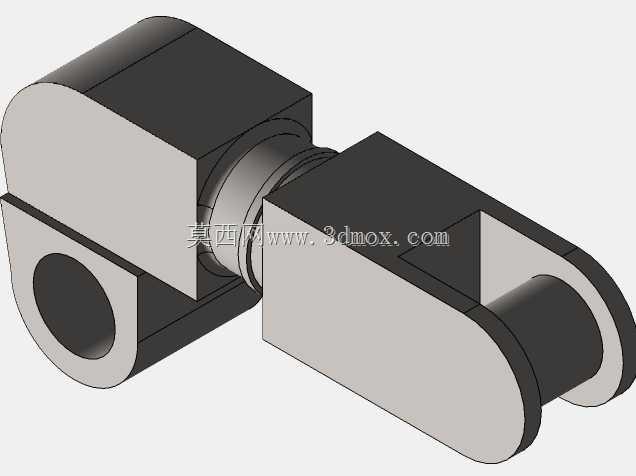

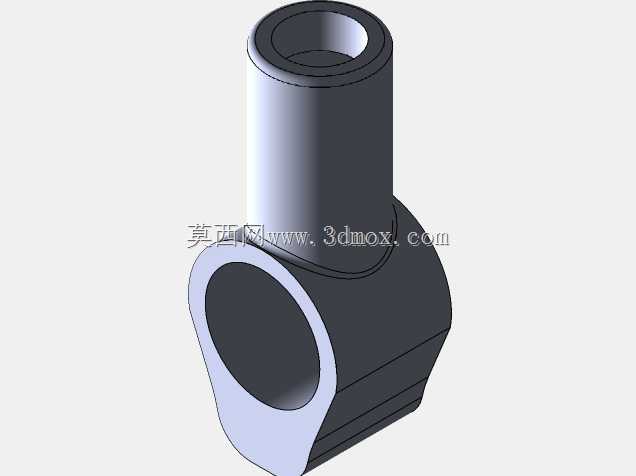

这款六轴串联式焊接机械臂，主要面向金属结构件加工、汽车零部件焊装、五金制品焊接、工程机械构件拼接等生产场景，可替代人工完成弧焊、点焊等重复性焊接作业，适配中小批量多品种的焊接生产需求，能在狭小工位内完成复杂轨迹的焊枪走位，降低人工焊接的劳动强度与作业风险。从结构设计逻辑来看，整机采用底座固定式安装方案，底部基座预留四个对称分布的安装孔位，可直接通过膨胀螺栓或压块固定在焊接工位的钢制平台或混凝土地基上，基座内部预留了伺服电机、谐波减速器的安装腔体，走线采用内部中空走线设计，避免焊接过程中焊渣飞溅、焊枪移动拖拽造成线缆磨损，同时减少外部走线对关节转动范围的干涉。大臂与小臂采用铸铝材质的薄壁腔体结构，在保证结构刚性的前提下尽可能降低运动部件自重，提升关节响应速度与负载稳定性，末端法兰采用标准接口设计，可直接适配主流的焊枪夹持机构、送丝管固定座，无需额外设计转接件即可完成焊枪装配。各关节的转动范围经过实际工位验证，底座回转关节可实现360度全周回转，大臂俯仰关节可覆盖负角度到正仰角的作业区间，小臂摆动、腕部旋转等关节的运动范围叠加后，可满足常见结构件的平焊、立焊、仰焊等多姿态焊接需求，作业半径可覆盖以底座为中心、半径1.4米范围内的焊接点位，适配多数中小型焊接工位的布局需求。安装边界方面，底座安装面的平面度要求控制在0.2mm每米范围内，避免基座安装倾斜导致的运动精度偏差，基座周边需预留至少300mm的维护空间，方便后期对关节减速器、伺服电机进行检修维护，整机安装完成后静态重复定位精度可控制在±0.08mm范围内，能够满足常规碳钢、不锈钢构件的焊接精度要求。设计过程中针对焊接作业的特殊工况，在各关节接缝处增加了耐高温防尘密封结构，可阻挡焊接过程中产生的金属粉尘、焊渣飞溅进入关节内部，延长传动部件的使用寿命，末端腕部设计了焊枪防撞传感器的安装位，可在焊枪发生碰撞时及时触发停机保护，避免设备损坏。
