多关节齿轮夹爪工业机械臂结构设计

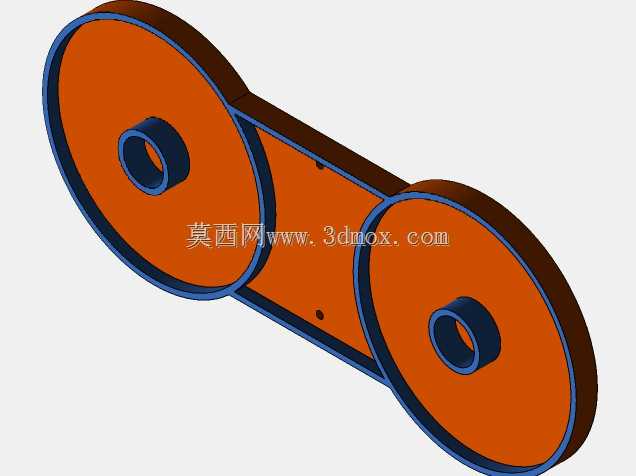

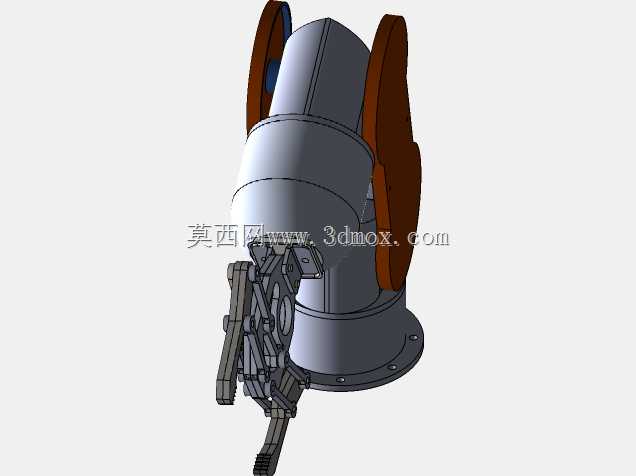

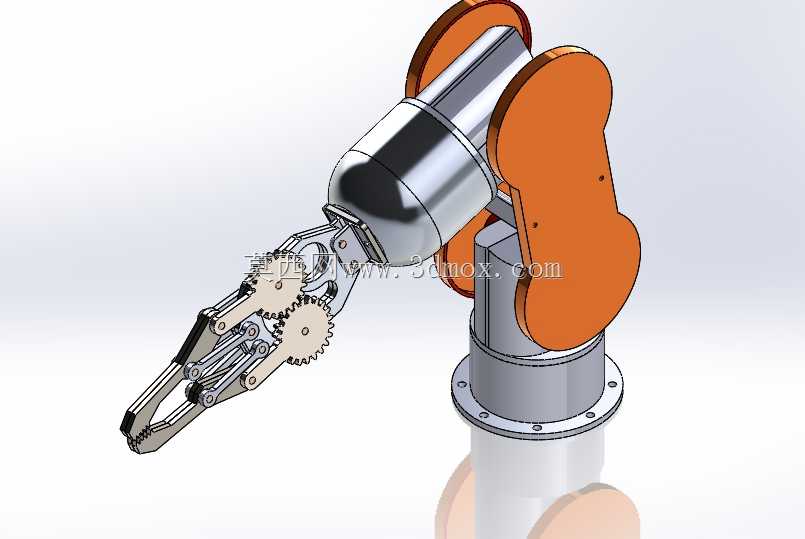

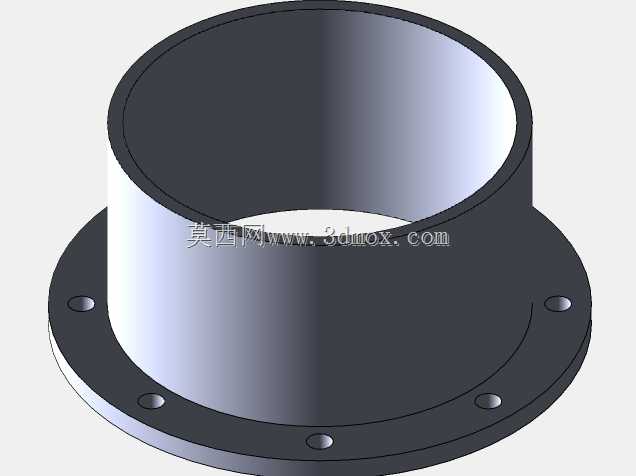

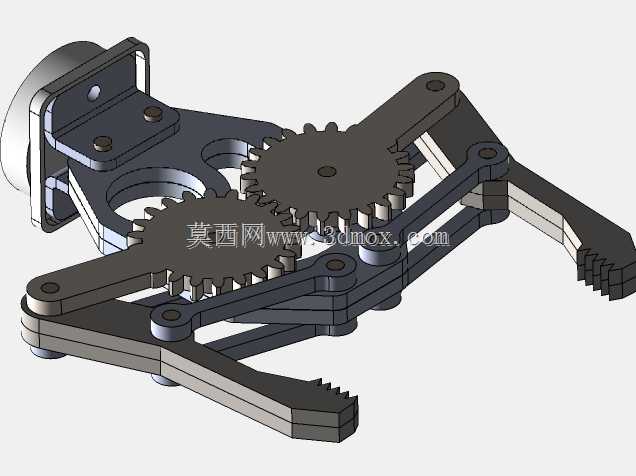

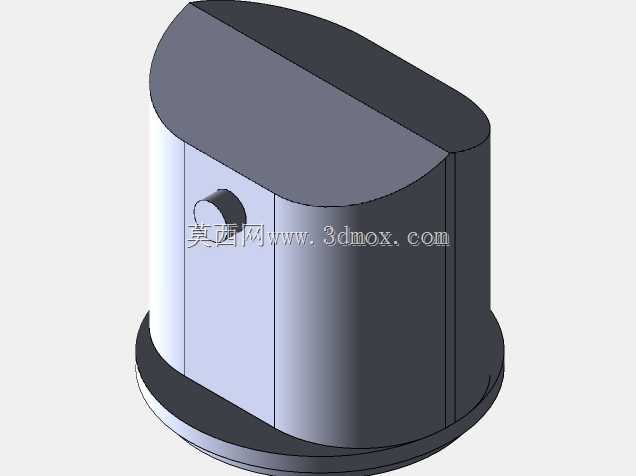

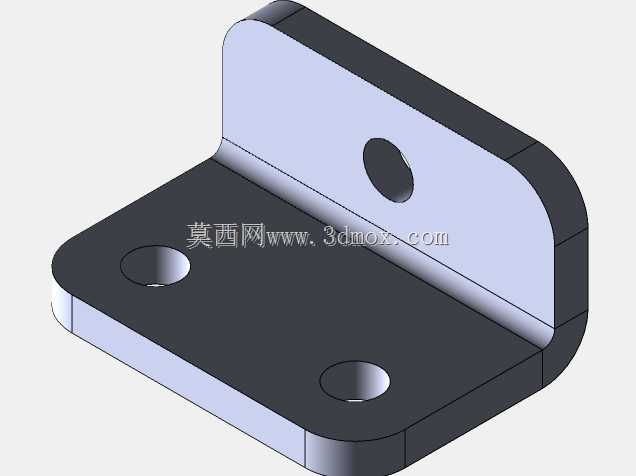

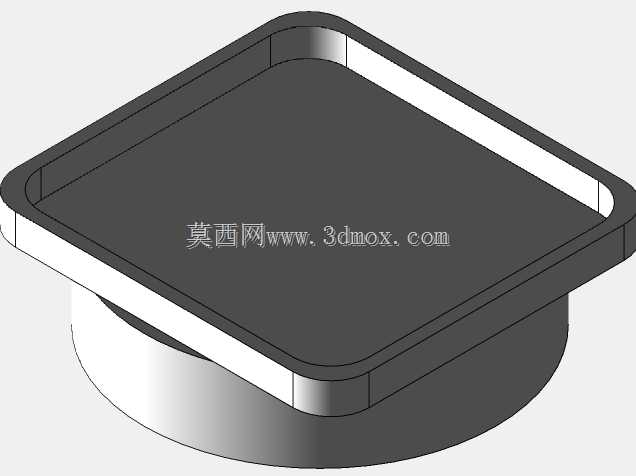

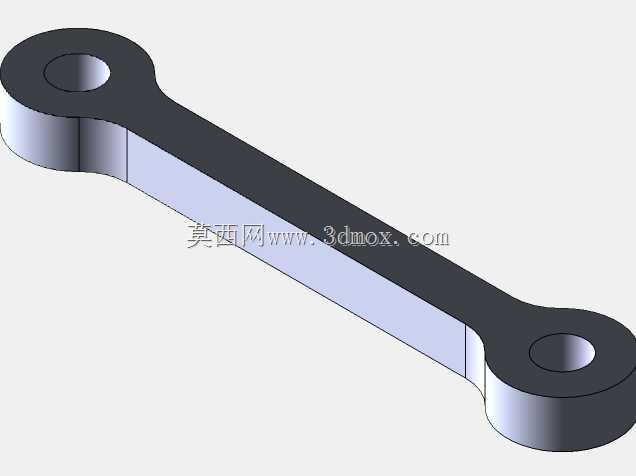

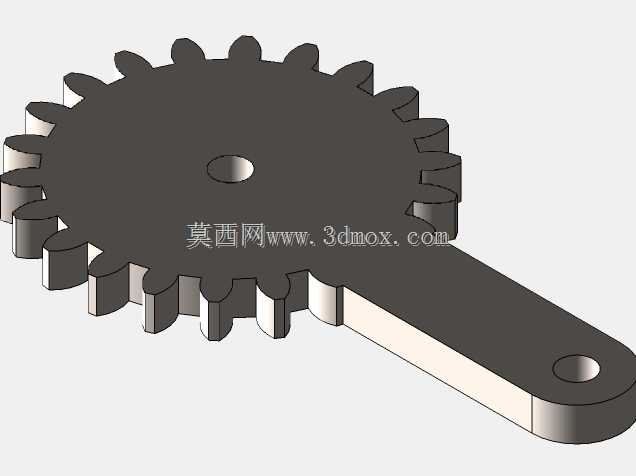

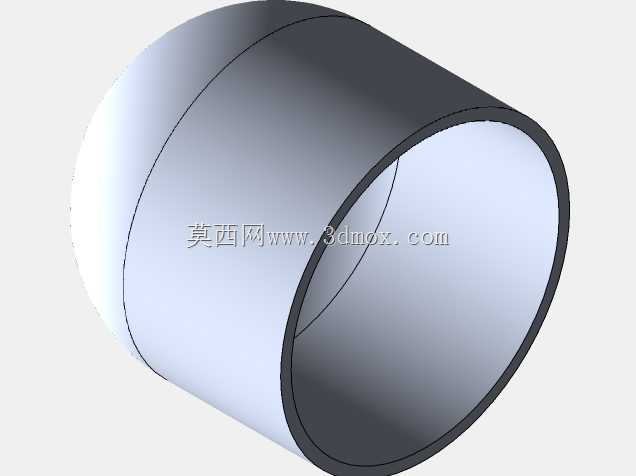

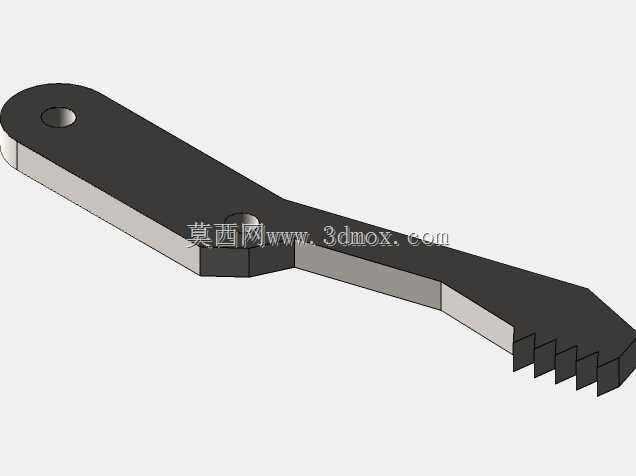

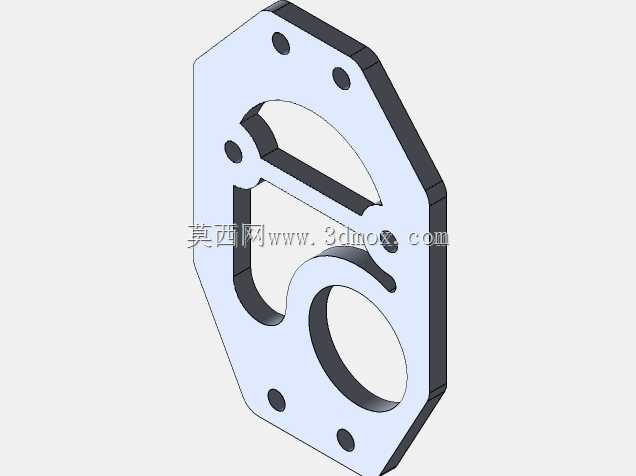

这款多关节机械臂的末端执行器采用齿轮联动的夹爪结构，在工厂产线的搬运、上下料、装配辅助工位中，可适配不同形状的小型工件夹持需求，尤其适合电子元器件、小型机加工零件的精准取放作业。从结构设计逻辑来看，夹爪部分通过对称布置的齿轮实现两爪的同步开合，避免了单驱动端偏载导致的夹持歪斜问题，夹爪指面做了分段铰接设计，可在夹持异形工件时自适应贴合工件表面，增大接触摩擦力的同时减少工件表面夹伤概率。臂体部分采用多关节串联布局，大臂与小臂的转动关节处做了圆弧包覆式的壳体设计，既可以容纳内部的传动走线与驱动元件，也能避免作业过程中关节处与周边设备发生勾挂干涉。底座采用法兰盘式安装结构，安装面预留了均匀分布的螺栓孔，可直接固定在生产线的工作台面、线体侧边或者移动AGV的搭载平台上，安装时需保证底座法兰面的平面度公差在0.1mm以内，避免臂体运转时出现抖动偏差。关节处的转动副采用了密封式的轴承布置，可阻挡车间内的切削粉尘、焊接烟尘进入关节内部，延长传动部件的维护周期。在实际产线应用中，这类机械臂可搭配视觉检测模块完成工件的无序分拣，也可固定在装配工位完成螺丝锁付、零件压装的辅助对位，相比传统的气缸直驱夹爪，齿轮联动的夹爪结构开合行程控制精度更高，可通过调整开合角度适配尺寸跨度更大的工件，不需要频繁更换夹爪指件。臂体的关节转动范围做了机械限位设计，避免运转过程中臂体过度弯折碰到底座或者周边防护栏，在做产线布局时，需预留出臂体完全伸展后的回转空间，其最大伸展半径下的作业覆盖范围可满足常规小型工作台的全区域操作需求，夹爪的加持力可通过驱动端的输出扭矩调整，既能夹持轻薄的塑料件不产生形变，也能稳定夹持金属机加工件完成快速移位。整个臂体的结构重心沿底座中心轴线做了配平设计，高速运转时的偏心力矩更小，可降低底座安装螺栓的受力负载，提升长期运行的结构稳定性。
