三级齿轮减速传动箱结构设计

　　这套三级齿轮减速传动箱的结构方案，面向中小功率动力传递场景搭建，核心作用是把原动机输出的高转速低扭矩动力，经过三级啮合齿轮副逐级降速，最终在输出轴端获得匹配负载需求的低转速大扭矩动力，广泛适配轻工输送线、小型物料搅拌设备、农用辅助传动装置、工位回转工装这类对输出扭矩有要求、安装空间相对紧凑的传动场合。

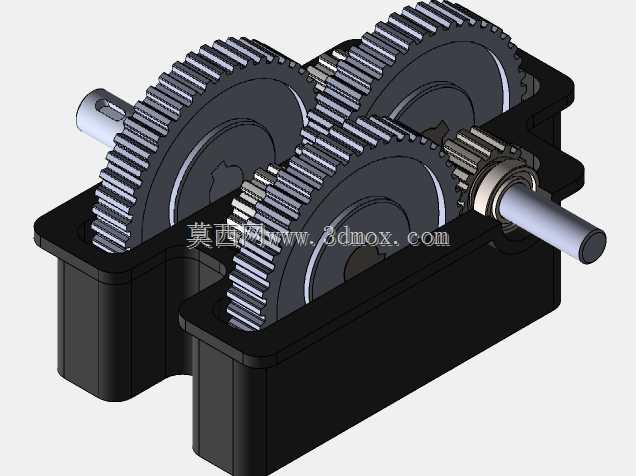

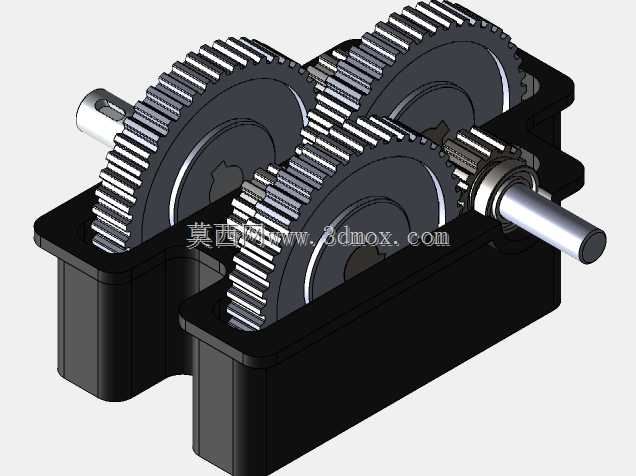

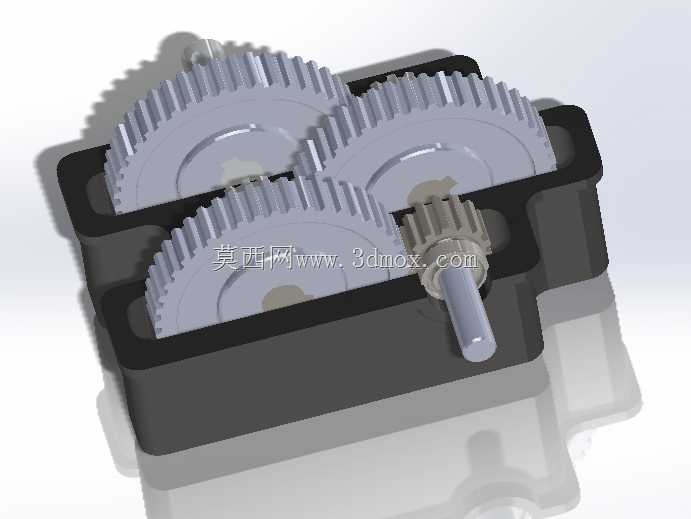

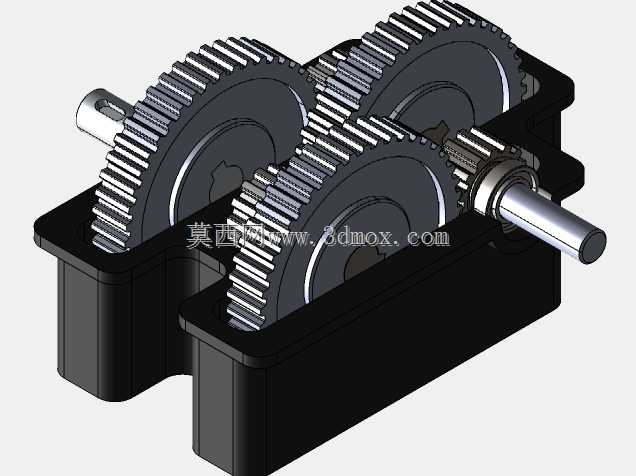

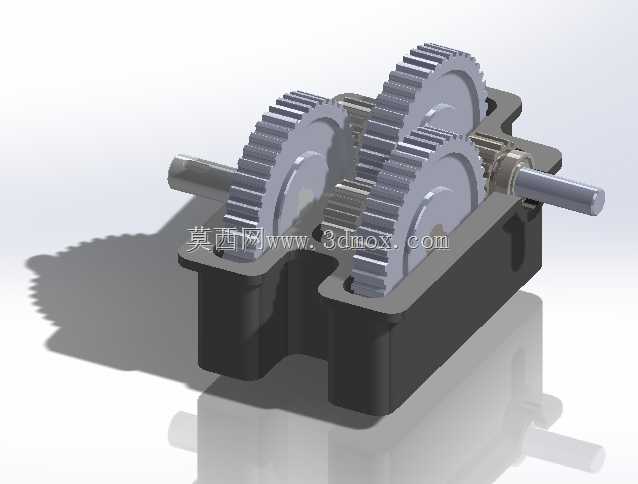

　　从实际传动逻辑来看，整套箱体内部一共布置五根平行轴系，三根轴上搭载小直径主动齿轮，两根轴上搭载大直径从动齿轮，动力从输入端伸入箱体的电机轴接入，第一级小齿轮直接和第一级大齿轮啮合，完成第一次转速折减，第一级大齿轮和第二级小齿轮同轴固定，动力同步传递到第二级小齿轮，再和第二级大齿轮啮合完成第二次降速，第二级大齿轮又和第三级小齿轮同轴联动，最终驱动第三级输出轴上的大齿轮，把动力从伸出箱体另一侧的输出轴送出，三级传动叠加后可以实现二十七倍的总减速比，完全匹配常规小功率驱动端的转速扭矩转换需求。

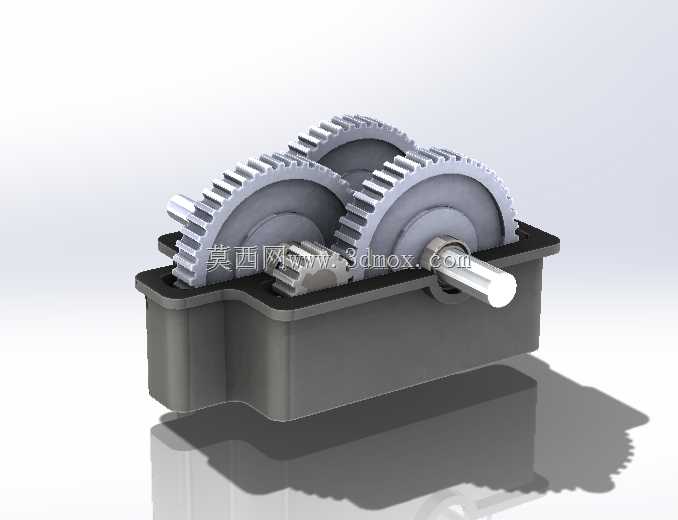

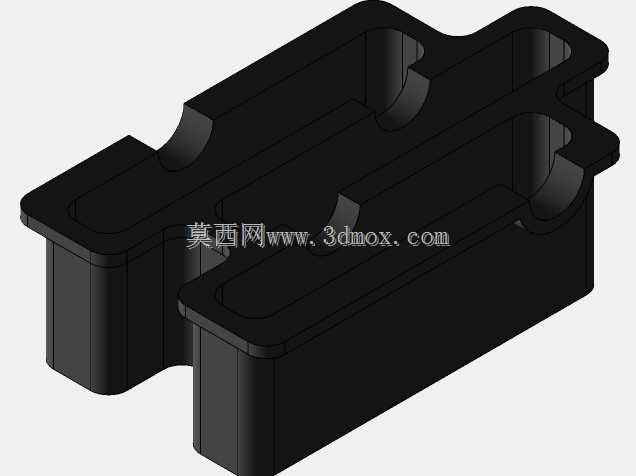

　　箱体本体采用下沉式油浴壳结构，下半部分是一体成型的储油槽，所有齿轮啮合区域的下半齿圈都浸没在槽内的润滑油中，齿轮运转时会带起润滑油持续冲刷啮合齿面与轴承位置，不需要额外加装强制润滑泵，靠飞溅润滑就能满足长期运转的散热与减磨需求；箱体上沿开设一圈密封安装面，配套的箱盖可以完全封盖上部开口，既避免运转中润滑油甩出，也能阻挡车间粉尘、碎屑落入啮合腔，日常维护时拆开箱盖就能直接检查所有齿轮的齿面磨损情况，也可以直接更换润滑油、调整轴承间隙，维护操作不需要完全拆解整套轴系。

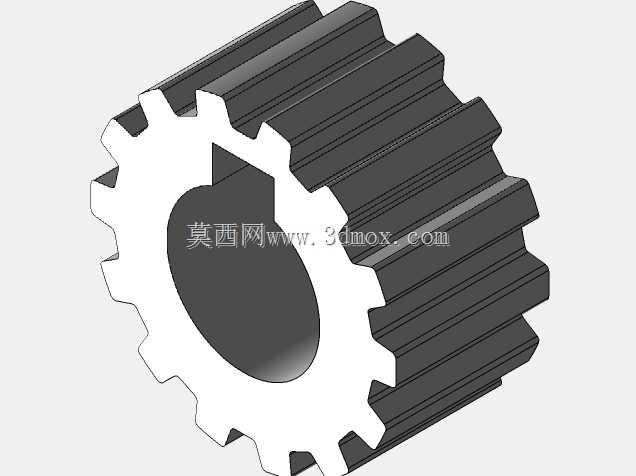

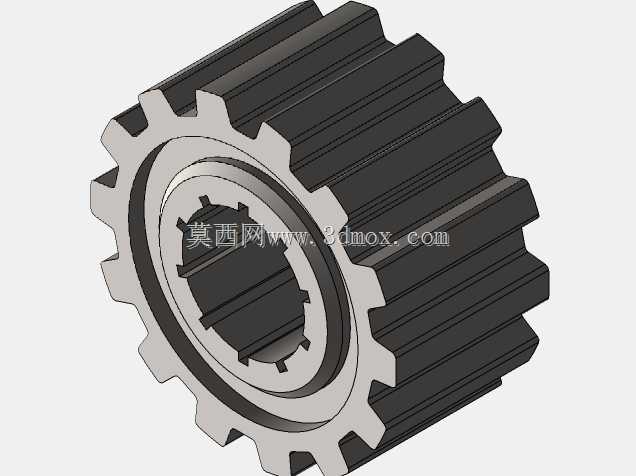

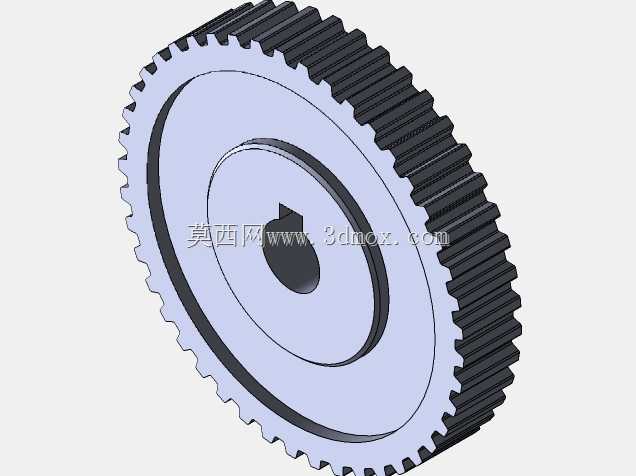

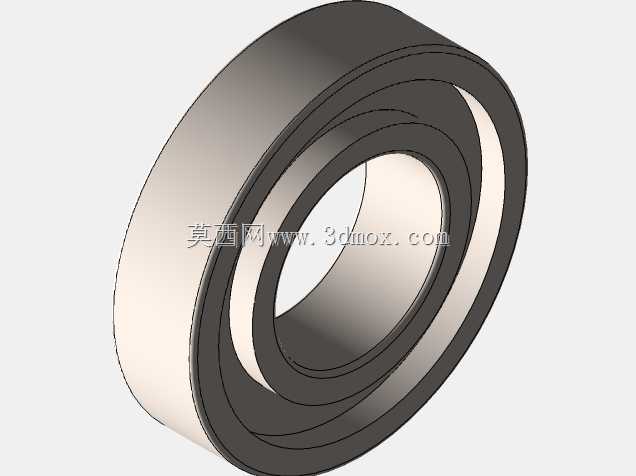

　　结构设计阶段优先保证轴系的平行度公差，所有齿轮的安装轴孔都以箱体两侧的轴承座孔为同轴基准，每根轴的两端都配置径向支撑轴承，抵消齿轮啮合时产生的径向分力，避免轴系受载后出现挠曲变形，导致齿面偏载、局部磨损加剧。齿轮参数选型上，小齿轮选用二十毫米左右的节圆直径，大齿轮选用六十毫米左右的节圆直径，单级传动比控制在三比一，三级相乘刚好得到二十七的总传动比，每一级的传动比都处在直齿轮传动的高效区间，不会出现单级传动比过大导致小齿轮齿根强度不足、大齿轮尺寸冗余的问题。

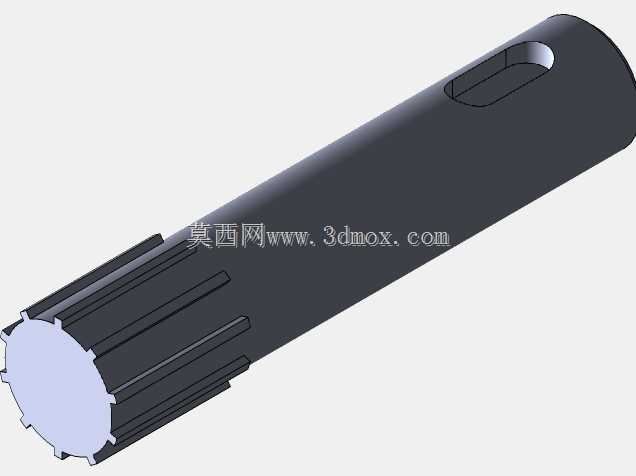

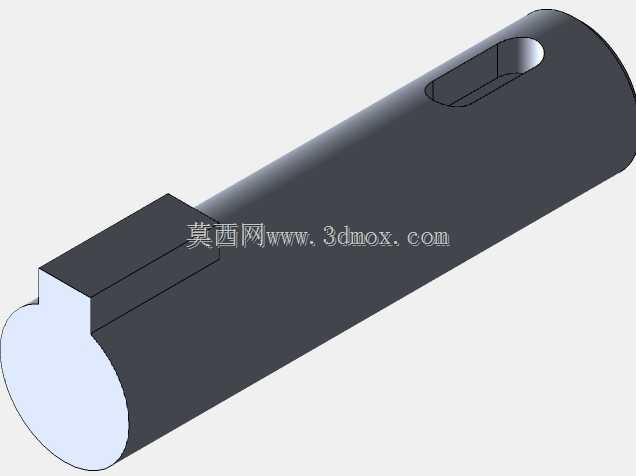

　　安装边界层面，整套减速箱的外形轮廓方正，底部储油壳的侧壁做了加厚处理，底部预留平整的安装贴合面，可以直接通过螺栓固定在设备机架的安装平台上，不需要额外制作复杂的转接支架；输入轴和输出轴分别从箱体两侧的同轴位置伸出，轴端都加工出标准的轴伸段与键槽，输入端可以通过联轴器直接和标准电机轴对接，输出端可以通过链轮、带轮或者联轴器对接工作负载，轴伸位置都配置了油封结构，把箱体内部的润滑油封闭在腔体内，防止润滑油顺着轴缝泄漏，也避免外部的污水、杂质进入箱体内部。

　　实际工况适配中，这种油浴式三级减速箱对使用环境的容忍度较高，在多粉尘、轻微潮湿的车间环境下也能稳定运行，齿轮全部采用直齿结构，装配时不需要调整复杂的螺旋齿啮合间隙，加工难度低，后期备件替换也十分方便；箱体内部的储油腔容积经过匹配，加注适量润滑油后可以覆盖所有齿轮的下部齿面，长时间连续运转时润滑油可以把啮合产生的热量通过箱体壳体散发到外界，避免齿面温度过高出现润滑失效。整套结构没有复杂的附加元件，所有传动部件都封闭在箱体内，运转时齿轮啮合的噪音被壳体阻隔，外露的只有输入输出轴段，现场使用的安全性也更高，既可以作为独立减速单元配套给各类非标设备，也可以作为传动模块集成到专用机械的动力链路中。
