立式叉型带安装座限位支撑构件

项目分类:通用机械零部件 发布时间:2022-06-09 ID:651158

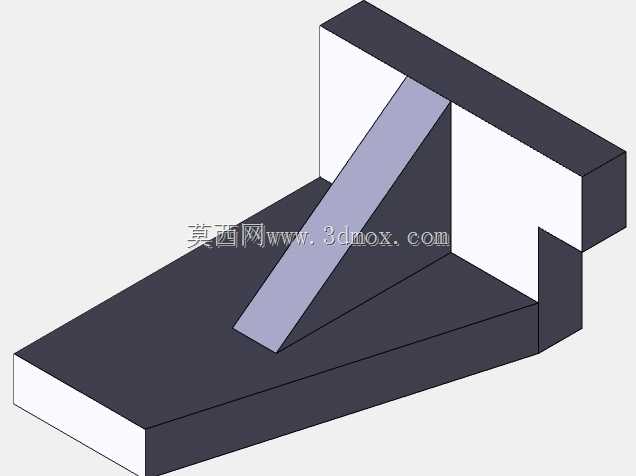

  • 立式叉型带安装座限位支撑构件

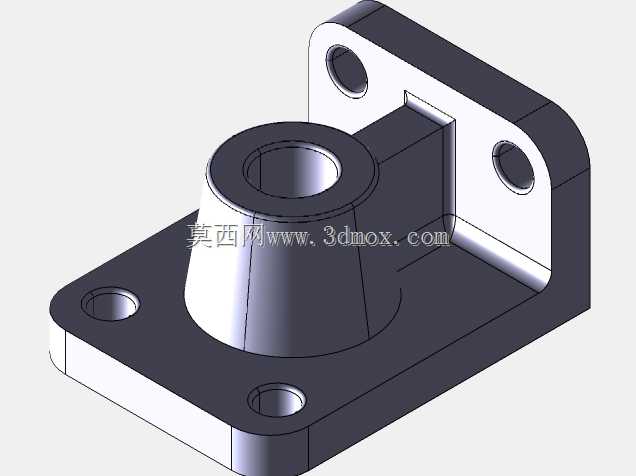

  • 立式叉型带安装座限位支撑构件

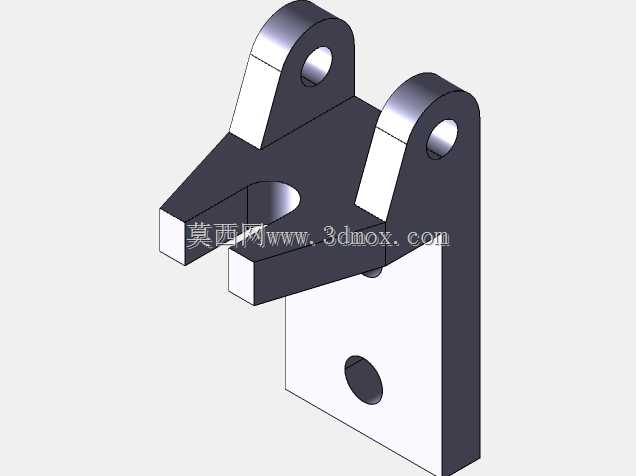

  • 立式叉型带安装座限位支撑构件

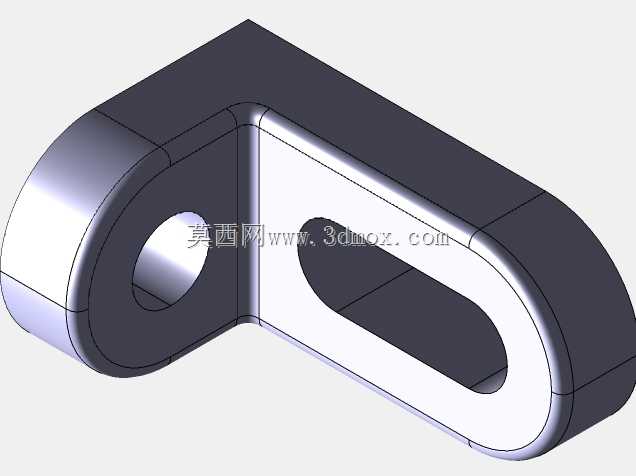

  • 立式叉型带安装座限位支撑构件

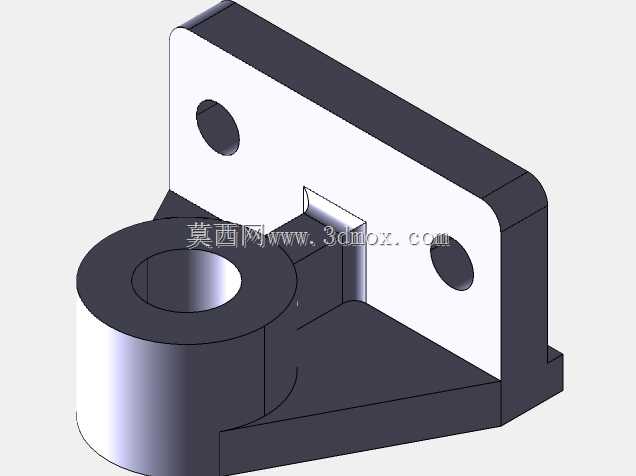

  • 立式叉型带安装座限位支撑构件

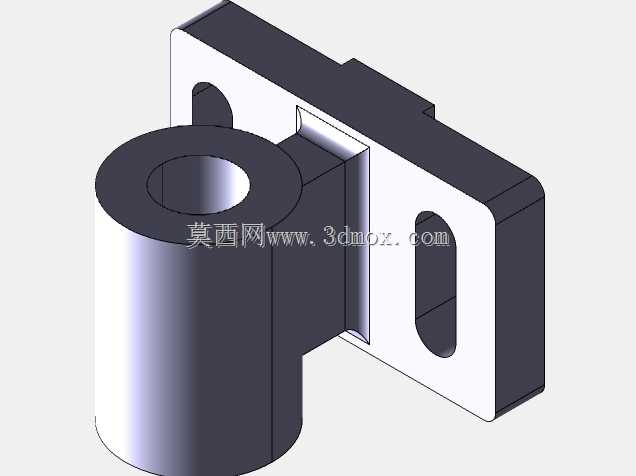

  • 立式叉型带安装座限位支撑构件

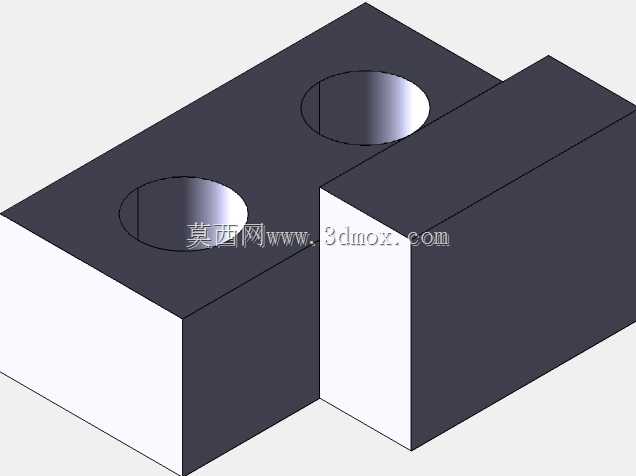

  • 立式叉型带安装座限位支撑构件

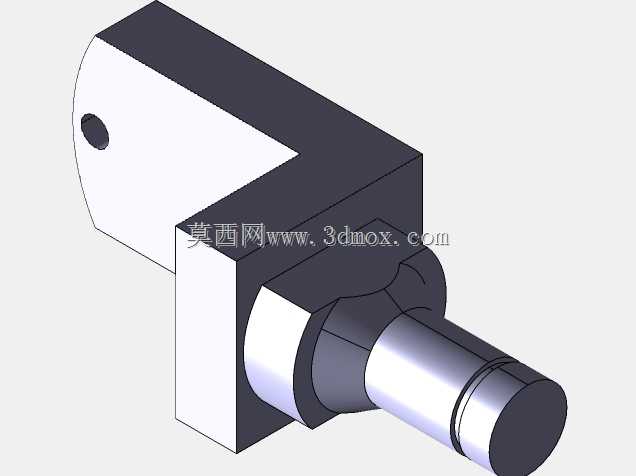

  • 立式叉型带安装座限位支撑构件
  • 立式叉型带安装座限位支撑构件
  • 立式叉型带安装座限位支撑构件
  • 立式叉型带安装座限位支撑构件
  • 立式叉型带安装座限位支撑构件
  • 立式叉型带安装座限位支撑构件

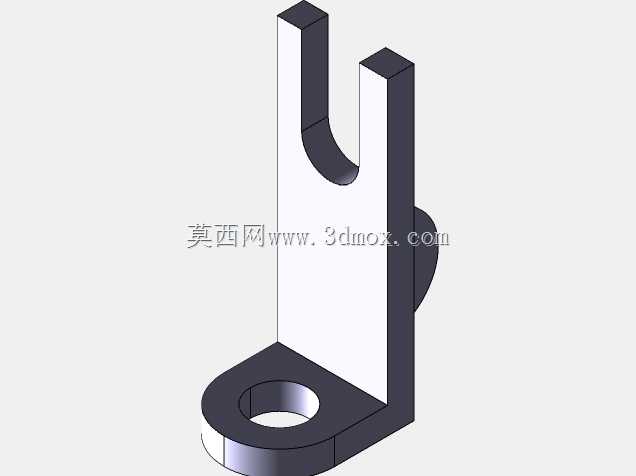

  这款叉型支撑限位件在轻工装配线、小型工装治具以及通讯终端周边辅助固定场景里使用频率很高,日常产线里做杆件卡位、轴类零件侧向承托、小行程摆动部件的行程止挡都能见到这类结构。整个零件采用一体式立式布局,底部是带沉孔的圆形安装法兰,竖直立板从底座一侧向上延伸,顶端开出U型叉口,立板侧面向外伸出圆柱凸台,所有特征都围绕“底部锁附固定、上部开口承托、侧向预留对接位”三个核心功能展开,没有多余冗余结构。

  从实际装配边界来看,底部圆形法兰的开孔采用沉头设计,装配时内六角螺钉从上方沉入孔位,锁附后螺钉头部不会高出法兰端面,既避免螺钉突出刮擦周边走线或者工件,也能让支撑件底面完全贴紧安装基板,锁附后不会出现翘边、晃动的问题。法兰的轮廓做了圆角过渡,和竖直立板衔接的位置没有尖锐直角,一方面是机加工走刀时可以减少应力集中,长期承受侧向载荷的时候,根部焊缝或者实体转角位置不会因为反复受力出现裂纹;另一方面现场装配人员调试治具的时候,也不会被锐边划伤。

  上部的U型叉口是整个零件的工作核心,开口的两个平行叉臂顶面做了平齐处理,叉口内侧的圆弧槽和待嵌入的圆杆外径匹配,当圆杆从开口方向滑入槽内之后,两侧叉臂可以限制杆件的径向窜动,同时开口结构不需要杆件从端部轴向穿入,现场拆装维护的时候不用拆卸整条轴系,直接侧向就能把杆件卡入或者取出,在需要频繁换型的测试工站上,这种开口设计比封闭套筒式支座的调试效率高很多。叉臂的厚度经过受力校核,当承托的杆件受到向下的压力时,两个叉臂的抗弯截面可以抵消大部分弯矩,不会出现叉臂外张变形的情况;叉口底部的半圆弧面和杆件外壁是面接触,相比线接触的V型槽,接触压强更小,长期使用不会在杆件表面压出凹痕。

  立板侧面伸出的圆柱凸台主要用于安装辅助限位销、微型传感器或者扭簧支座,凸台的轴线和底部安装面保持平行,装配对接零件的时候,对接件的端面可以直接贴靠在立板侧壁上,凸台起到定位轴的作用,不需要额外加工定位销孔就能保证对接件的同轴度,减少了装配时的找正时间。立板本身的壁厚在满足刚性的前提下做了轻量化处理,整体零件没有多余的实体材料,不管是采用整块铝材铣削加工,还是做钣金折弯焊接,或者采用工程塑料3D打印做小批量验证,都能快速产出成品,加工成本很低。

  在结构建模阶段,所有特征的建模逻辑完全贴合加工工序:先拉伸底部法兰基体,再向上拉伸立板实体,之后切除顶端U型开口与内侧圆弧槽,侧向拉伸圆柱凸台,最后对所有锐边做倒圆角、对安装孔做沉头切除。特征树的顺序和车间铣削的走刀顺序一一对应,后续如果需要调整叉口开口宽度、适配不同直径的杆件,只需要修改开口草图的尺寸参数,整个零件的关联特征会自动更新,不需要重新绘制实体。安装时需要注意,底部法兰的锁附螺钉要采用对角拧紧的顺序,保证法兰底面和安装基板完全贴合,若承托的杆件存在较大的轴向窜动力,可以在侧方凸台上加装限位挡片,挡住杆件端面,就能同时实现径向承托和轴向限位,整套结构不需要复杂的配套零件,就能完成多种工位的支撑定位需求。
