深沟球滚动轴承精密三维结构

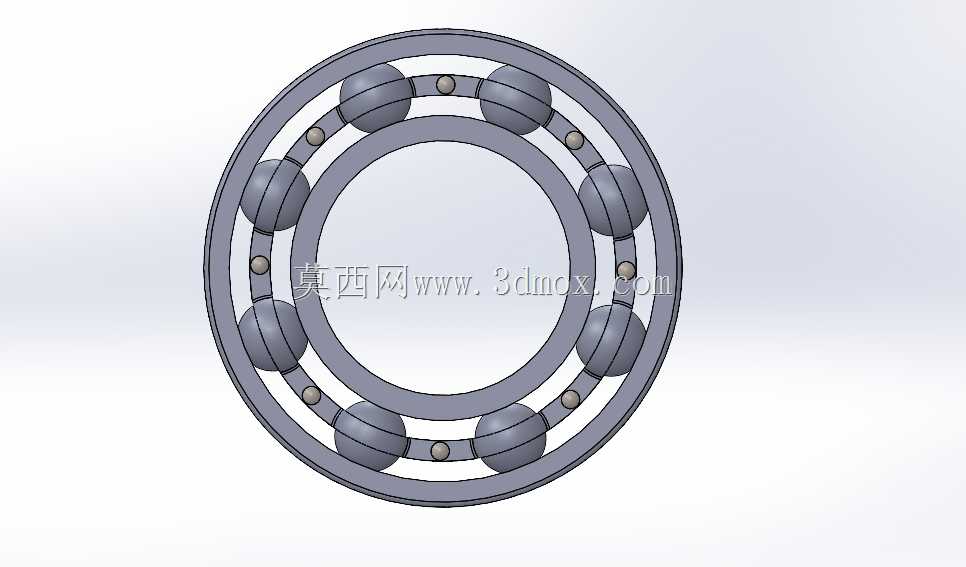

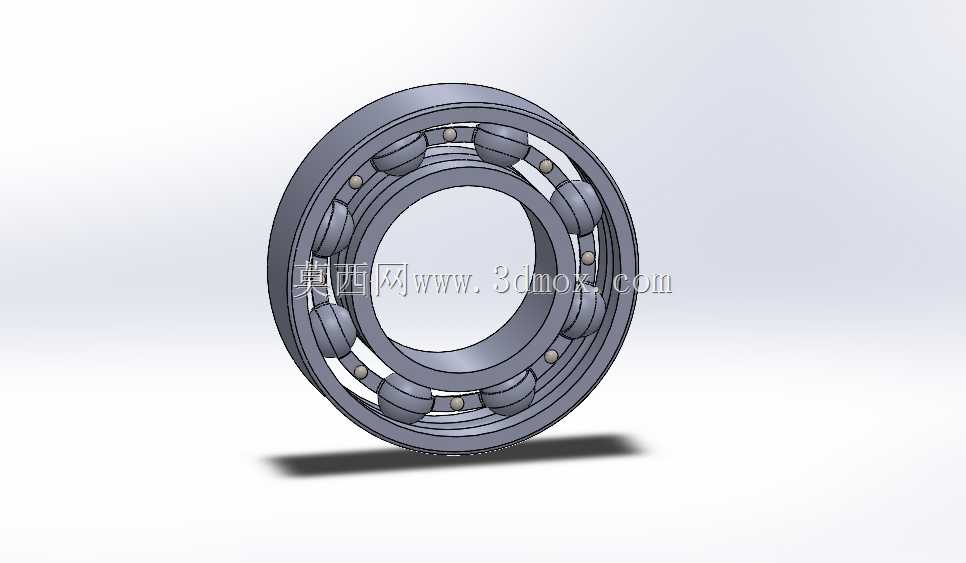

　　滚动轴承是旋转机械中最基础也最关键的支承元件之一，这一三维结构围绕深沟球轴承的典型组成展开，完整呈现了外圈、内圈、滚动体、保持架以及密封相关结构之间的装配关系。模型没有停留在外观轮廓层面，而是将轴承内部的球粒排布、兜孔约束、滚道配合和轴向空间关系表达出来，便于在设备布局、传动校核和结构干涉检查时直接参考。

　　从实际使用场景看，这类轴承广泛出现在电机轴端、减速器输入输出轴、输送辊筒、小型风机、泵类、机床辅机以及家电动力部件中。它的核心作用是在轴与壳体之间提供低摩擦旋转支承，同时承受径向载荷，并在沟道几何允许范围内承担一定比例的双向轴向载荷。设备运行时，内圈通常随轴旋转，外圈安装在轴承座或机座孔内保持固定，也有少数场合采用外圈旋转、内圈固定的布置方式，设计时需要根据载荷方向、转速水平和拆装路径重新判断配合关系。

　　结构设计上，滚道是决定轴承承载能力的关键部位。内、外圈沟道并非简单圆弧槽，而是与钢球直径、曲率半径、接触角和游隙相互关联。合理的沟道曲率可以让滚动体在载荷区形成稳定接触，降低接触应力峰值；沟道过紧会增加摩擦和发热，过松则会降低支承刚性并引起振动。钢球沿周向均匀分布，依靠保持架分隔，避免相邻滚动体直接接触摩擦。保持架兜孔需要留出适当间隙，使钢球在公转和自转过程中能够顺畅进入、离开载荷区，同时在变速、启停和轻微冲击工况下不发生卡滞。

　　外形与安装边界方面，轴承属于标准件思路很强的零部件，外径、内径、宽度、倒角和止动位置都要围绕轴系空间确定。三维建模时，内孔与轴颈的配合段、外圈与座孔的配合段必须清楚区分，倒角尺寸不能忽略，因为压装时倒角承担导向作用，过小或缺失容易擦伤配合面。轴承端面到轴肩、孔肩的距离也要在装配体中校核，轴肩高度过高会妨碍拆卸，过低则无法提供可靠定位。若两侧设置密封件或防尘盖，还需预留外圈沟槽、内圈间隙以及润滑脂容纳空间，不能只按裸轴承宽度布置。

　　在工程选型中，轴承并不是孤立确定的。轴的挠度、壳体孔同轴度、润滑方式、温升、转速极限和载荷波动都会影响寿命。对于以径向力为主的支承点，深沟球轴承结构简单、摩擦阻力小、维护方便；当轴系存在热伸长时，常将一端轴承设计为固定支承，另一端允许微量游动，以避免热胀引起附加轴向载荷。模型中滚动体与滚道的可见装配，也能帮助设计者理解游隙的意义：原始游隙经过过盈安装和温度升高后会发生变化，最终工作游隙过小会导致发热，过大则会引起旋转精度下降。

　　建模过程中，环形内外圈适合采用回转方式建立主体，再通过圆周阵列完成钢球和保持架兜孔。保持架形状需要兼顾轻量化与强度，兜孔边缘不能与钢球运动轨迹干涉。若用于展示或运动分析，可保留各零件独立装配关系，使内圈、外圈、钢球和保持架的相对运动逻辑更加清晰；若用于整机布局，则可在保留关键外径、内径、宽度和倒角的基础上简化内部细节，以提高大型装配体运行效率。

　　这类轴承结构虽小，却直接影响设备的噪声、温升、振动和可靠性。把滚道、滚动体、保持架和安装边界同时建清楚，能够在设计阶段发现轴肩干涉、密封空间不足、润滑路径不合理以及支承跨距配置不当等问题，从而减少样机阶段的反复修改。
