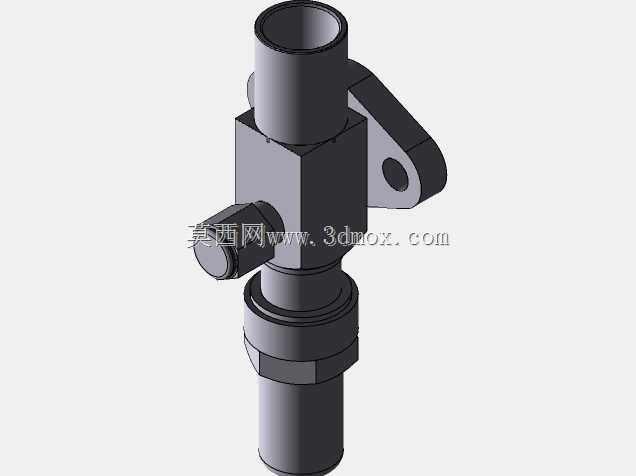

内螺纹三通式手动高压球阀结构

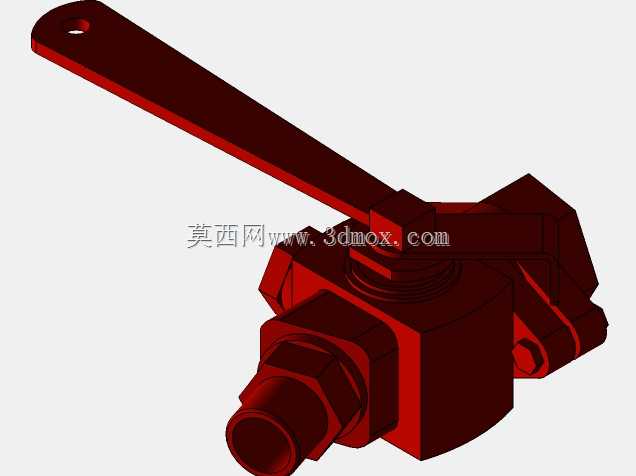

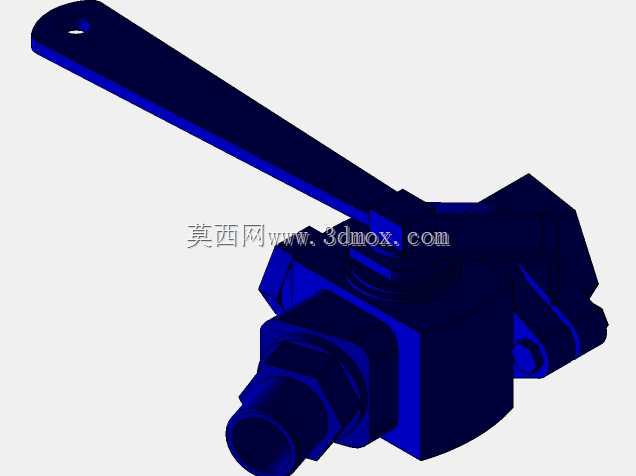

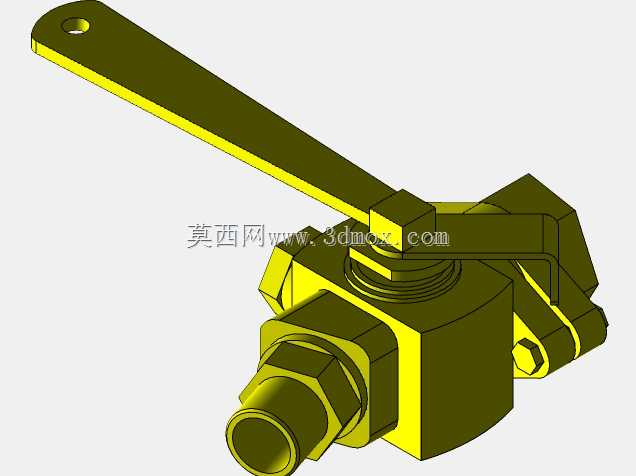

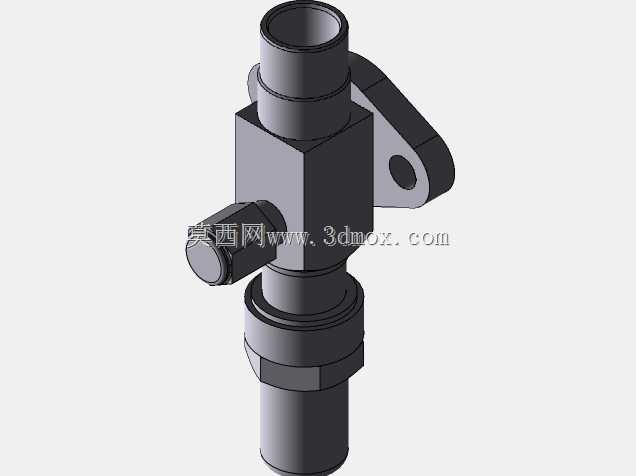

　　这套三维结构围绕小口径高压管路中的手动切断与换向需求展开，主体采用一体式锻造阀体思路，将进油口、工作油口与备用通路集中在紧凑阀体内，减少外接三通和接头数量。现场使用时，操作人员扳动长手柄即可带动阀芯旋转，在全开、全关以及不同通路组合之间切换；手柄长度经过力臂放大，即使密封副处于较高预紧状态，也不需要借助加长扳手就能完成动作。

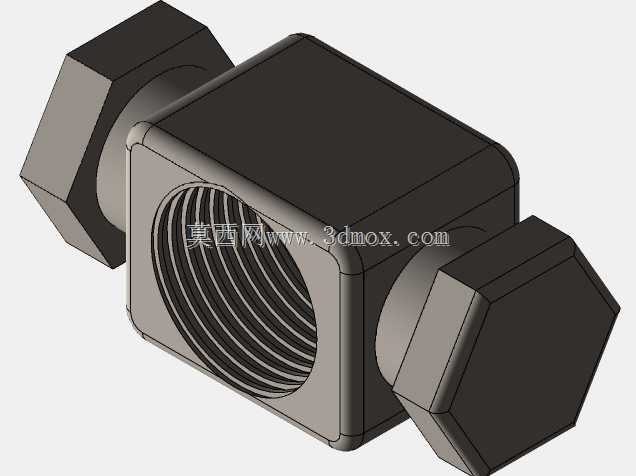

　　从布置顺序看，模型先确定了中部球体与阀座的同轴关系，再向两侧延伸螺纹接口。左端外伸段为内螺纹连接区，外壁设计成六角拧紧面，便于现场用开口扳手或管钳对位；右端保留侧向接口，可接压力表、蓄能器、旁路油管或第二执行支路。阀体下部和侧部的加厚区域对应高压工况下的应力集中位置，建模时没有单纯按外观拉伸，而是在流道转折处保留圆角过渡，使壁厚从接口到阀芯腔逐步变化，既控制整体重量，也避免热处理和承压时出现薄弱截面。

　　上端阀杆部位采用阶梯轴结构，阀杆穿过压盖后与手柄方头配合。压盖周围设置螺栓连接面，用于压缩填料并提供阀杆支撑；这种结构在检修时可单独拆出阀杆和密封件，不必把整个阀体从管路上割开。手柄与阀杆之间通过扁方或方榫传递扭矩，端部设有定位销孔，手柄落下后可贴近阀体外侧，减少设备振动造成的误碰。模型中手柄处于明显抬起状态，便于观察其回转扫掠范围；实际布局时需要在手柄上方和侧后方预留操作空间，不能让油管、机架板件贴得太近，否则戴手套操作时会出现干涉。

　　密封设计是这类球阀的重点。球体与阀座形成主密封，阀杆处则依靠填料组实现动密封；两条密封路线分开后，内腔压力不会直接沿阀杆外泄。对于液压站、试验台、润滑系统和小型工艺管线，阀门常承担检修隔离、负载保压、旁路切换等任务，因此开关位置必须清晰，手柄方向与通路状态应具有直观对应关系。结构中阀体顶部的定位面可配合限位块，使手柄在九十度行程内准确停止，避免过转造成阀座偏磨。

　　安装边界方面，两端螺纹接口的轴线高度、六角面尺寸和侧向接口方位决定了管路能否直接装配。若把阀放在阀块或油箱附近，需要先核对手轮回转半径，再检查扳手拧紧空间；左端接头周围至少要留出六角对边尺寸以上的操作余量，顶部压盖螺栓也要保留拆装套筒的直线空间。阀体背部的不规则加强块并非装饰，而是为侧向通路和主通路交汇区提供刚性支撑，在管路拉力反复作用下可降低接口口部变形。

　　建模过程中，流道孔径、球体通孔、接口公称通径应保持一致或按节流要求逐级过渡，避免在阀内形成突缩台阶。若用于液压系统，流道表面锐边需要去毛刺，密封槽底角应给出圆角，防止O形圈或填料在装配时被切割。对于需要频繁动作的设备，可在手柄与压盖之间增加摩擦垫圈或定位弹簧，使开关手感更稳定；对于长期保持某一状态的场合，则可在手柄附近增加挂牌或锁止孔，防止检修期间被误操作。

　　整体来看，该结构把阀体、球体、阀杆、压盖、手柄和螺纹接口集中在一个较小包络内，适合空间受限但要求快速切断的管路节点。三维设计时不仅要还原外观，更要把承压壁厚、密封压缩量、手柄扫掠区、扳手空间和接口同轴度一并表达清楚，这样后续出工程图、做干涉检查或选型替换时，才能直接服务于装配和维护。
