双工位圆柱工件真空夹持装置结构设计

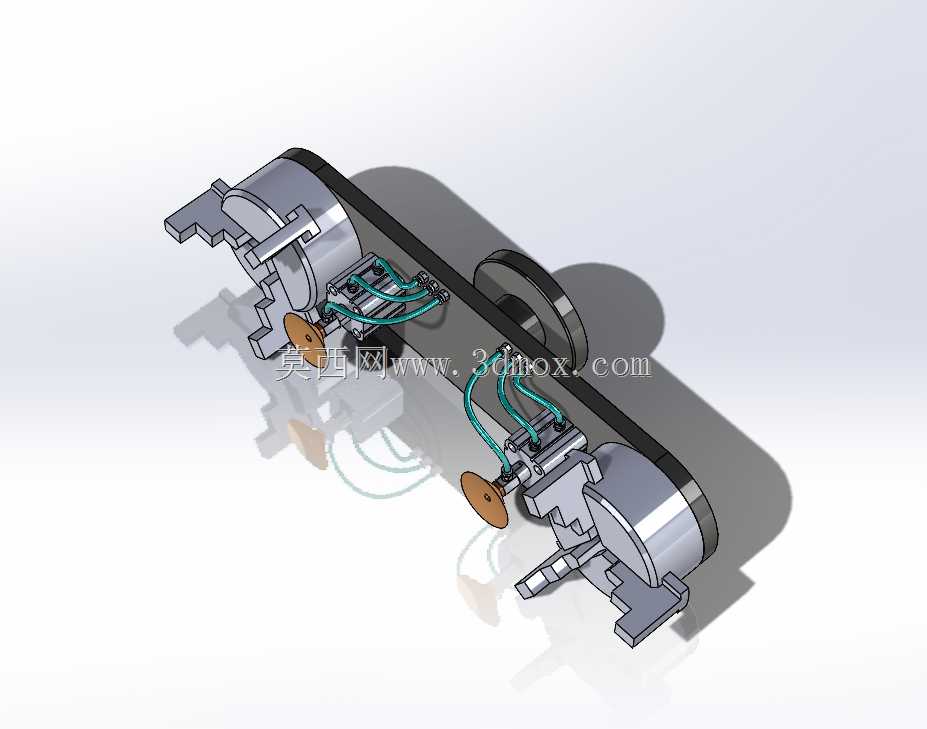

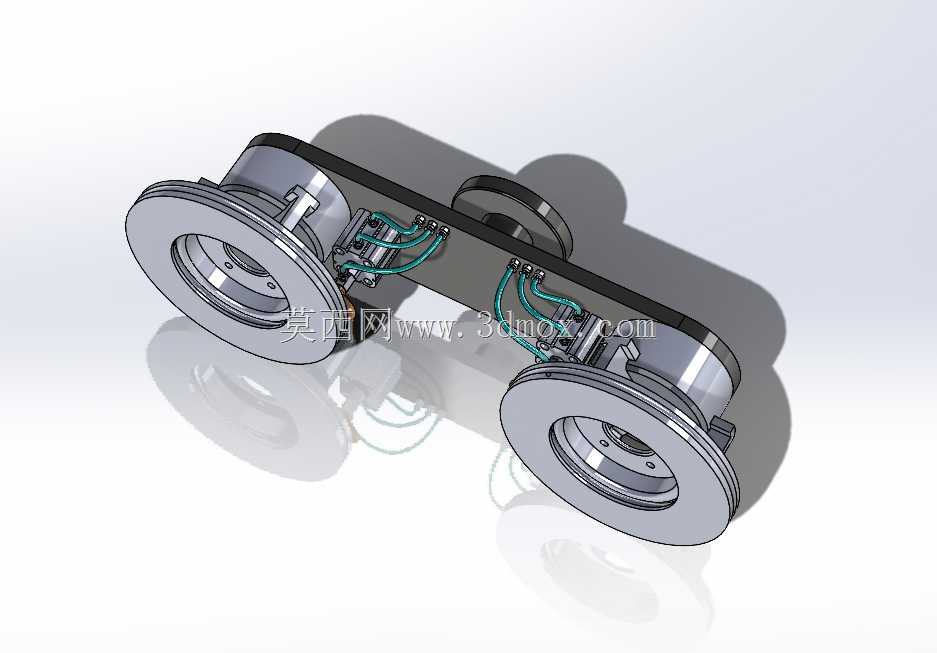

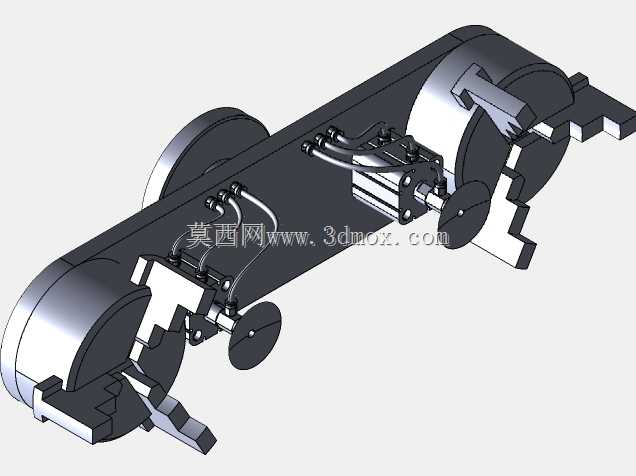

　　这款双工位圆柱夹持结构，主要面向自动化产线中圆柱类薄壁工件的上下料、转运、机加工定位工序设计，尤其适配表面易划伤、夹持力要求均匀的筒状、轴类零件，常见于3C电子外壳加工、小型精密轴类车铣工序、薄壁管件焊接工位的工件固定场景，相比传统单夹爪结构，双工位对称布局可同时完成两个工件的夹持动作，能大幅缩短产线上下料的等待节拍，提升单工位的作业效率。结构设计上采用对称式长基座布局，两端夹持单元完全镜像，中间预留真空管路走线空间，基座底部设置标准安装孔位，可直接适配市面主流的直线滑台、六轴机器人末端法兰的安装尺寸，安装边界预留了足够的管路弯折空间，不会出现气管与周边结构干涉的问题。夹持端采用真空吸附配合机械卡爪限位的复合结构，

　　接触位置配套软质衬垫，既可以通过真空负压提供足够的吸附力避免工件脱落，又能通过卡盘与钳口的机械限位抵消加工过程中的径向切削力，同时软质衬垫可避免刚性接触划伤工件表面，针对薄壁类圆柱件的夹持变形问题做了专门优化，夹持力分布均匀，不会出现局部应力集中导致的工件形变。设计过程中优先考虑了管路的内置布局，所有真空气管均沿基座内部的走线槽排布，仅在夹持端预留短距离接头连接位，避免外置管路在设备往复运动过程中出现剐蹭、弯折损耗，延长管路使用寿命。夹持单元的行程适配一定直径范围内的圆柱工件，无需更换夹爪即可覆盖常规小型圆柱件的夹持需求，钳口的贴合面做了仿形弧度处理，与圆柱工件的外圆面贴合度更高，受力更均匀。整体结构的运动部件均做了轻量化处理，在保证结构刚性的前提下降低了整体重量，适配机器人末端负载的选型要求，不会因为夹持结构自重过大影响机器人的运动速度与负载余量。
