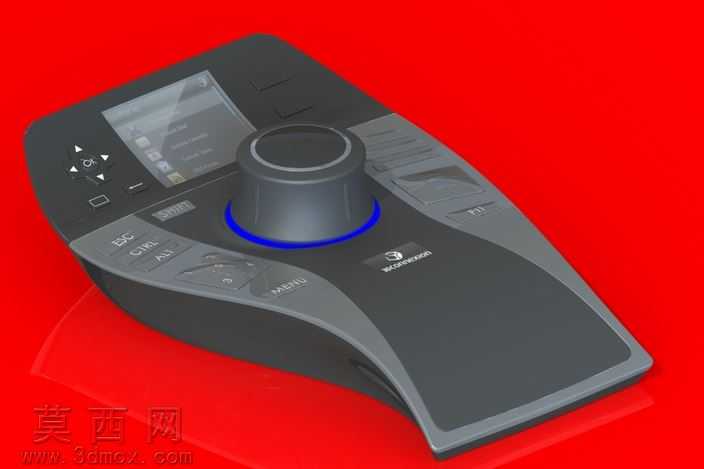

3D空间操控鼠标工业外观结构设计

本次三维设计围绕3D空间操控鼠标展开完整建模工作，首先基于人机工程学逻辑确定整体握持轮廓，建模初期先绘制主体曲面骨架，通过多段样条曲线勾勒出贴合手掌自然放置弧度的侧边轮廓，确保长时间操控时手腕无悬空压迫感。主体建模阶段先完成底座曲面的放样成型，对底座边缘做连续圆角过渡处理，避免生硬棱角破坏握持手感，同时保证底座放置的平稳性。中部操控区域以中心旋钮为核心建模对象，先绘制旋钮的旋转截面轮廓，通过旋转凸台生成基础柱体，再对旋钮顶部做内凹弧面处理，匹配指腹贴合弧度，旋钮底部预留环形灯带安装槽位，建模时精确控制槽宽与深度，保证灯带装配后无突出或凹陷偏差。按键区域建模时，按照功能分区排布多组实体按键，左侧设置方向操控按键组，通过阵列与位置约束保证按键间距符合手指点击的操作范围，中部靠近旋钮位置设置功能快捷键组，对每个按键做独立的拉伸切除与凸台成型，预留按键按压的活动间隙，同时还原按键表面的标识蚀刻凹槽细节。上部显示屏区域通过拉伸切除生成屏幕安装沉台，精确匹配屏幕装配尺寸，屏幕边框做窄边处理，保证视觉简洁性。材质与渲染阶段，主体外壳采用哑光磨砂硬质塑料材质，调整材质粗糙度参数模拟细腻磨砂触感，侧边握持区域采用软胶材质，调整材质反射率与凹凸贴图模拟软质防滑纹理，旋钮部分采用亮面金属质感材质，与主体哑光材质形成视觉层次对比，环形灯带区域设置自发光材质，调整发光强度与光晕范围还原冷蓝色灯光效果。建模过程中对所有装配间隙做干涉检查，确保按键、旋钮、屏幕等部件装配后无结构冲突，整体曲面做连续性检查，保证G2连续的曲面顺滑度，还原产品从外观轮廓到内部装配结构的完整设计细节，兼顾外观美感与实际使用的操作合理性。
