可识别颜色的自主乒乓球拾取投射装置

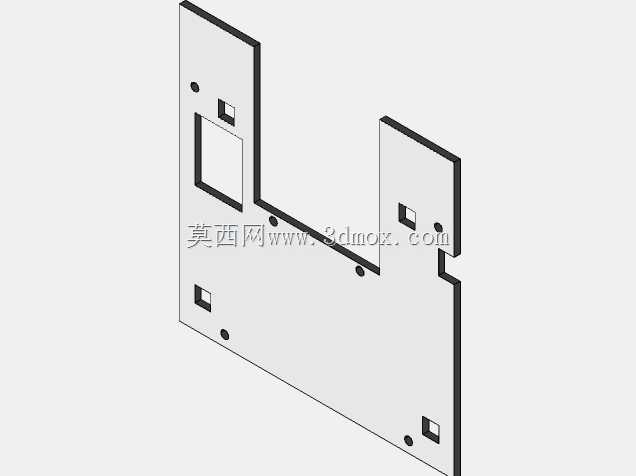

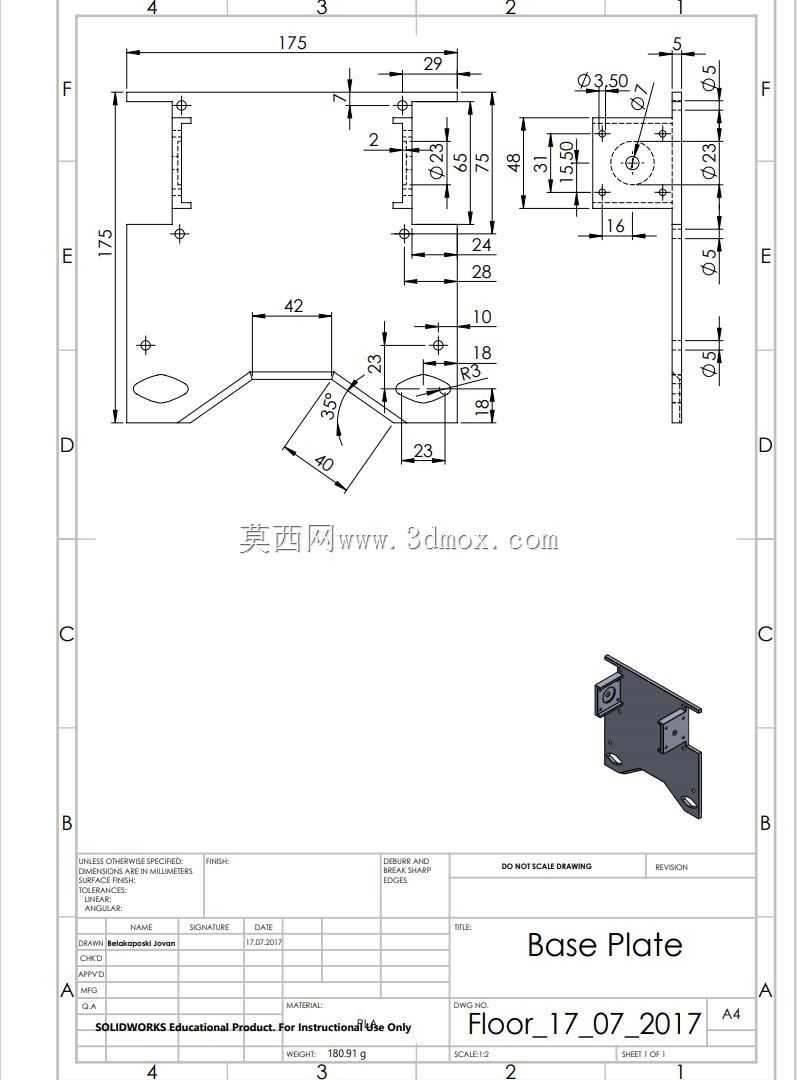

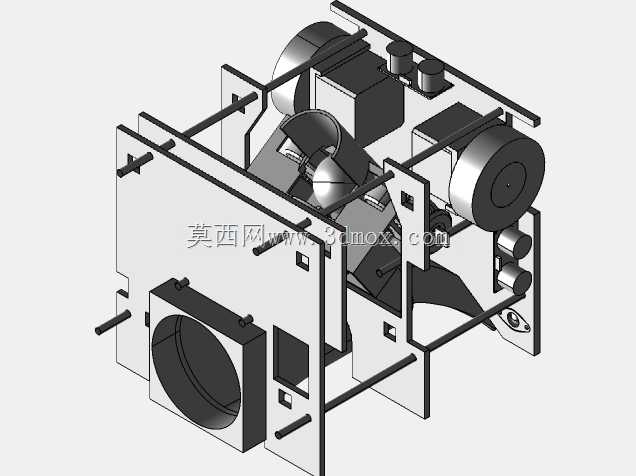

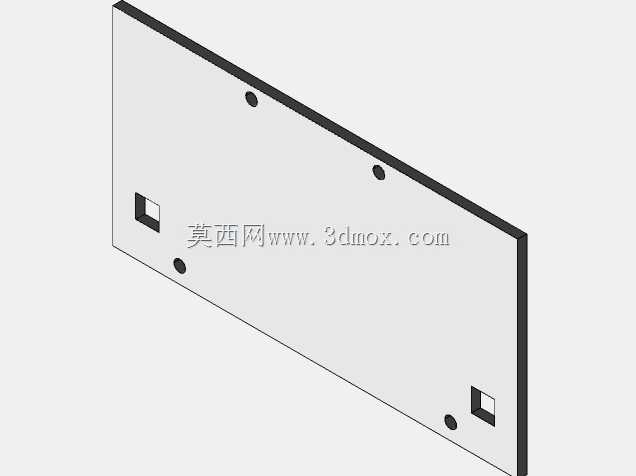

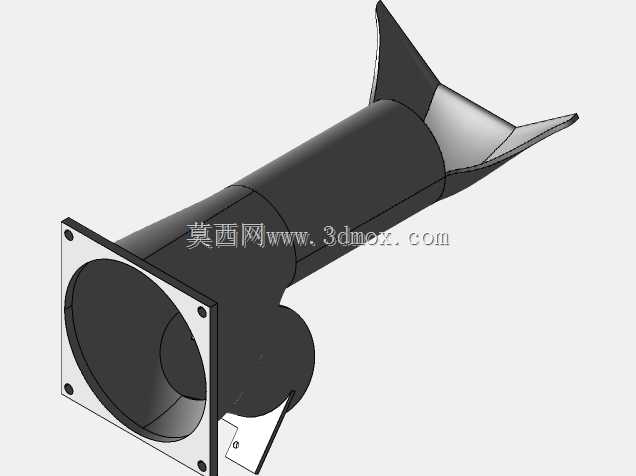

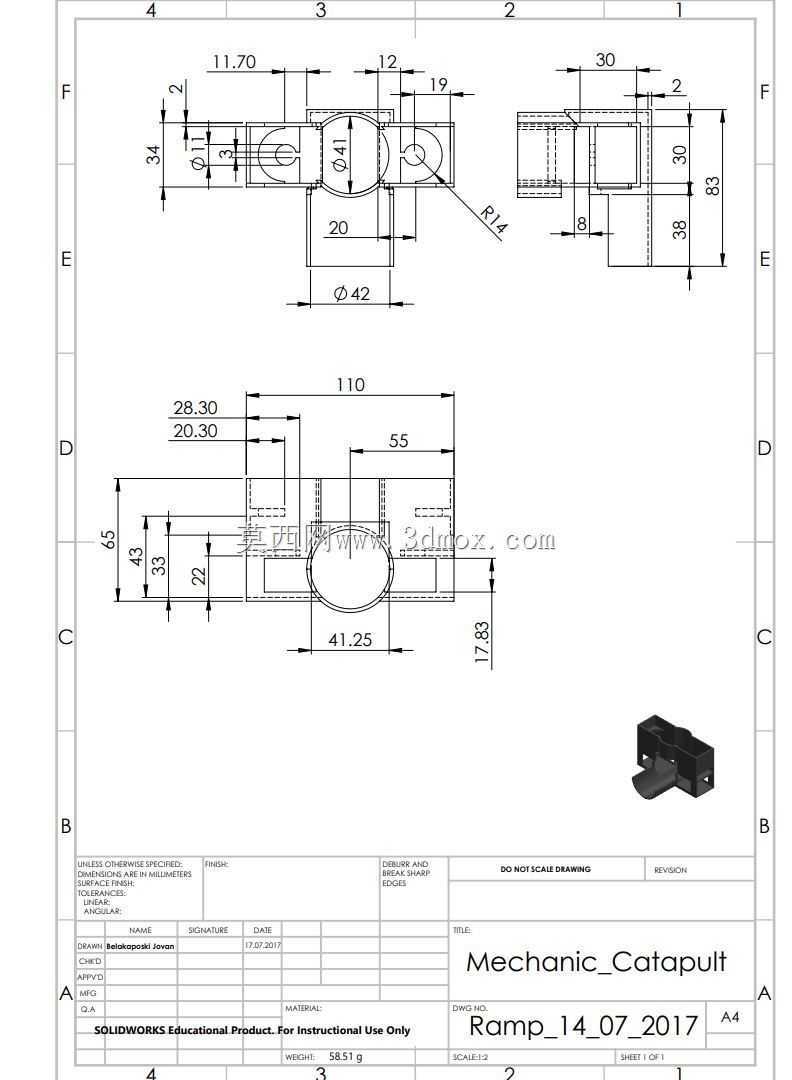

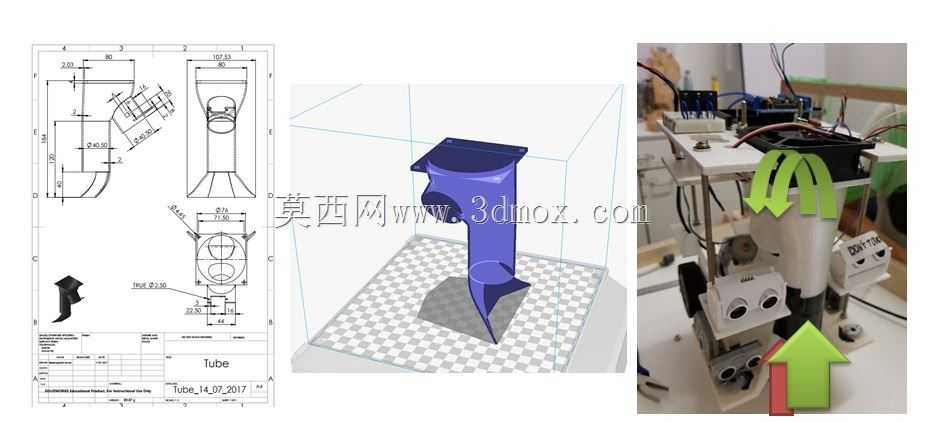

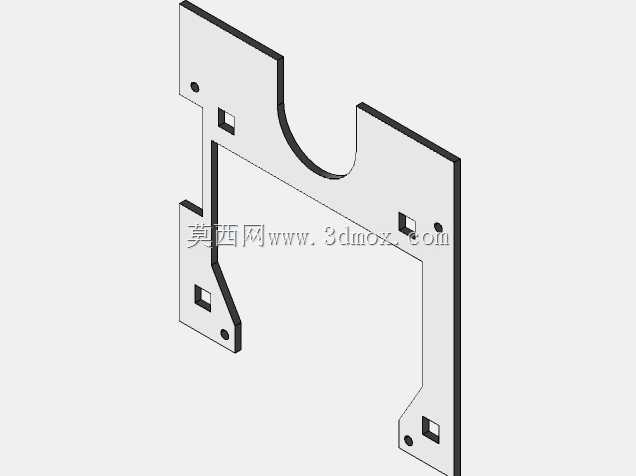

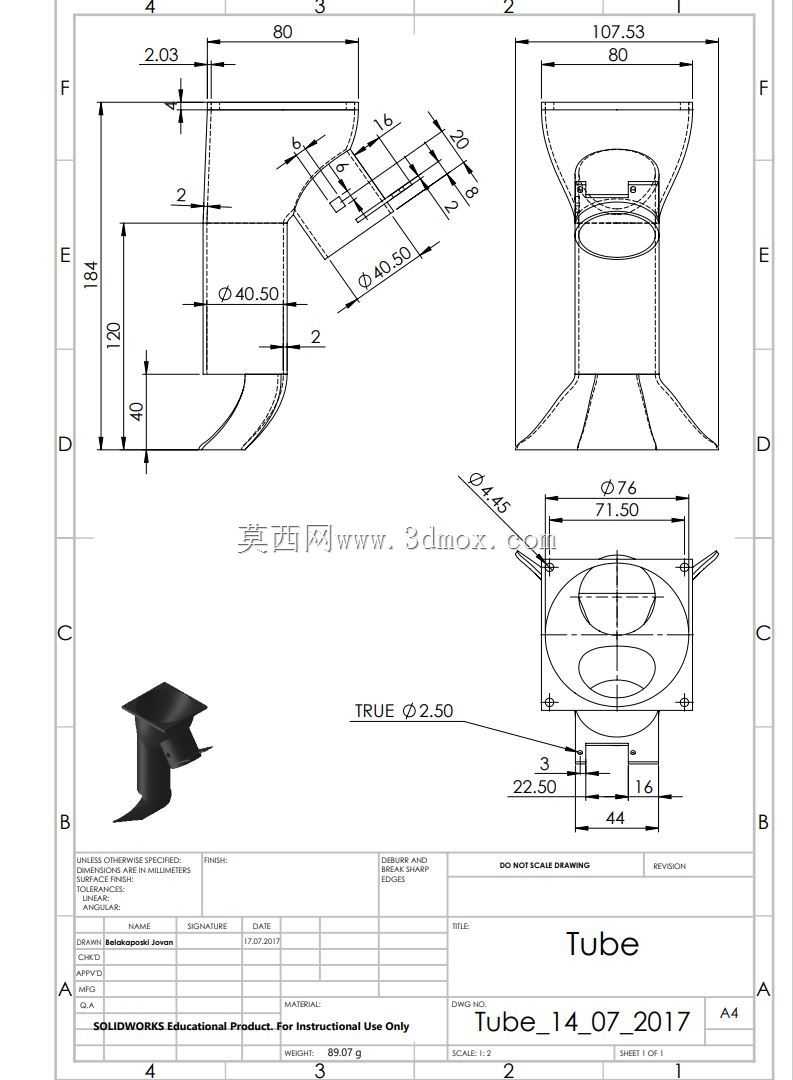

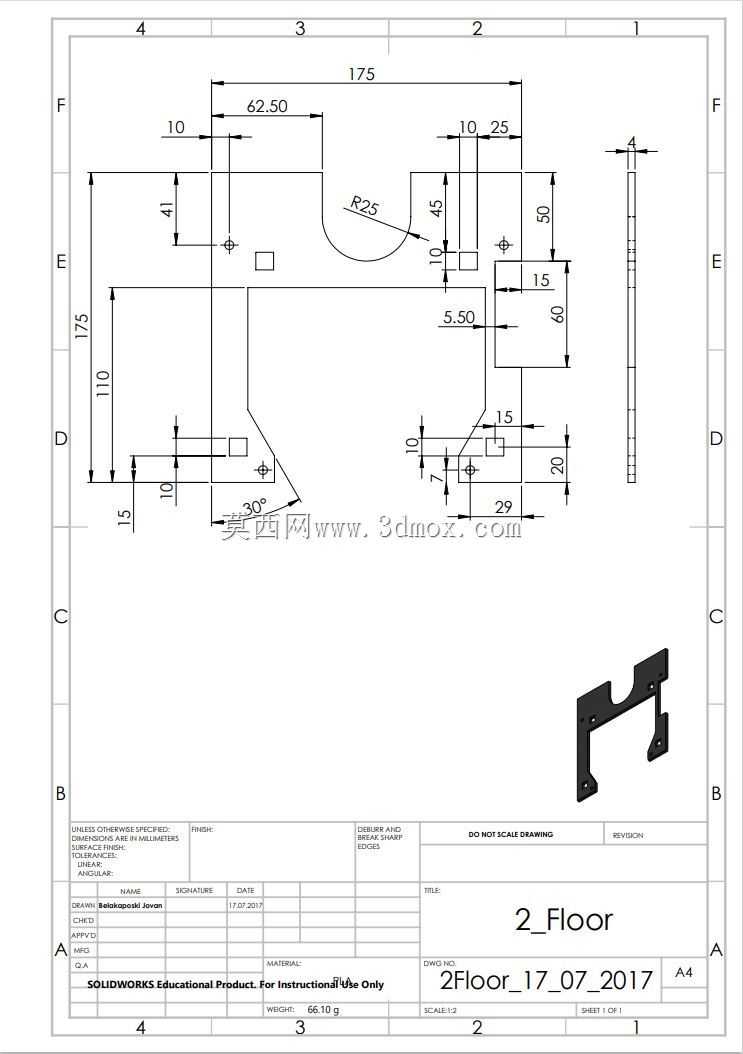

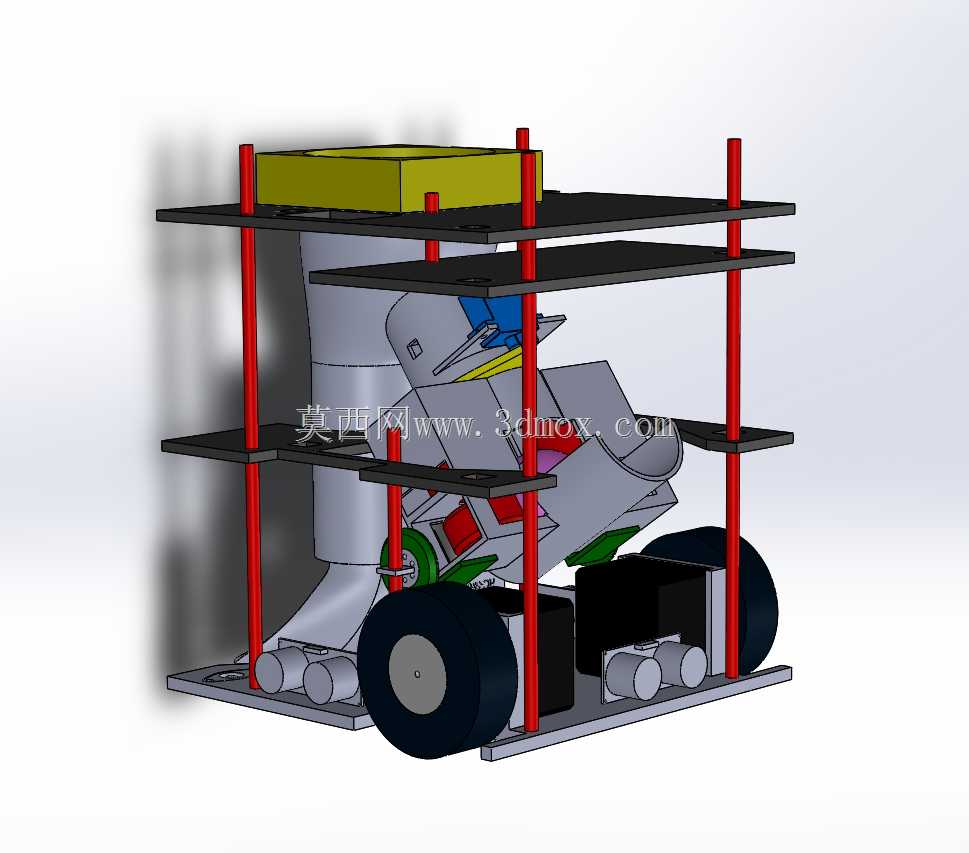

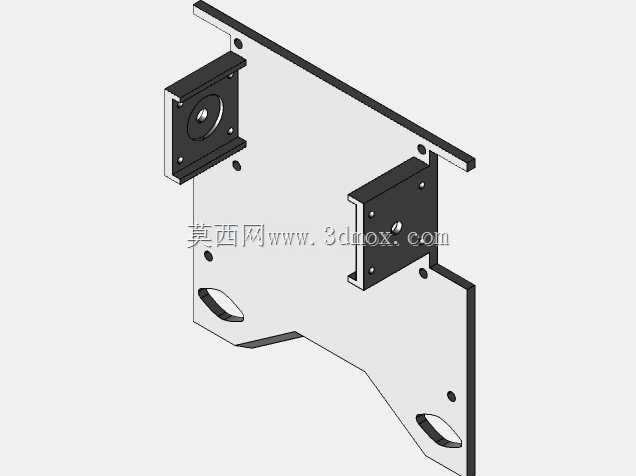

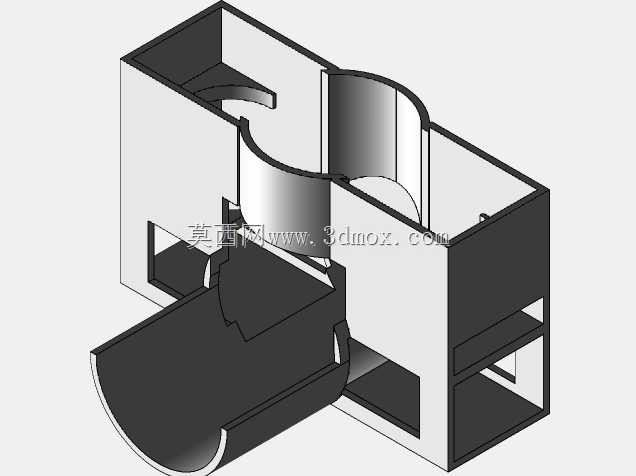

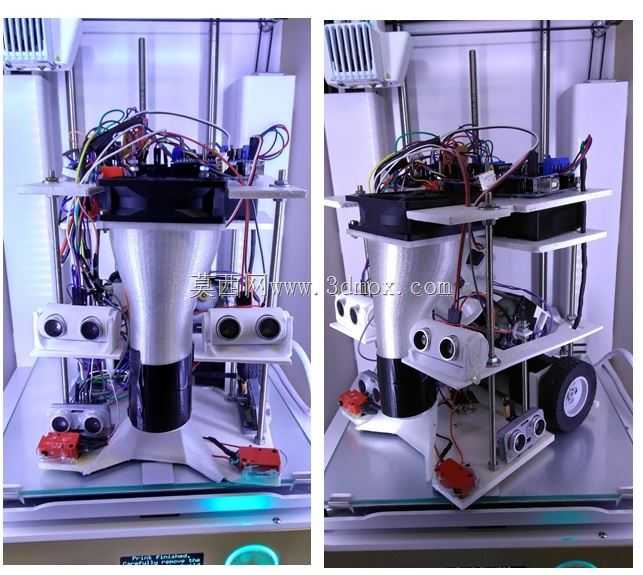

该装置面向教学实训、球类运动辅助场景开发，核心功能是完成指定颜色乒乓球的自主搜寻、拾取与定向投射，可替代人工完成训练用球的回收、定点发球作业，也可作为机电一体化教学的综合实训载体，覆盖传感器应用、运动控制、结构设计多个教学模块。整机采用分层堆叠式框架布局，底部为移动行走层，搭载差速驱动轮组与多组超声波测距传感器，可实现行进过程中的障碍物规避，行走轮的安装位置经过重心校核，确保上部投射机构动作时整机不会出现侧翻，底部框架预留了电池仓与主控板安装位，所有走线沿铝型材立柱内侧排布，避免运动过程中出现线缆剐蹭。中部为储球与投射层，漏斗式导球结构采用大倾角光滑内壁设计，可让拾取到的乒乓球依靠自重顺滑进入发射轨道，不会出现卡球问题，发射轮组采用对置摩擦轮结构，可通过调整两轮转速差控制出球的旋转方向与落点范围，投射角度调节机构采用舵机驱动，可在水平与俯仰两个维度调整出球方向，满足不同场地的投射需求。上部为视觉识别层，搭载的颜色识别传感器可在预设距离内识别乒乓球的色彩特征，配合底部的行走驱动逻辑，可自主导航至目标球位置完成拾取作业。整机大部分结构件采用熔融沉积成型工艺制作，在设计阶段就针对3D打印的工艺特性做了优化，所有非配合面均预留了打印余量，配合面采用公差带设计，无需二次加工即可完成装配，连接位置统一采用标准紧固件，降低装配与后期维护的难度。结构设计过程中重点做了重量优化，上部机构尽可能采用镂空结构降低整机重心，同时对投射时的后坐力做了受力传导设计，将发射瞬间的冲击力直接传导至底部框架，避免连接位置出现应力集中导致的结构损坏。传感器的安装位置经过多轮调试，测距传感器的探测范围覆盖整机360度近距区域，颜色识别传感器的安装高度匹配乒乓球的常规落点高度，无需额外调整角度即可完成目标识别，各模块的安装位均预留了调节余量，可根据实际使用场景更换不同参数的传感器组件。
