袋装物料分拣装袋一体化工业设备结构

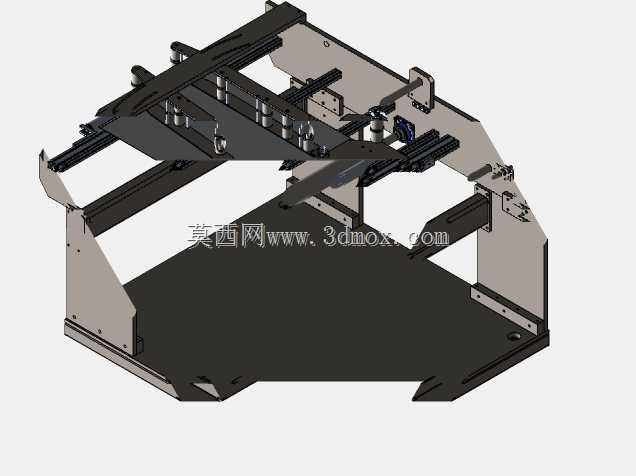

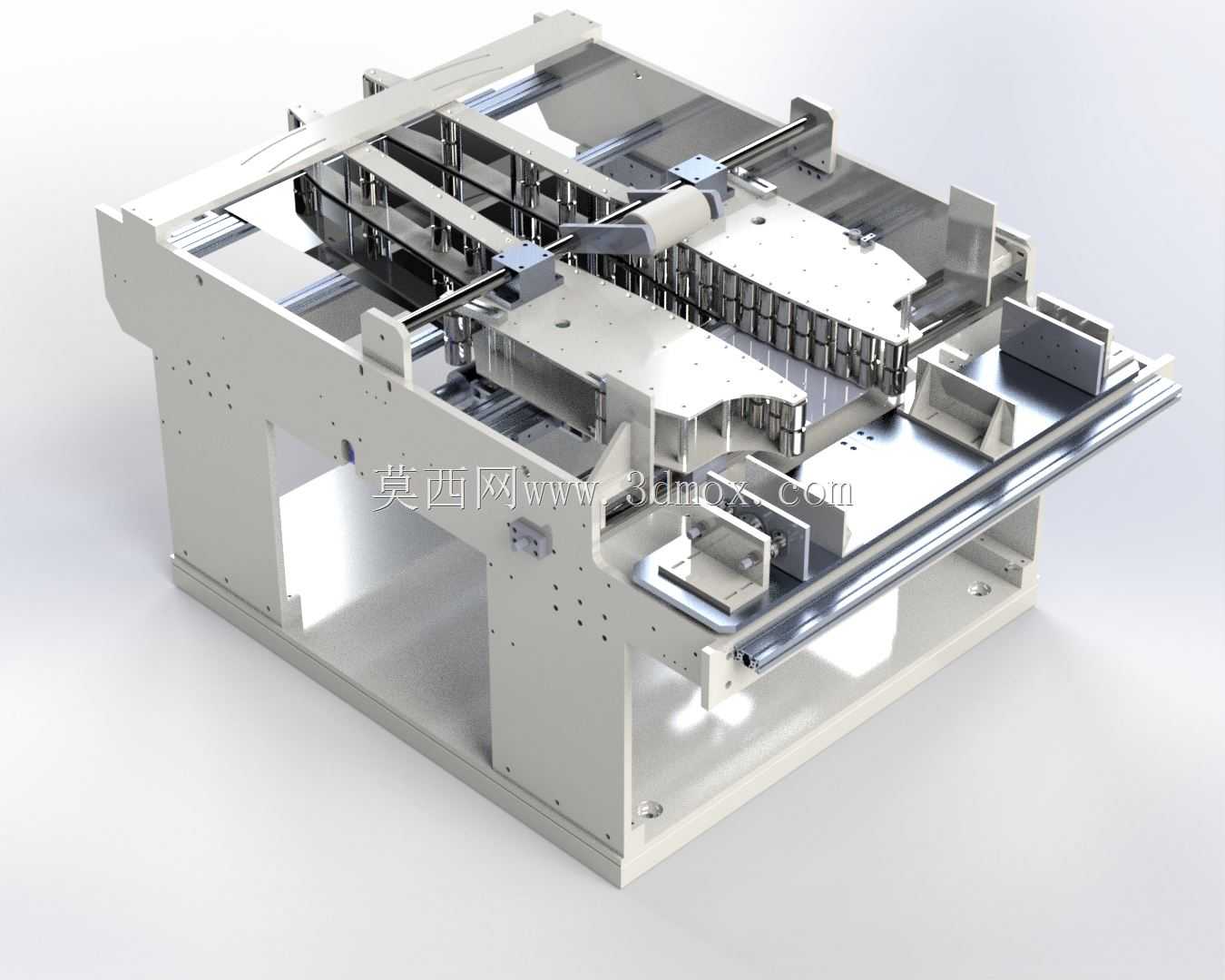

在快消品、食品加工、小五金零配件分装的生产场景里，这类集成分拣与装袋功能的设备，往往衔接前段物料整理工位与后段封箱码垛环节，替代传统人工分拣装袋的重复劳作，能稳定适配袋装规格统一、单袋物料计数或配重要求明确的连续生产工况。从结构布局来看，设备采用框架式方通焊接机身作为承载基础，所有运动模组均安装在经过平面铣削加工的安装基准面上，保证长周期运行下的装配精度不发生偏移，机身底部预留的可调脚杯安装位，可适配车间地面存在30mm以内高低差的安装场景，无需额外预制高精度安装地基，降低产线部署的土建成本。设备中段的多列并行输送轨道采用模块化快拆设计，单条轨道可通过松开侧边的两颗锁紧手柄完成整体拆卸，方便生产换型时根据袋装物料的外形尺寸调整轨道间距，适配宽度从80mm到260mm区间的不同规格包装袋输送需求，轨道上方设置的拨料机构采用曲柄连杆驱动，动作节拍可根据前段物料供给速度做无级调整，能将连续输送过来的物料按设定数量拨入下方的待装袋工位，避免多装、漏装的情况出现。两侧的直线导轨副承担装袋工位的开合导向动作，导轨选用带预压的滚珠线性导轨，重复定位精度控制在0.1mm以内，保证开袋撑口动作能精准对准物料下落通道，不会出现袋口偏移导致的物料撒漏问题，设备的护板均采用折弯成型的钣金件，所有外露边都做了倒钝处理，既可以避免生产过程中操作人员误触运动部件，也能减少车间粉尘落入传动机构内部，降低日常维护的清洁工作量。在设计逻辑上，该设备优先考虑了产线的兼容性，进料端预留了标准输送线对接接口，可直接与上游的理料机、配重秤等设备做信号联动，不需要额外增设中转转接工位，出料端的高度设置为850mm，刚好匹配常规封袋设备的进料高度，能直接嵌入现有成熟包装产线做产能升级，不需要对原有产线做大规模改造。设备整体的横向安装尺寸控制在1800mm，纵向深度1200mm，机身最高点距离地面1100mm，不会占用过多车间层高空间，上方预留的气动元件安装位可根据实际需求加装袋底振实机构，针对容易出现架桥现象的颗粒状物料，可在装袋过程中通过小幅振动让袋内物料排布更紧实，减少包装袋的空余量，提升单箱码垛的装载数量。
