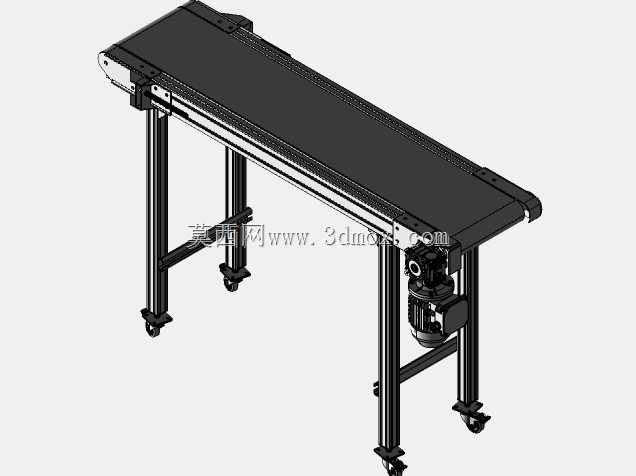

铝型材框架平皮带输送设备结构

这款平皮带输送结构采用工业铝型材作为主体框架，在轻工制造、电子组装、包装分拣等产线场景中应用广泛，可完成零散工件、包装成品、轻型加工件的水平段转运，衔接前后工序的加工、检测、包装工位，替代人工重复搬运作业，降低产线流转的人力损耗。设备的驱动端集成在机架单侧下部，采用电机搭配减速机构的直连布局，通过传动辊带动环形平皮带运转，驱动端设置张紧调节结构，可在皮带长期运行出现松弛后调整张紧量，避免皮带打滑、跑偏影响输送稳定性。机架支腿采用同系列铝型材拼接，底部配置可调脚杯与万向脚轮组合结构，脚杯可调整设备整体水平度，抵消地面不平整带来的机架晃动，脚轮则方便产线布局调整时的整段设备移位，移位后降下脚杯即可完成固定，无需额外打膨胀螺栓做地面固定，适配柔性产线的快速调整需求。皮带两侧的铝型材侧边设置导向挡边，可避免输送过程中轻型工件从皮带侧边滑落，挡边与皮带表面预留微小间隙，不会摩擦皮带表面造成额外磨损。设计阶段优先考虑模块化拼接逻辑，所有铝型材连接采用标准T型螺栓与角件固定，无需焊接加工，单段输送长度可根据产线实际需求灵活裁切型材调整，两端的从动辊与驱动辊均采用带座轴承固定，辊筒表面做滚花处理，增大与皮带内侧的摩擦力，减少传动丢转的概率。设备的安装边界需预留驱动端的电机维护空间，单侧至少留出电机长度1.2倍的操作空间，方便后期检修、更换减速电机或者调整皮带张紧度，设备上部无突出结构，可直接对接各类加工设备的出料口，支腿的高度调节范围可覆盖多数常规工作台的高度差，能适配750mm到900mm区间的主流产线作业高度，无需额外做加高或者裁切支腿的改造。皮带表面采用哑光耐磨PVC材质，可适配常规干燥工况下的工件输送，若有防静电需求可直接替换同规格防静电皮带，无需改动机架与辊筒结构，整体结构的通用化程度较高，可作为标准输送单元直接嵌入各类自动化产线布局中。
