螺旋输送绞龙叶片轴结构设计

在散料输送环节，螺旋输送轴是核心执行部件，常见于粮食加工、建材生产、粉体化工、污水处理等场景的密闭输送设备中，依靠螺旋叶片的旋转推力，将粉状、颗粒状甚至小块状物料沿轴向推送，可实现水平、倾斜甚至短距离垂直方向的物料转运，相比皮带输送更适合易扬尘、易洒落的散料，全封闭壳体结构能避免物料外泄与外界杂质混入。

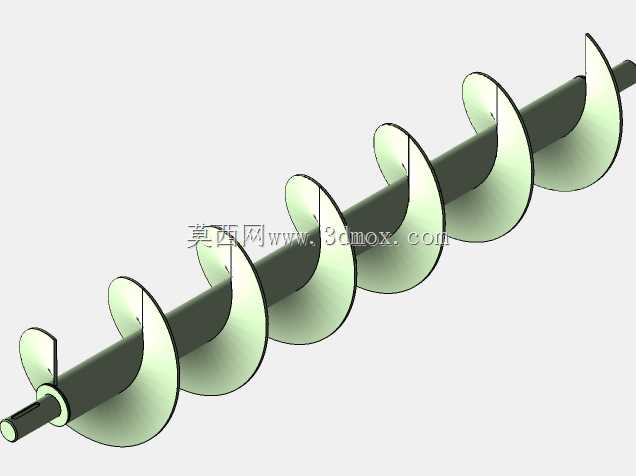

该部件采用芯轴加连续螺旋叶片的焊接结构，芯轴作为承载核心，需要传递驱动端的扭矩，同时承受叶片推送物料时产生的径向载荷与轴向反力，设计时在芯轴端部预留了键槽安装位，可通过平键与驱动端的联轴器、减速机输出轴直接连接，安装时需保证芯轴的同轴度，避免运转时出现偏摆导致叶片刮蹭壳体。螺旋叶片采用等螺距连续结构，叶片外缘与输送壳体内壁保留均匀间隙，既避免运转卡滞，又能减少物料残留，叶片与芯轴的连接采用满焊工艺，焊缝需打磨平滑，防止物料挂附在焊缝位置造成积料堵塞。

从安装边界来看，该部件适配直径200规格的输送管体，有效输送段长度适配1200跨度的输送工位，芯轴直径40，端部键槽规格为10x60，安装时两端需配套带座轴承作为支撑，支撑点位置需避开叶片区域，保证轴承座的安装平面与芯轴轴线垂直，避免附加弯矩缩短轴承与轴的使用寿命。设计过程中针对散料输送的磨损问题，叶片边缘可根据输送物料的磨琢性选择加厚处理或者堆焊耐磨层，芯轴选材采用常用结构钢，焊接后需做去应力处理，避免长期运转出现焊缝开裂、轴体变形的问题。

实际选型应用时，需匹配输送物料的堆积密度、输送倾角、输送量来校核轴的抗扭强度与叶片的推力参数，该结构的螺旋轴在小流量短距离输送场景中通用性较强，结构简单易维护，故障点多集中在两端轴承密封与叶片磨损位置，日常维护只需定期检查密封件磨损情况、补焊磨损的叶片边缘即可，无需复杂的拆解维护。建模时需注意螺旋叶片的成型工艺，实际生产中多采用钢带拉伸成型后焊接到芯轴上，建模时的螺旋线参数需匹配实际拉伸成型的螺距与升角，避免设计参数与生产加工出现偏差，导致叶片无法顺利装配到壳体内。
