SUS304材质缝纫机用合页铰链结构

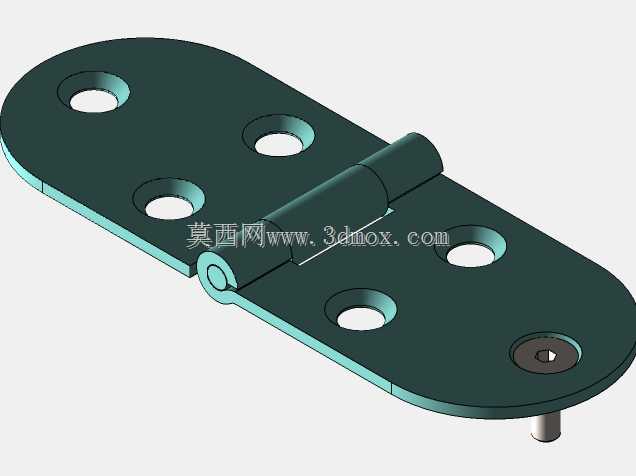

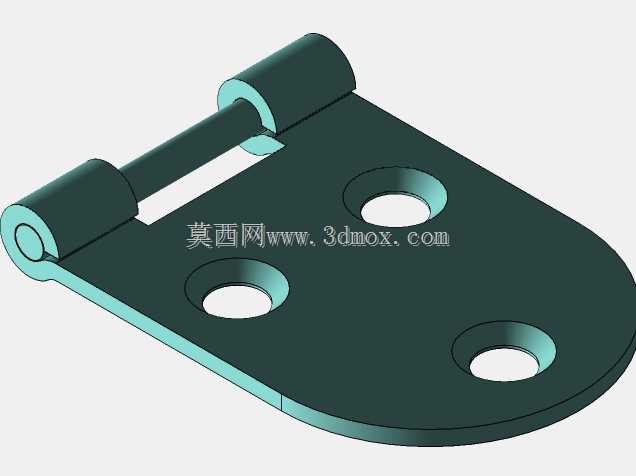

日常做缝纫设备结构迭代时，这类铰接件是很容易被忽略但直接影响设备开合体验的部件，很多工业缝纫机的翻盖检修位、台板拓展折叠段、护罩开合部位，都需要这类小尺寸平开合页来实现转动连接，相比外露的大规格合页，这款薄型平铰链能完全贴合安装面，不会突出台板表面勾扯布料，也不会在缝纫作业过程中卡到送布牙周边的走线。从结构设计逻辑来看，这款铰链采用对称双页片布局，每页片设置三个安装孔，安装时孔位对齐安装面的预钻孔位，用对应规格的紧固件锁紧即可，中间的卷边转轴采用一体卷制工艺，转动间隙控制在极小范围，开合过程没有明显旷量，不会因为长期开合出现页片错位的问题。材质选用SUS304不锈钢，本身具备不错的防锈能力，缝纫车间常年存在布料纤维浮尘、偶尔会溅到缝纫机油或者清洁用的水剂，不锈钢材质不会像普通冷轧钢合页那样容易生锈卡滞，长期使用也能保持顺滑的转动手感。安装边界上，页片整体为长圆形端头设计，没有尖锐的直角突出，安装后边缘不会割伤操作人员，也不会勾住缝纫过程中移动的面料，整体厚度较薄，安装后两个连接面闭合时间隙极小，不会出现明显的台阶落差。做结构选型的时候要注意，这类铰链的承重能力和页片厚度、转轴配合精度直接相关，这款的尺寸规格适配缝纫机上的轻载开合部位，比如小型护罩、侧边拓展台板，不适合用在大重量的设备门板上。建模的时候要注意转轴部分的配合间隙，卷边的同轴度要控制到位，不然模拟开合的时候会出现干涉，安装孔的沉头深度要和所选紧固件的头高匹配，保证锁紧后螺丝头不突出页片表面，避免影响安装面的贴合度。实际装配调试的时候，要保证两个页片的安装面处于同一平面，不然强行锁紧螺丝会让转轴产生额外的内应力，长期开合容易出现转轴磨损加剧、开合卡涩的问题，页片边缘做了小倒角处理，安装的时候不会划伤安装面的喷涂层，也能避免操作人员装配时被锐边割伤。
