法兰式多通路导电滑环结构设计

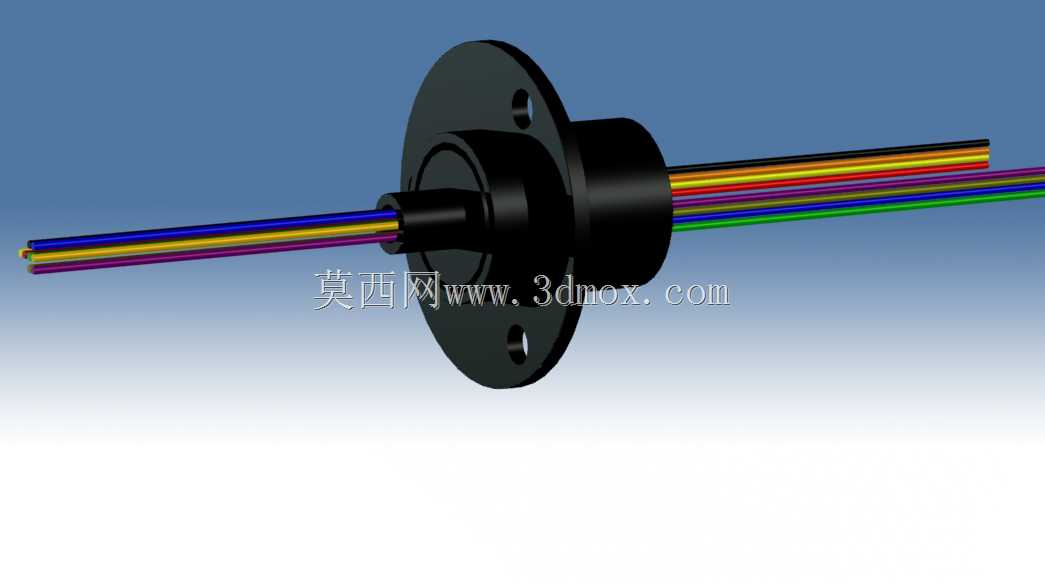

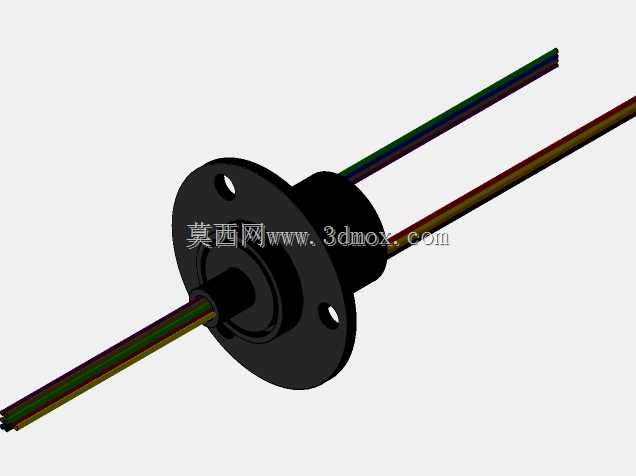

这款法兰安装式导电滑环，主要解决设备相对旋转部位的动力与信号传输问题，避免转动过程中导线缠绕扭断的故障，在需要360度连续旋转同时传输功率、控制信号的工况中应用广泛，比如自动化转台、包装机械旋转工位、安防云台、医疗检测旋转设备、风电桨叶变桨机构等场景都能见到这类部件的身影。从结构设计来看，该滑环采用法兰盘安装形式，法兰端设置两个对称安装孔，安装时可通过螺栓直接固定在设备的静止端基座上，安装定位便捷，能承受一定的径向与轴向载荷，保证旋转过程中整体结构的稳定性。滑环主体为圆柱形结构，转子端与定子端分别引出多色导线，不同颜色对应不同通路，方便现场接线时快速区分功率回路与信号回路，减少接线错误率。设计时充分考虑了旋转部位的同轴度要求，法兰安装面与转子轴线的垂直度公差控制在合理范围，避免安装后旋转过程中出现偏磨、卡滞的问题，延长滑环的使用寿命。从安装边界来看，该滑环主体外径适配常规小型设备的安装空间，法兰盘直径大于主体直径，安装时不需要在设备面板上开设过大的过孔，仅需留出主体穿过的通孔即可，法兰贴合在安装面板外侧完成固定，安装拆卸都比较方便。转子端的出线长度可根据设备内部布线需求调整，定子端出线同样预留足够的接线余量，适配不同设备内部的走线空间。功能上，这款多通路滑环可同时传输多路动力电源与低频控制信号，通路之间做了绝缘隔离处理，避免不同回路之间出现信号干扰，保证信号传输的稳定性，动力通路可承载额定范围内的工作电流，满足小型旋转设备的供电需求。在结构细节上，滑环内部的接触件采用耐磨导电材质，配合合理的接触压力设计，保证旋转过程中接触电阻稳定，不会出现瞬断的情况，外壳采用硬质绝缘材质，既起到内部结构的防护作用，也能避免外部灰尘、杂物进入内部接触部位，同时具备一定的绝缘性能，防止出现漏电风险。实际选型应用时，可根据设备需要的通路数量、额定电流、信号类型、安装空间尺寸来匹配对应规格的滑环，这款滑环的尺寸参数适配多数小型自动化旋转设备的安装需求，不需要对设备原有安装结构做大幅改动即可完成替换安装。建模过程中严格按照实际安装配合尺寸构建各部分结构，法兰安装孔的位置度、主体各段的同轴度、出线端的尺寸都符合实际加工与装配要求，可直接用于设备装配干涉检查、安装布局模拟，也能作为同类型滑环选型设计的参考模型，帮助结构设计人员快速完成旋转部位的布线与部件选型工作，减少重复建模的工作量。
