适配GoPro支架的M5Stack激光切割连接接头

在嵌入式开发与户外拍摄结合的应用场景中，不少开发者会选用M5Stack模块化开发板作为便携数据采集、运动状态记录的核心硬件，这类开发板本身集成度高、接口丰富，但配套的固定结构往往无法直接适配市面上存量极大的GoPro系列拍摄支架，导致户外挂载、车载固定、多机位联动时需要额外捆绑固定，既影响安装稳定性，也容易遮挡开发板的侧边接口与状态指示灯。这款激光切割加工的转接接头，正是为解决这一实际安装痛点设计的结构件。

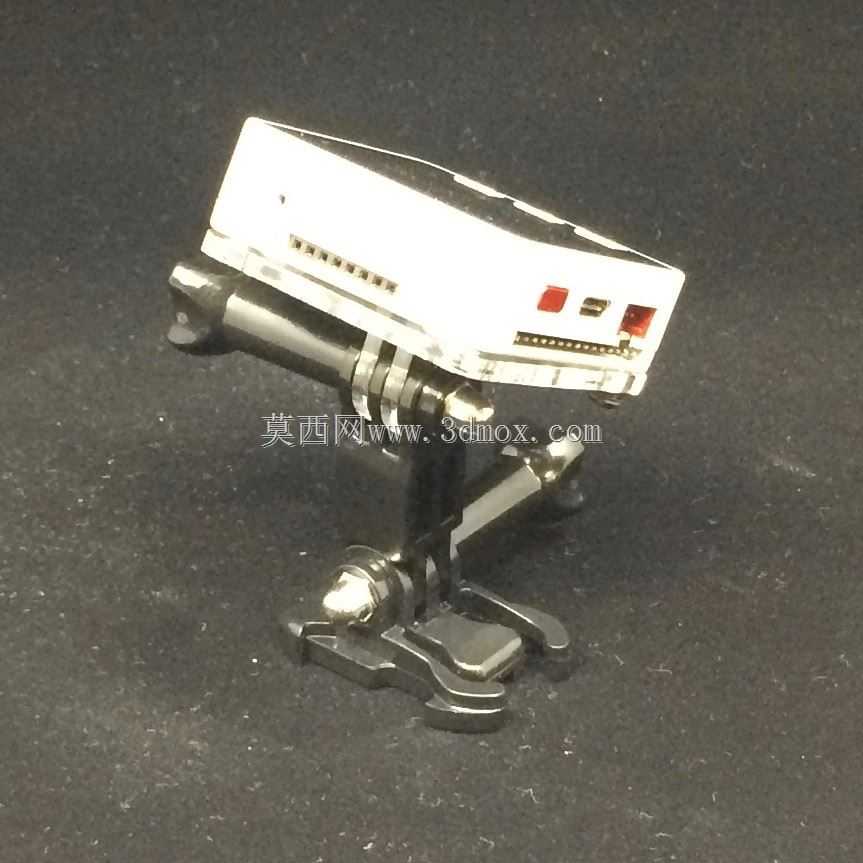

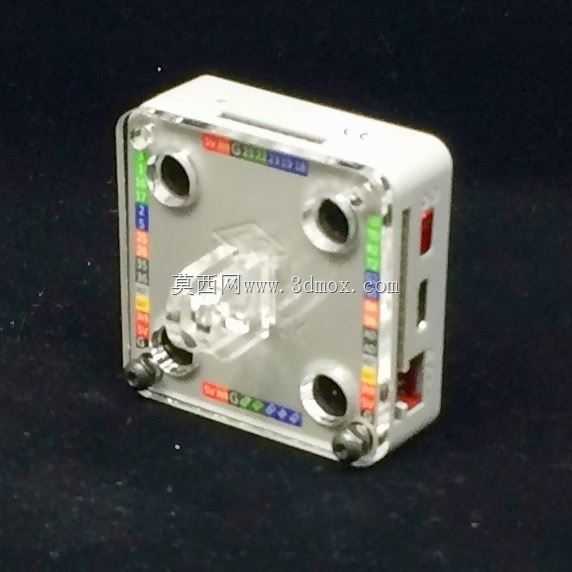

从实际安装边界来看，接头整体贴合M5Stack开发板的正面安装孔位布局，四个角的固定孔完全对应开发板自带的装配孔位，安装时无需对开发板本身做任何打孔、打磨改造，直接用配套的微型螺丝就能将接头牢牢固定在开发板正面，不会遮挡开发板侧边的Type-C接口、USB接口、TF卡槽以及复位按键，也不会覆盖板载的RGB状态灯条，保证开发板原有功能完全不受影响。接头向外延伸的卡接结构完全匹配GoPro标准支架的两爪卡接尺寸，卡接槽的宽度、插销孔的中心距都严格遵循GoPro生态配件的通用安装规范，不管是原厂的自拍杆、头盔固定座、车载吸盘，还是第三方生产的胸带、自行车夹、三脚架转接头，都能直接卡入锁紧，无需额外的转接垫片。

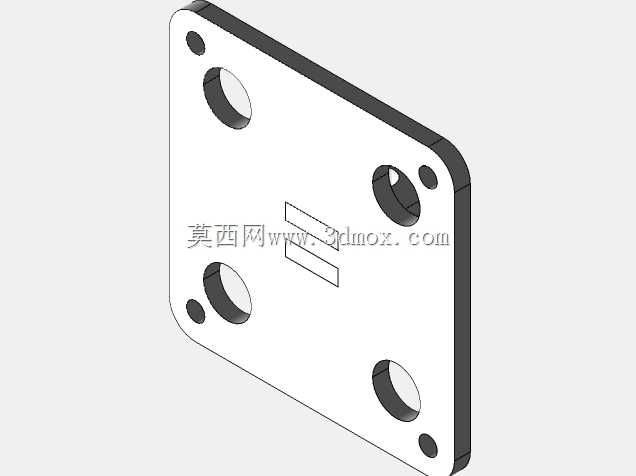

设计思路上完全围绕激光切割工艺的特性做结构优化，所有结构都采用等厚度板材切割成型，没有复杂的曲面弯折或者多件拼接结构，加工时只需要按照图纸路径切割亚克力或者薄铝板即可，不需要开模，小批量制作或者个人DIY加工的成本极低。接头中间预留的镂空区域刚好避开开发板正面的屏幕与核心元器件区域，不会影响屏幕显示内容的查看，也不会阻挡板载芯片的散热风道，长时间户外运行时不会因为结构件覆盖导致积热。卡接部位特意做了加宽受力边设计，即使在剧烈运动的振动场景下，也不会出现板材开裂或者卡接松脱的问题，固定后的整体晃动量控制在极小范围内，保证挂载的开发板不会因为支架间隙产生偏移。

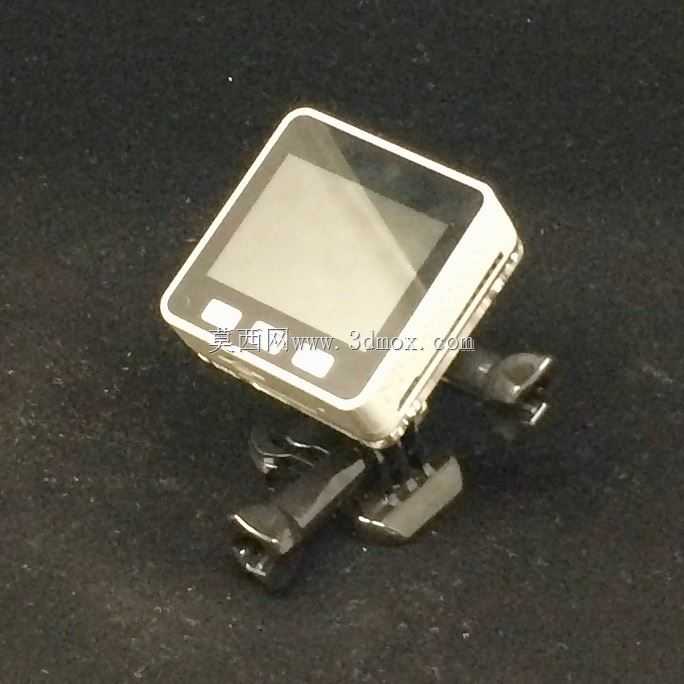

实际使用中，这款接头可以覆盖绝大多数M5Stack户外部署的安装需求，不管是做运动数据采集、车载工况记录，还是便携AI识别项目的硬件挂载，都能快速利用现有GoPro支架生态完成固定，省去了单独设计定制支架的建模与加工周期，结构本身没有易损件，反复拆装也不会出现孔位磨损的问题。
