阿尔加维游艇通风排气口结构设计

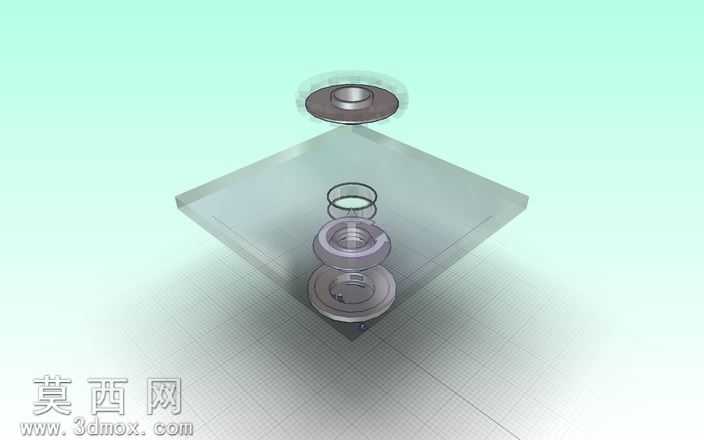

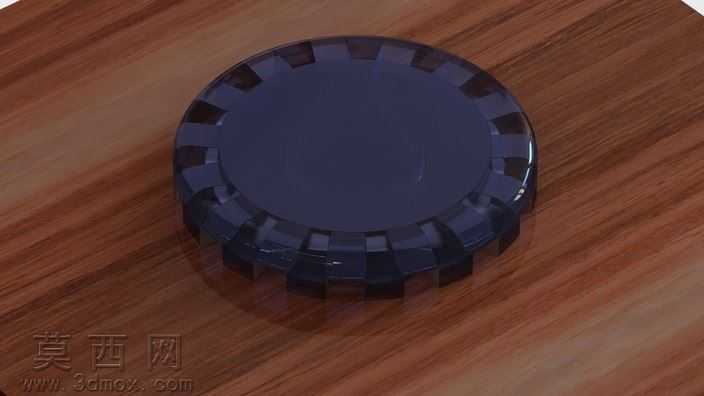

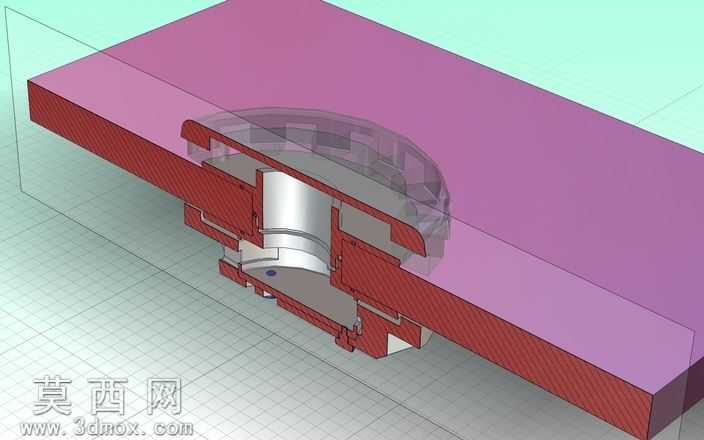

本作品为游艇配套的顶置通风排气口三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先通过旋转凸台命令生成排气口的圆形基底主体，再以圆周阵列特征完成外圈等距分布的防滑齿结构，每一处齿形的倒角、拔模角度都经过反复调整，既保证外观的精致感，也兼顾实际使用时手动旋拧的操作手感。材质设定上，顶盖部分采用半透明钢化玻璃材质，渲染时调整了折射率与粗糙度参数，还原出深色半透材质的通透质感与边缘的光线折射效果；上下锁紧盖板采用316不锈钢材质，赋予金属拉丝纹理与适度的反射参数，适配船舶高盐高湿使用环境的材质特性；进气基座部分采用耐候工程塑料，设置为哑光深灰质感，与金属、玻璃部件形成清晰的材质层次区分；密封橡胶圈则设置为高弹性哑光黑色橡胶材质，还原橡胶件的磨砂触感与形变特性。结构设计层面，排气口整体采用上下对锁的螺纹固定结构，上盖与下座通过精密配合的螺纹副连接，无需额外工具即可手动旋紧完成安装，专门设计的密封橡胶圈被压紧在甲板安装面与顶盖之间，形成可靠的防水密封层，可阻挡航行过程中溅起的海水、雨水渗入船舱内部。外圈的齿状结构不仅起到装饰作用，更增大了旋拧时的摩擦力，即便手部沾有水渍也能轻松操作开合。进气通道采用流线型曲面设计，通过放样、边界凸台等命令构建顺滑的气流通道，既保证舱内外空气流通的排气效率，也通过曲面的导流设计减少航行时的风阻与风噪。设计过程中充分考虑船舶配件的使用场景，所有外露边缘都做了R2以上的圆角处理，避免尖锐棱角造成磕碰损伤，各部件的配合公差经过严格设定，螺纹配合间隙控制在合理范围，既保证旋拧顺畅无卡滞，也避免长期使用出现松动脱落问题。渲染阶段采用木质桌面作为展示基底，调整了环境光与补光角度，让半透明顶盖的光影层次、不锈钢部件的金属反光、橡胶件的哑光质感都得到充分展现，清晰呈现产品的外观细节与结构特点。
