双轴手动调节XY滑块数控工作台结构

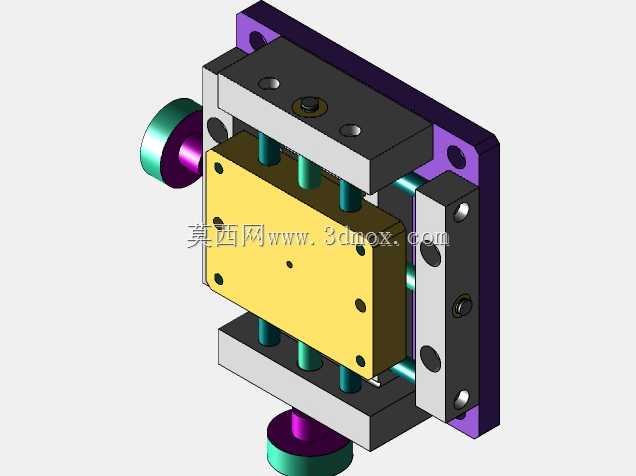

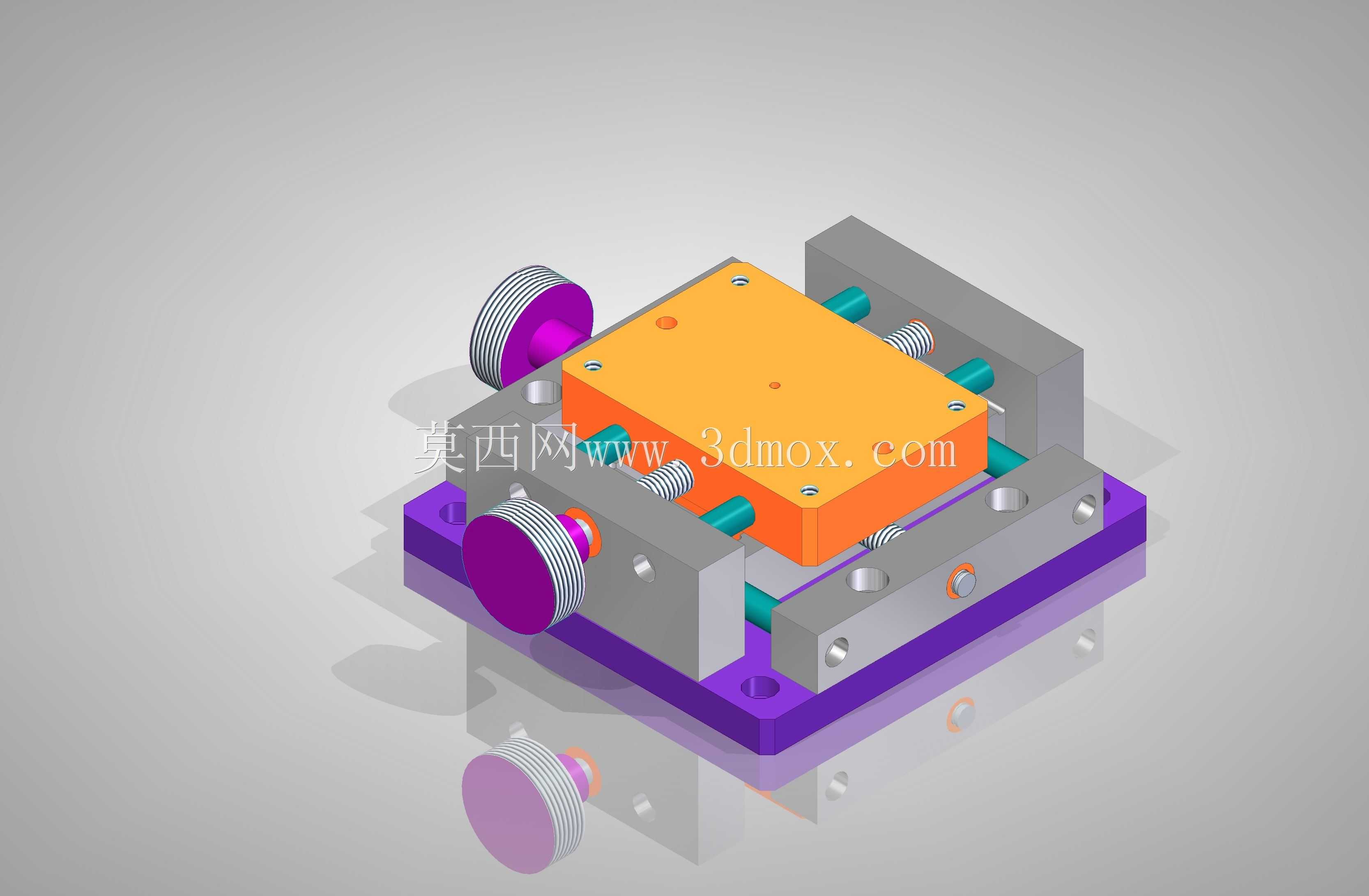

在小型数控加工、精密检测工位以及教学实验台的搭建场景中，这类手动XY双轴滑块结构是非常常见的进给定位单元，很多桌面级微型铣床、试样打点设备、视觉检测对位平台都会采用类似的结构作为基础位移载体。从结构设计逻辑来看，这套机构采用了两层正交布置的滑动副，下层滑块负责X方向的位移导向，上层滑块承载Y方向的运动组件，两个方向的调节都通过端部的手轮配合螺纹螺柱实现，转动手轮时螺柱旋转带动对应滑块沿导轨方向做直线进给，弹簧组件布置在滑块与固定架之间，用来消除螺纹传动的反向间隙，避免调节时出现空程误差，保证手动进给的手感一致性和定位精度。底座采用了加厚的紫色安装基板，四个角预留了沉头安装孔，可以直接通过内六角螺栓固定在设备台架或者光学平板上，安装时需要注意基板的平面度误差，若安装基面平面度超过0.05mm，会导致滑动副卡滞，调节阻力骤增。上层的橙色安装台面上预留了多组螺纹孔，用来装夹工件、夹具或者检测探头，台面的尺寸边界刚好覆盖两层滑块的运动行程范围，不会在滑块移动到极限位置时出现台面与固定架的干涉。导向部分采用了圆柱光轴作为导轨，配合铜套或者直线轴承作为滑动支撑，这种结构相比线性导轨成本更低，维护更简单，适合低速、轻载的手动调节场景，日常使用只需要定期在光轴表面涂抹少量润滑脂即可避免卡顿。两个调节手轮都布置在机构相邻的两个侧端，操作时不需要大幅度挪动手臂就可以完成两个方向的位置微调，手轮外圈做了滚花处理，增大摩擦力，即使手上沾有少量切削液也能稳定转动。在实际选型应用时，需要注意这套结构的负载上限，由于是手动螺纹传动加光轴导向，适合承载5kg以内的工装或工件，若负载过大，会导致螺柱磨损加快，长期使用后定位精度下降。设计时特意将两个方向的行程做了等比例匹配，X和Y方向的有效调节行程一致，方便在做对位调整时计算位移量，固定架的边角都做了倒角处理，避免安装调试时划伤操作人员，整体结构没有冗余的零件，拆解后可以快速完成清洁和易损件更换，非常适合教学场景下做机械传动结构的演示，也能直接集成到小型专用设备中作为定位模块使用。
