小型平皮带主驱动输送作业台结构

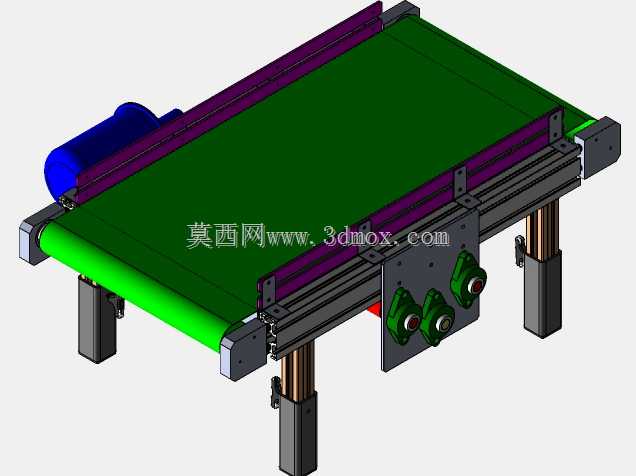

这款小型主驱动皮带输送结构，多用于电子元器件组装线、小五金件分拣工位、包装工序前段的短距离物料转运场景，适配重量5kg以内的规整小件传输，在桌面级自动化工作站、实验室小型物料流转工位中也有较高适配性。设备采用端部主驱动布局，驱动电机内置在输送台一端的护罩内，通过传动辊带动绿色PVC平皮带运转，皮带两侧设置紫色挡边条，避免传输过程中小件物料从侧边滑落，挡边与皮带表面预留1mm间隙，防止长期运行摩擦皮带边缘造成损耗。机架主体采用标准工业铝型材拼接搭建，无需复杂焊接工序，安装时可根据现场工位布局调整机架拼接长度，支脚部分采用带锁紧结构的可调铜质支柱，可在30mm范围内调节输送台整体高度，同时能通过支脚的微调功能校正台面水平度，避免皮带运行出现跑偏问题。皮带下方设置多组承托钣金件，分散皮带承载物料时的下挠变形量，保证传输面的平面度，出料端端部设置导向钣金，可顺畅衔接下游工位的接料结构，减少物料转接时的卡滞风险。设计过程中优先考虑了易维护性，驱动端的辊筒轴承座采用快拆式固定结构，更换皮带或维护轴承时无需完全拆解机架，仅需松开端部张紧螺栓即可卸下辊筒完成操作；张紧机构集成在从动端辊筒的安装座上，通过侧面的调节螺栓即可调整皮带张紧度，调节行程预留15mm，适配皮带长期使用后的拉伸变形量。设备整体安装边界宽度控制在400mm级，长度可根据需求拓展至1500mm，常规款台面高度可在700mm至900mm区间调整，无需额外预埋固定结构，直接放置在平整地面即可投入使用，支脚底部配备防滑橡胶垫，减少设备运行时的振动传递与位移风险。侧面安装的三个调节手轮分别对应侧边挡边的宽度调节、皮带防跑偏微调以及承托板的高度微调，操作人员无需借助专用工具即可快速完成工位适配调整，适配不同尺寸规格的小件物料传输需求，在多品种小批量的柔性生产场景中，可快速调整参数匹配不同批次的生产要求，减少工位切换的调试耗时。
