SMC符合ISO6431标准C96系列气缸结构

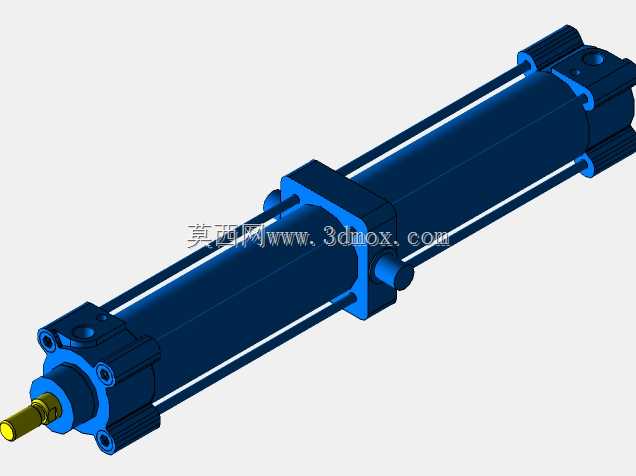

在自动化生产线的气动回路搭建、工装夹具的动力输出、非标专机的直线执行机构选型中，符合ISO6431标准的气缸一直是结构工程师优先考虑的通用执行元件，这类气缸的安装尺寸、接口规格完全遵循统一国际标准，不同品牌同规格产品可实现直接互换，大幅降低设备后期维护的备件替换成本。本次涉及的C96系列气缸，属于拉杆式标准气缸范畴，整体采用方形端盖配合四根贯通拉杆的结构形式，缸筒选用硬质阳极氧化铝合金材质，内壁做镜面研磨处理，可有效降低活塞运动过程中的摩擦阻力，减少运行过程中的内泄漏问题，同时兼顾轻量化与结构强度，适配多数工业场景的使用强度要求。从安装边界来看，该系列气缸提供多种安装附件可选，包括前法兰、后法兰、单耳铰轴、双耳铰轴、中间铰轴、脚架安装等形式，工程师在做结构布局时，可根据设备的安装空间、负载的运动轨迹需求灵活选择安装方式，无需额外加工转接件即可完成装配。气缸的活塞杆表面做了高频淬火加硬铬镀层处理，表面硬度可达HRC60以上，可有效抵御运行过程中的磕碰、粉尘刮擦损伤，适配存在少量金属碎屑、工业粉尘的车间环境，同时活塞杆配套的防尘密封圈采用双唇口结构，可阻挡外界杂质进入缸筒内部，延长密封件的整体使用寿命。在功能特性上，该系列气缸支持带磁环配置，可配合缸筒外侧安装的磁性开关直接检测活塞的伸出、缩回到位位置，无需在设备外部额外加装行程检测开关，简化设备外围的检测结构布局；气缸的两端设置有可调缓冲机构，可通过调节端盖上的缓冲节流螺钉，调整活塞运行到行程末端时的缓冲效果，避免活塞高速撞击端盖产生冲击噪音与结构损伤，适配不同运行速度、不同负载重量的使用场景。从设计思路层面，这类标准气缸在建模过程中，会优先保证所有安装尺寸、接口尺寸完全符合ISO6431标准的公差要求，包括缸筒外径、活塞杆直径、安装孔位间距、气口螺纹规格、伸出螺纹尺寸等关键配合尺寸，严格遵循标准公差范围，确保模型导入装配体后，可直接用于安装干涉检查、管路布局模拟，不会出现尺寸偏差导致的装配问题。建模时会还原气缸的所有外部结构细节，包括拉杆的固定螺母、端盖的安装孔位、缓冲调节螺钉、气口接口、磁环开关安装槽等结构，方便工程师在做整体设备布局时，直接预留足够的安装与操作空间，比如预留缓冲螺钉的调节空间、气口接头的安装空间、磁性开关的布线空间等，避免后期生产装配时出现空间干涉问题。这类气缸的实际适用场景覆盖极广，从3C电子组装线的工件顶升、夹具夹紧，到汽车零部件焊装线的工件推移、定位，再到包装机械的推料、压合动作，以及木工机械、纺织机械、食品加工设备的各类直线往复执行动作，都能看到同系列气缸的应用，其稳定的性能、统一的安装标准、丰富的安装附件选项，可满足绝大多数常规气动直线驱动的需求，工程师在选型时只需确认所需的缸径、行程、安装形式、是否带磁环几个核心参数，即可快速完成选型，无需做额外的定制化结构设计，大幅缩短设备的设计周期。
