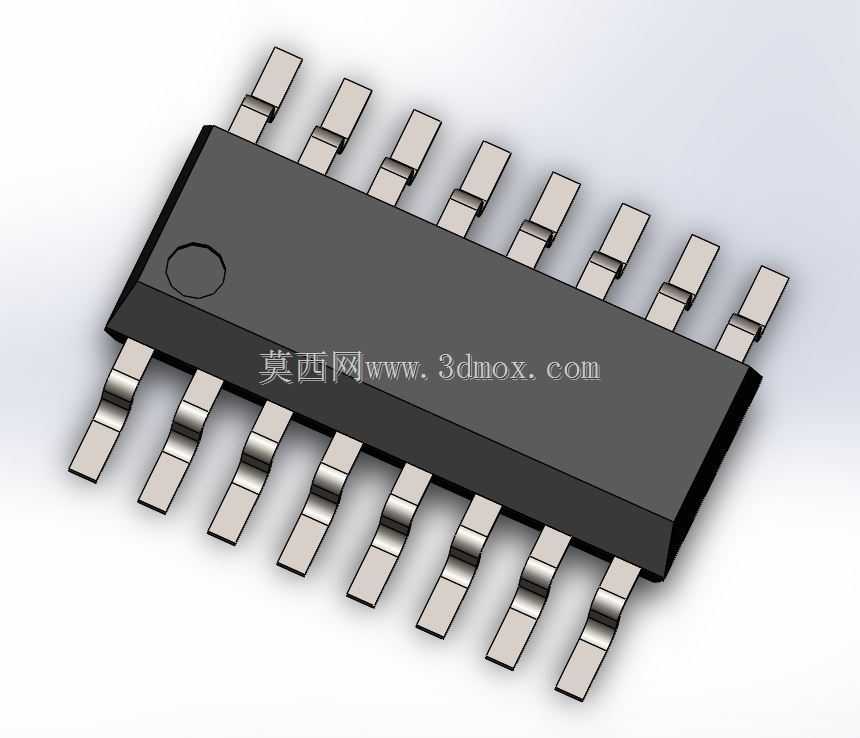

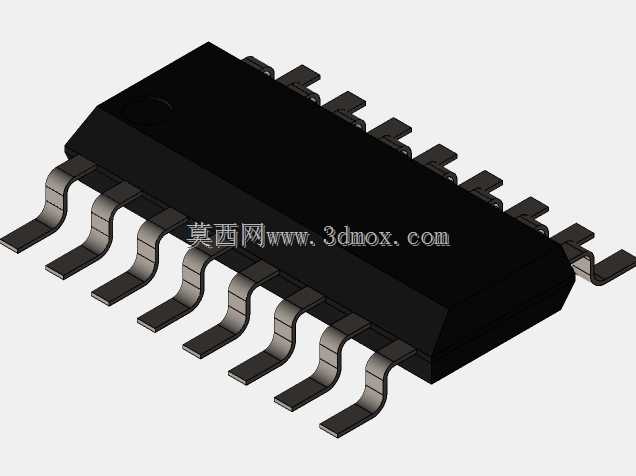

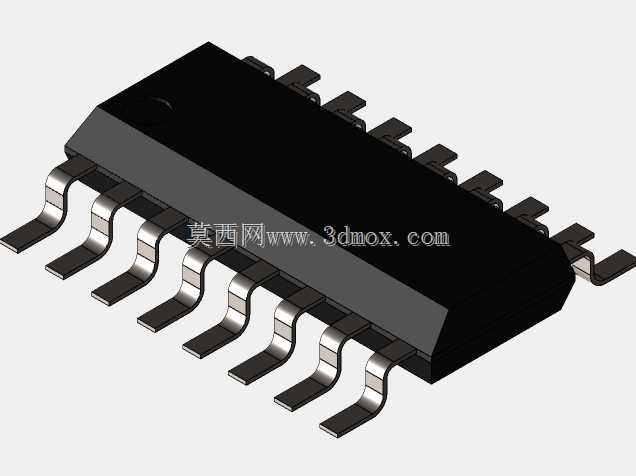

TM74HC595十六脚贴片芯片三维结构

在做工业控制板卡、小型智能终端的PCB布局与结构干涉校验时，这类16脚贴片封装的移位寄存器芯片是经常会用到的元器件，很多刚接触结构建模的工程师容易忽略这类表贴器件的实体建模精度，导致后期做整机装配干涉检查时出现误判，要么是预留的安装高度不够，要么是引脚焊盘与周边结构件的安全距离不足，直接影响打样后的装配效率。这款TM74HC595的SMD封装模型，完全按照实际量产的SOP-16封装尺寸做的实体还原，建模时优先还原了芯片本体的塑封轮廓，包括本体一端用于引脚方向识别的圆形定位标记，这个标记在实际SMT贴片时是设备识别器件方向的关键参照，建模时没有做简化处理，位置、直径、凹陷深度都和实物保持一致，方便结构工程师在做整机装配仿真时，同步校验丝印标识的预留空间是否足够。引脚部分的建模没有用简单的拉伸片体做简化，而是还原了表贴引脚的成型弧度，包括引脚根部与塑封体结合的过渡段、引脚中部的弯折弧度、末端与焊盘接触的平直段，每个引脚的间距、宽度、伸出本体的长度都严格参照器件手册的安装边界做了设定，在做PCB与周边壳体、散热片的干涉检查时，可以精准判断引脚与周边结构的安全距离，避免出现结构件压到引脚导致焊接短路的问题。从实际应用场景来看，这类芯片常被用在IO扩展模块、LED点阵驱动、小型数码管显示驱动的电路上，很多紧凑结构的手持设备、嵌入式控制终端里，这类表贴芯片往往会布置在PCB靠近连接器或者壳体侧壁的位置，建模时还原的真实外形，可以帮助工程师在布局阶段就确认芯片上方的壳体预留高度是否满足安全距离，包括芯片本体的厚度、引脚焊接后的总高度，都做了1:1的还原，不需要后期再手动调整器件的占位高度。设计建模时特意保留了塑封本体的拔模斜度，实际量产的塑封芯片本体侧面不是完全垂直的，存在微小的脱模斜度，很多通用封装库会忽略这个细节，在做极小间隙的紧凑结构装配时，这个斜度带来的尺寸差就可能导致干涉误判，这个模型里把这类容易被忽略的细节都做了还原，同时引脚的共面度也按照实际器件的公差范围做了参考设定，方便工程师在做焊盘设计、钢网开孔匹配时做参照。在做设备内部的布线避让校验时，这个实体模型可以直接导入装配环境，不需要额外做简化处理，芯片本体的边缘倒角、引脚的圆角过渡都做了还原，不会因为模型棱角过于尖锐导致干涉检查出现假阳性的报错，能有效减少结构评审阶段的反复修改工作量。
