工业生产用皮带式物料输送设备结构

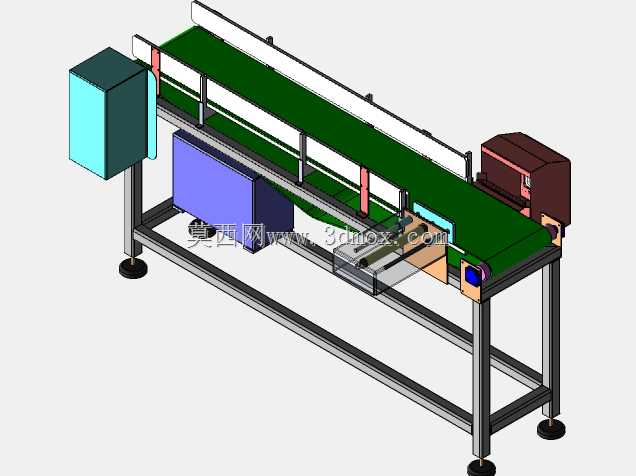

这款带式输送结构主要面向车间内零散工件、包装成品的短距离转运场景，常见于电子组装线末端、食品包装工序衔接、五金零件加工工位流转等环节，可衔接不同加工设备的进出料端，替代人工反复搬运的重复作业，降低工位间物料转运的人力消耗，也能避免人工搬运过程中工件磕碰、掉落的损耗问题。设备主体采用铝型材搭建机架，相比传统焊接钢架，铝型材机架无需表面防锈处理，装配时依靠型材槽内的预置螺母即可完成各部件固定，后期调整侧边挡条、附属检测元件位置时无需重新钻孔焊接，适配产线布局微调的需求。机架底部配置可调脚杯，可根据车间地面平整度调整各支撑点高度，保证输送面整体水平，避免输送过程中物料向单侧偏移滑落，脚杯的调节行程可覆盖常规车间地面15mm以内的高度差，安装时无需额外对地面做找平处理。输送面采用绿色PVC皮带，皮带表面摩擦系数适中，既可以保证常规纸质包装盒、塑料工件、金属小零件放置时不打滑，也不会因粘度过高导致工件移位时残留胶渍，皮带下方间隔布置托辊，避免长距离输送时皮带下垂导致的物料跳动，托辊采用密封轴承结构，日常运行无需频繁加注润滑脂，适配车间多尘的运行环境。设备一端集成驱动单元，驱动电机与主动辊采用直连传动结构，减少中间传动环节的功率损耗，另一端设置张紧机构，通过调整从动辊的两端固定位置即可调整皮带张紧度，避免皮带长期运行松弛后出现打滑、跑偏问题。机架两侧设置可调式侧边挡条，挡条高度可根据输送物料的外形尺寸调整，防止物料从皮带侧边掉落，挡条与皮带表面预留2mm左右间隙，既不会摩擦皮带表面造成额外磨损，也能避免薄片状物料卡入挡条与皮带的缝隙中。设备中部预留了传感器安装位，可根据实际工序需求加装光电检测、计数、定位元件，适配后续自动分拣、自动装箱工位的信号对接需求，驱动端的电控箱独立布置在机架侧方，箱体防护等级适配车间常规作业环境，可内置调速模块，根据生产节拍调整皮带运行速度，速度调节范围覆盖常规产线10-30m/min的输送需求。安装时需注意设备进出料端与上下游设备的高度差，保证物料过渡顺畅，机架与地面无需打膨胀螺栓固定，依靠脚杯的摩擦力即可保证运行时的稳定性，整体宽度可根据车间通道宽度调整，常规款型预留的操作空间可满足操作人员在设备两侧取放物料的需求，不会占用过多车间通行面积。
