RC伺服驱动多关节机械臂结构设计

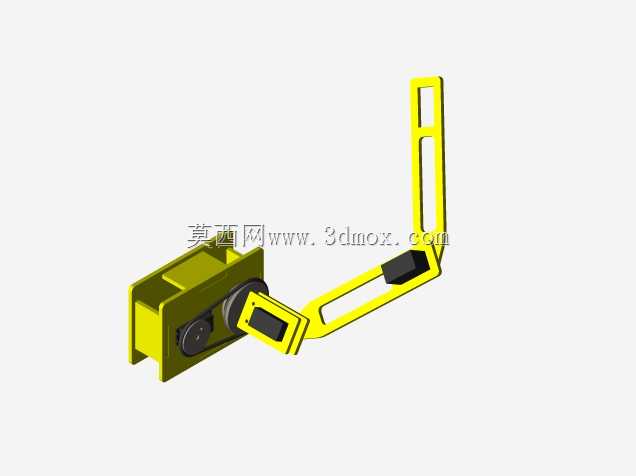

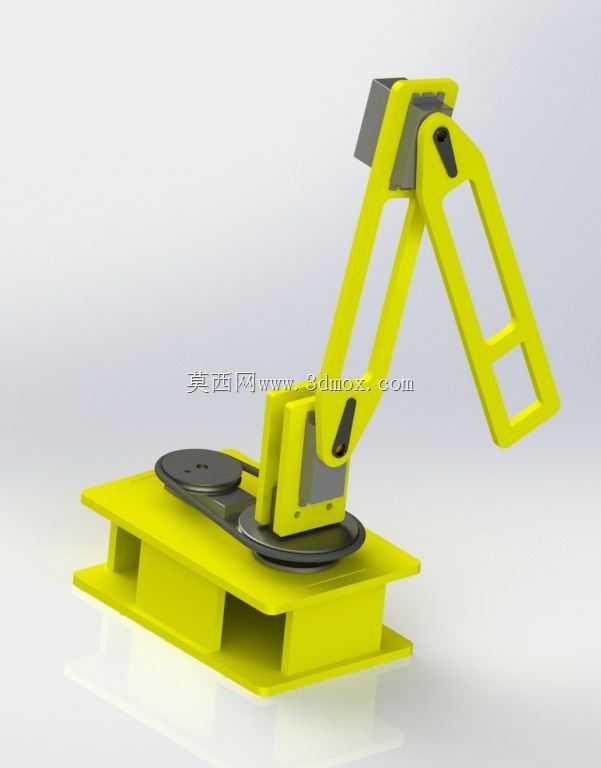

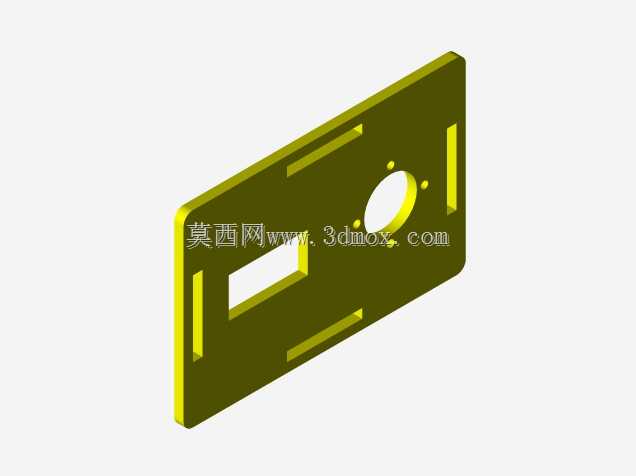

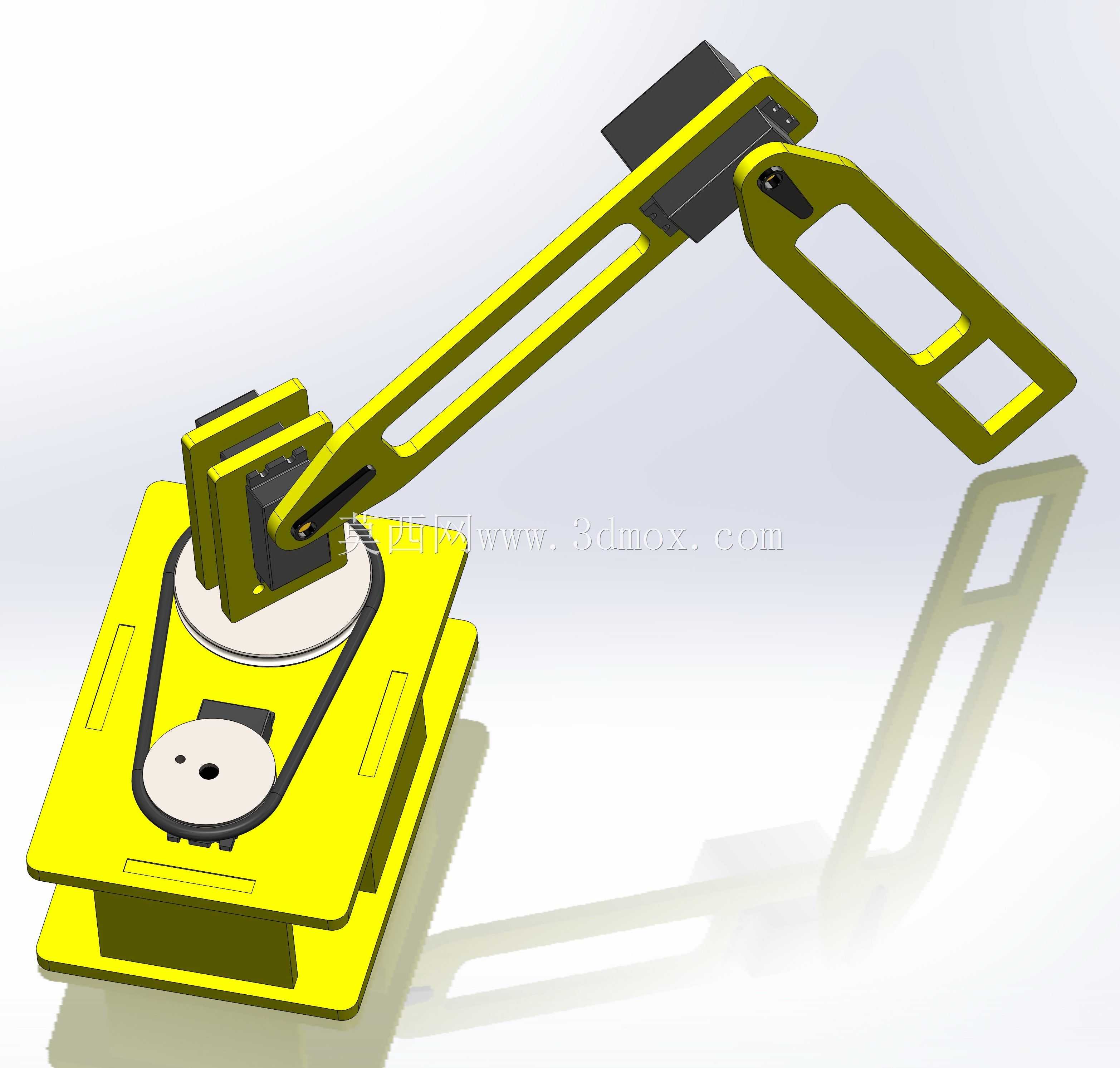

这款RC伺服驱动的机械臂，核心面向小型工位的轻载物料转运、教学实验演示以及简易分拣场景设计，整体结构围绕RC舵机的输出特性做匹配，没有采用重载工业机械臂的谐波减速结构，转而用连杆铰接的形式传递扭矩，适配小负载、短行程的往复动作需求。从安装边界来看，底部采用双层板式基座，下层预留了与工位台面连接的安装孔位，基座整体长宽控制在小型工作台可容纳的范围，不会占用过多产线排布空间，基座上方设置的回转支撑结构，直接由底部RC伺服提供回转动力，可实现水平方向近180度的角度调整，满足工位范围内不同点位的动作覆盖。臂体部分采用两段式铰接连杆结构，大臂与小臂的铰接点均预留了RC伺服的安装位，每个关节的转动角度范围结合舵机本身的行程做了机械限位，避免超程转动导致的结构磕碰或线路拉扯，臂体的连杆截面做了镂空减重处理，在保证结构刚性的前提下降低运动惯量，提升舵机动作的响应速度，末端执行端预留了标准的舵机安装接口，可根据实际作业需求更换夹爪、吸盘等不同执行件，适配不同形状、材质的轻量工件抓取。设计过程中优先考虑了装配的便捷性，所有铰接位置均采用标准紧固件连接，没有复杂的一体化铸造结构，零部件加工难度低，普通的机加工或者3D打印即可完成制作，臂体的走线槽沿连杆内侧布置，可将舵机的连接线完全收纳在结构内部，避免运动过程中线路与外部结构产生干涉。从实际使用的角度出发，这款机械臂的负载能力匹配RC伺服的额定输出，适合在电子元器件分拣、实验室样品转运、教学演示平台搭建等场景使用，不需要配套复杂的工业控制系统，通过普通的舵机控制板即可完成动作编程，整体结构的运动死区经过反复调整，在基座回转、大臂抬升、小臂屈伸的配合下，可覆盖基座前方扇形区域内的大部分作业点位，安装时只需要将基座固定在平整的工作台面，确认各关节转动范围内无障碍物即可完成部署，不需要额外做复杂的地基固定，适配小型化、轻量化的自动化改造需求。
