基于2020铝型材搭建的简化FDM桌面级3D打印设备结构

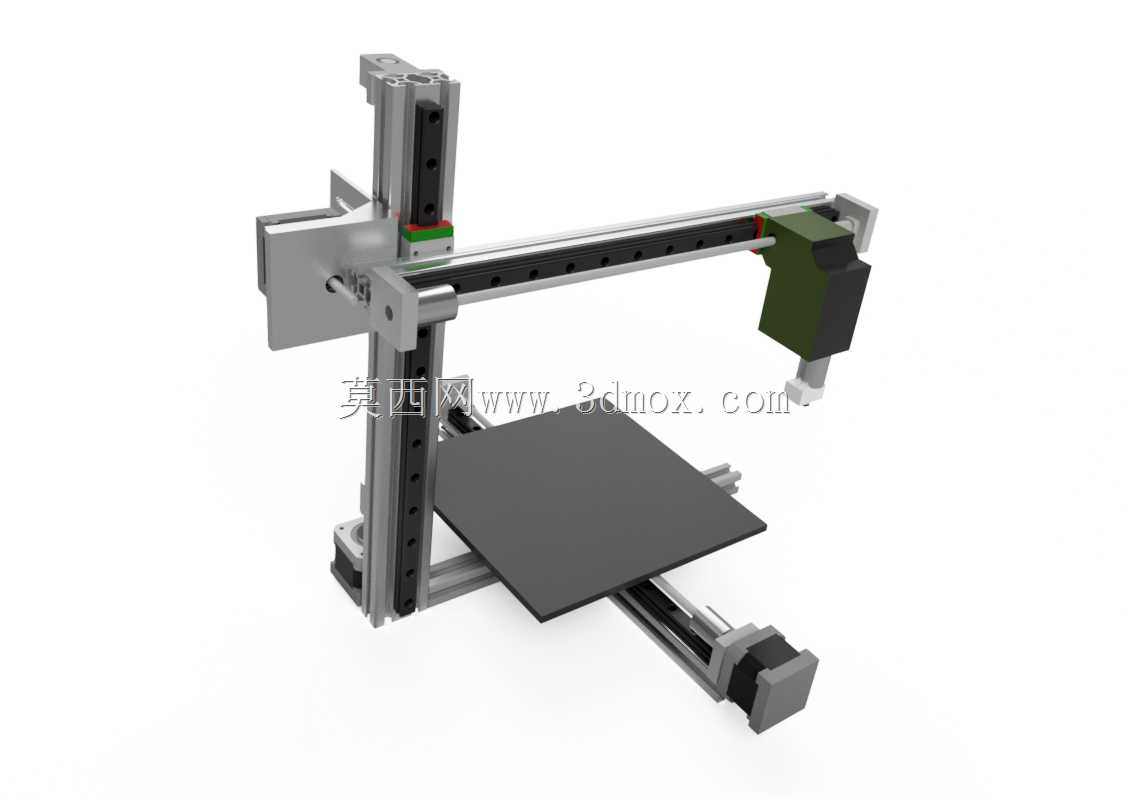

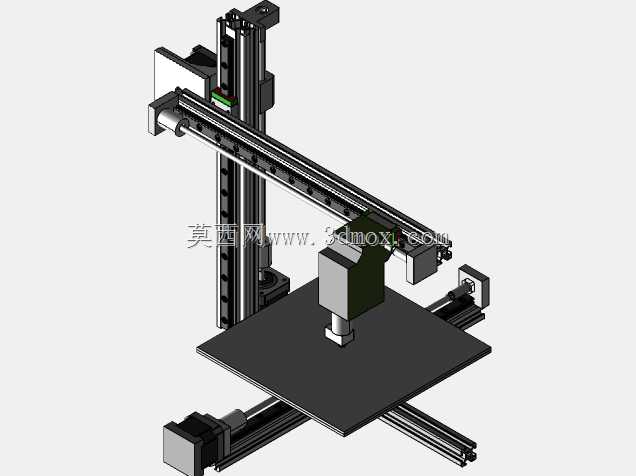

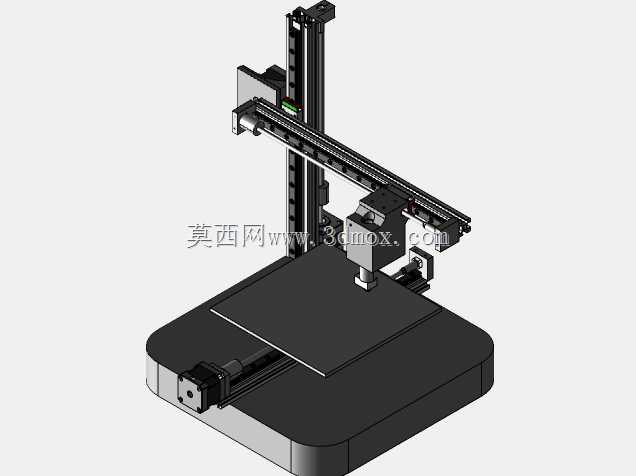

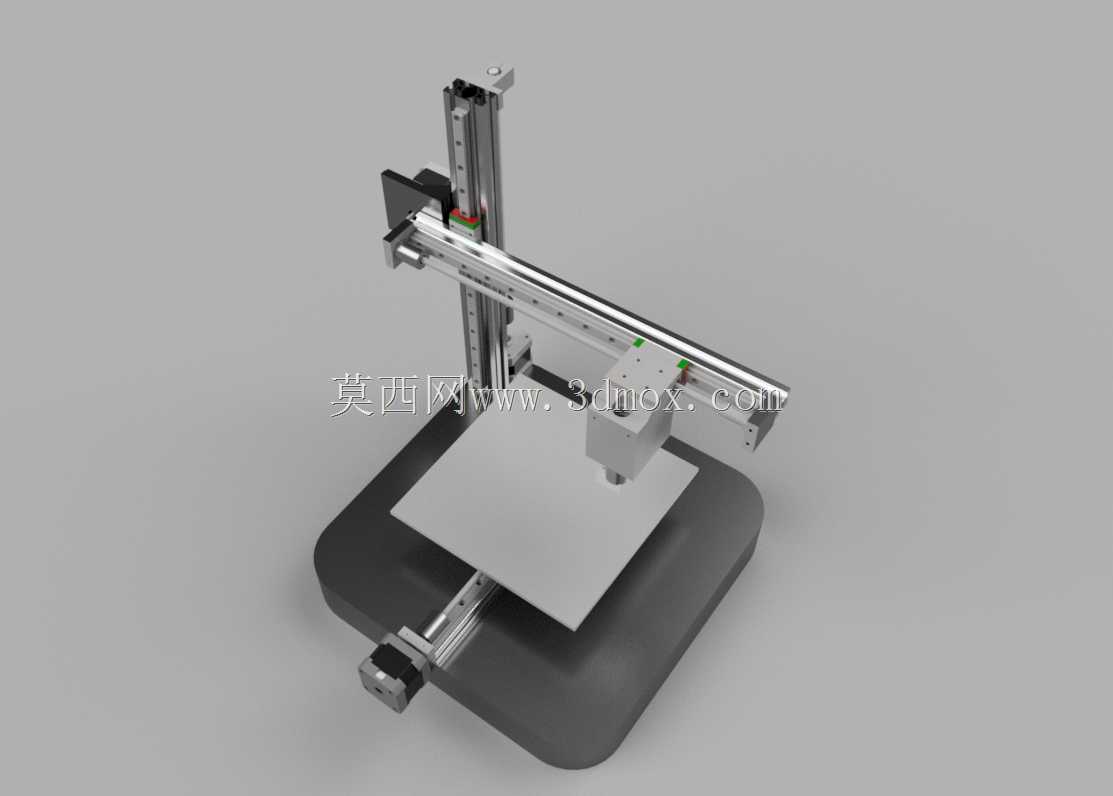

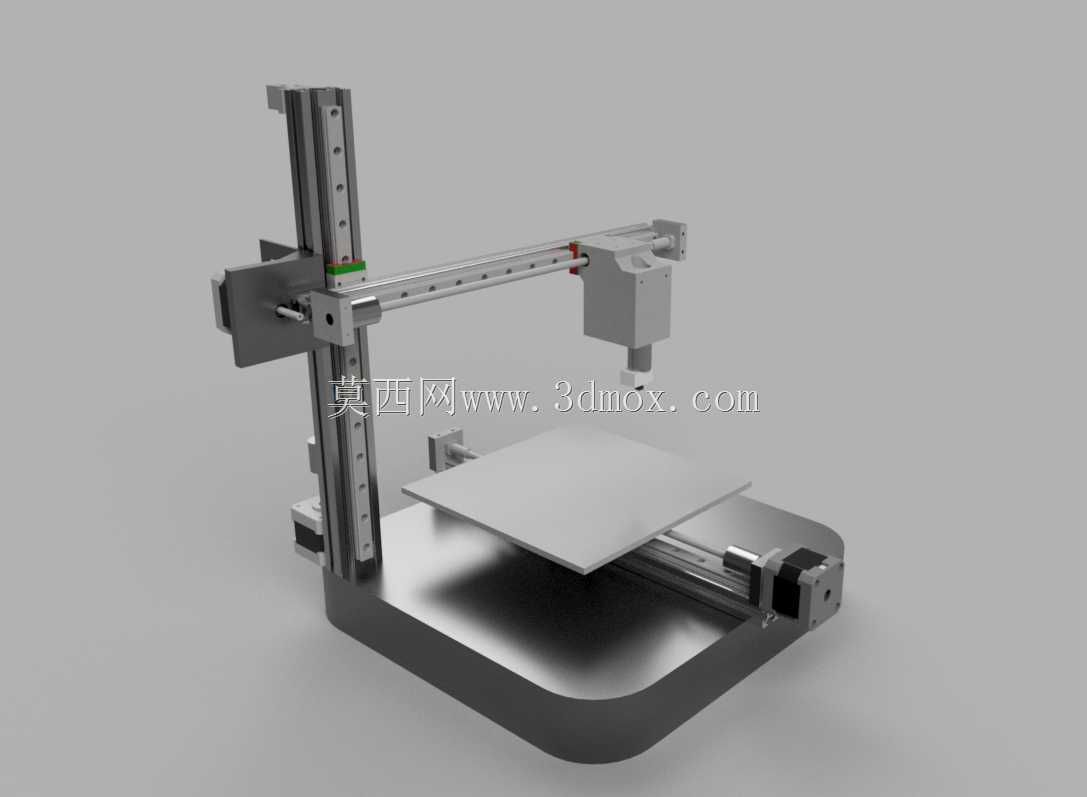

这套简化结构的桌面级FDM打印设备，核心框架采用2020系列工业铝型材搭建，这类型材在小型非标自动化设备、桌面级加工设备领域应用极广，型材自带的T型槽可以灵活调整各组件安装位置，不需要额外做复杂的焊接或一体式机架加工，能大幅降低原型机的试制成本，也方便后期根据实际使用需求调整设备的有效打印行程。从结构布局来看，设备采用了经典的笛卡尔运动架构，X轴横梁搭载挤出端运动组件，通过线性导轨实现横向的精准位移，Z轴采用双立柱垂直导向结构，负责带动X轴横梁完成层厚方向的进给运动，Y轴则负责承载打印平台完成前后方向的送料动作，这种三轴分离的运动逻辑，能将各轴的运动负载做合理分配，避免单轴负载过大导致的运动抖动、定位精度下降问题。

在实际应用场景中，这类简化结构的设备既可以作为个人创客、结构设计工程师的原型验证工具，用来快速打印结构验证件、工装夹具的非标配件，也可以作为教学场景下的机械结构实训载体，让学习者直观理解三轴运动设备的传动逻辑、装配关系。设计过程中特意省略了部分非核心的机械零件细节，预留了充足的改造空间，使用者可以根据自身的加工条件、手头的标准件库存，灵活选择传动方式——既可以采用常见的T型丝杆配合步进电机做螺旋传动，也可以更换为同步带传动方案来提升运动速度，适配不同的打印速度需求。

从安装边界来看，这套结构的整体占用空间适配常规的桌面作业场景，打印平台的有效成型区域可以通过调整铝型材横梁的长度、Z轴立柱的高度做灵活拓展，不需要重新设计核心的连接结构。各运动轴的导向件、传动件都采用市面通用的标准规格，不需要定制特殊配件，后期维护更换零件的成本极低。挤出端的安装位预留了通用的安装孔位，可以适配常见的近端挤出、远端挤出结构，使用者可以根据打印耗材的类型（PLA、ABS、柔性耗材等）灵活更换挤出组件，不需要对主体框架做二次打孔改造。设备的走线槽可以直接利用铝型材的T型槽内嵌安装，避免运动过程中线缆拖拽干涉运动路径，也能让整体外观更整洁，减少线缆外露带来的安全隐患。打印平台采用平板式安装结构，既可以搭配玻璃平台、磁吸弹簧钢平台等不同的打印基面，也可以根据需求加装平台调平组件、加热模块，适配不同耗材的打印温度要求，减少打印过程中的翘边问题。
