松下TM1400配套机器人外部行走换挡装置

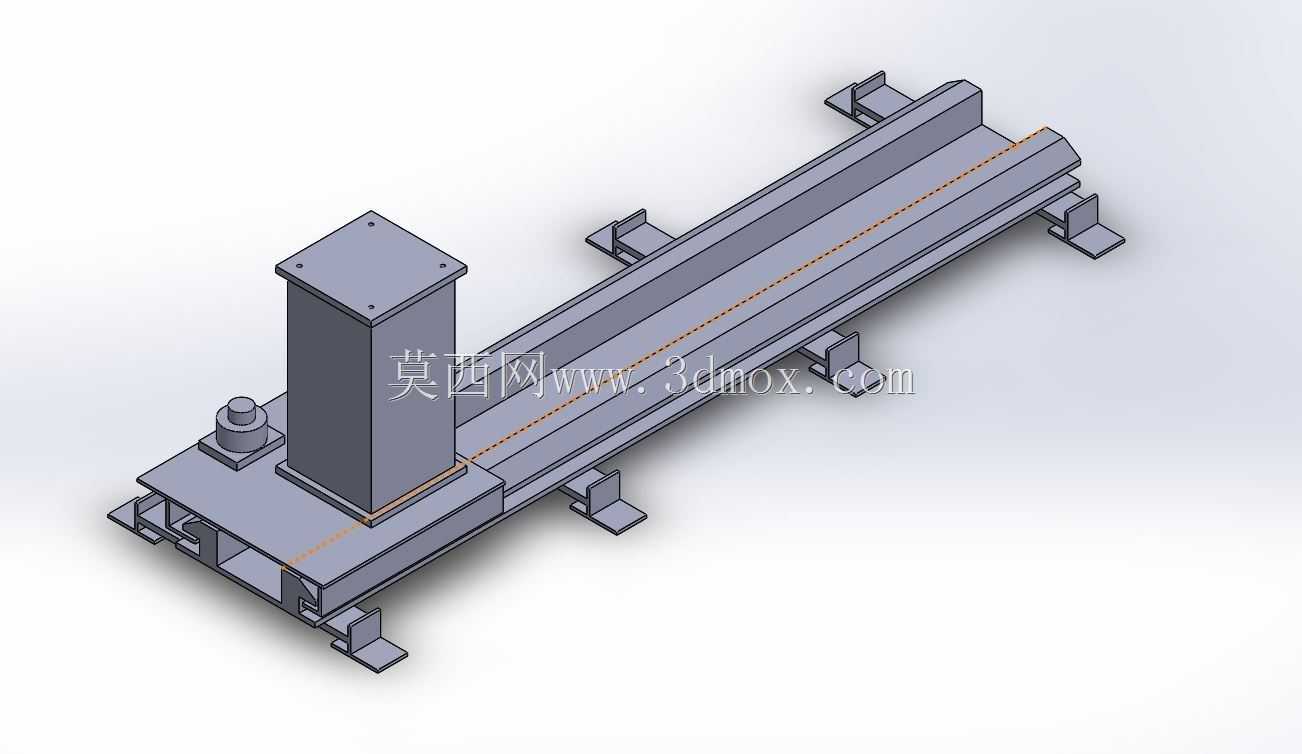

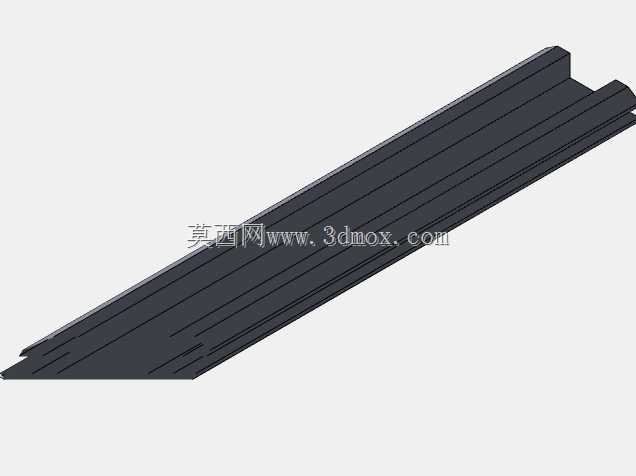

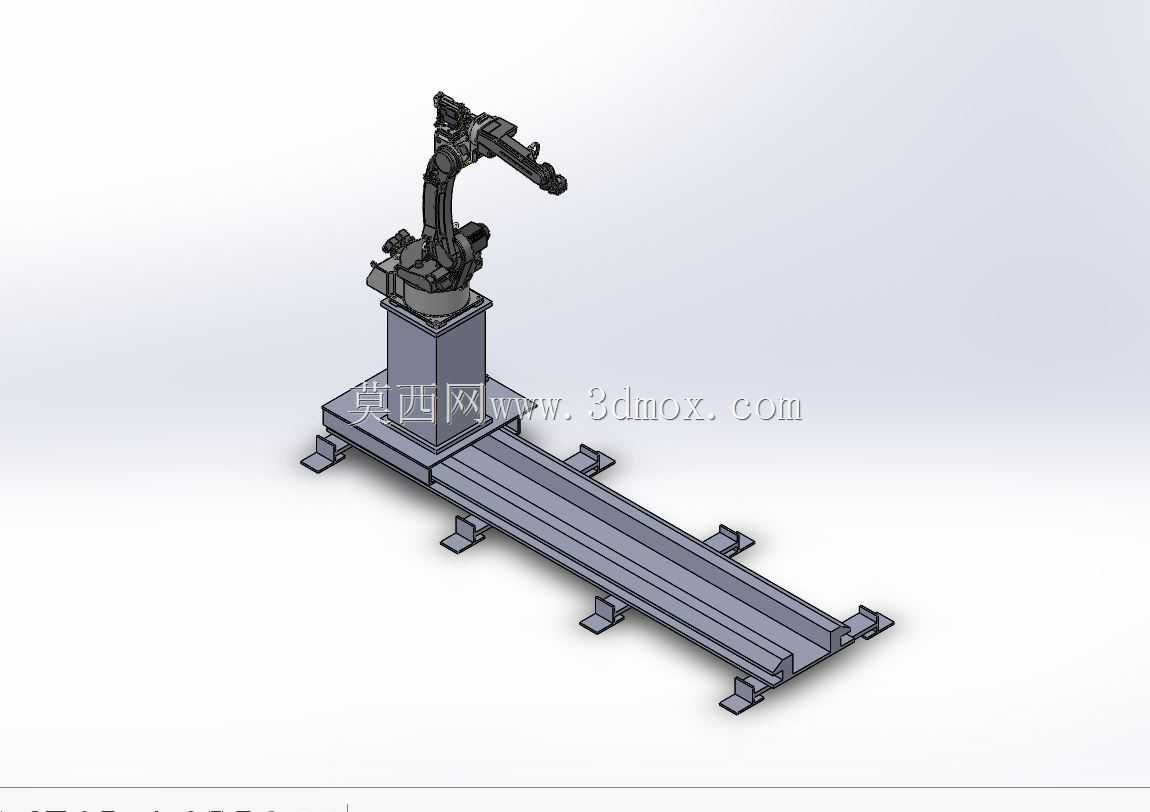

这套适配松下TM系列工业机器人的外部行走换挡装置，主要面向长焊缝、大跨度工件的焊接作业场景设计，可覆盖单工位机器人无法触及的作业范围，解决常规固定安装机器人臂展不足的痛点。在汽车零部件焊接、大型钢结构件加工、重型工程机械构件生产等场景中，固定安装的TM1400/TM1800机器人作业半径仅约1400mm，面对长度数米的长直焊缝、多工位排布的焊接工装时，需要反复吊装调整工件位置，不仅辅助工时占比高，多次装夹还会带来定位误差，影响焊缝成型一致性。这套行走换挡装置通过线性导轨搭载机器人底座，可沿预设轨道平稳移动，将机器人的有效作业范围沿行走方向拓展3200mm，单台机器人即可覆盖原先需要2-3个固定工位才能完成的作业区间，减少工件转序与重复装夹的工作量。

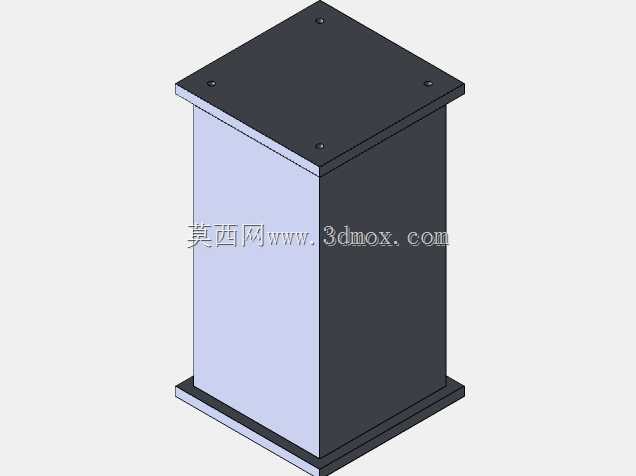

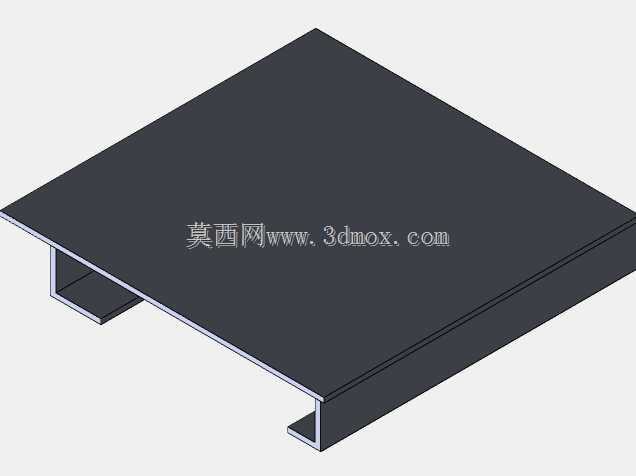

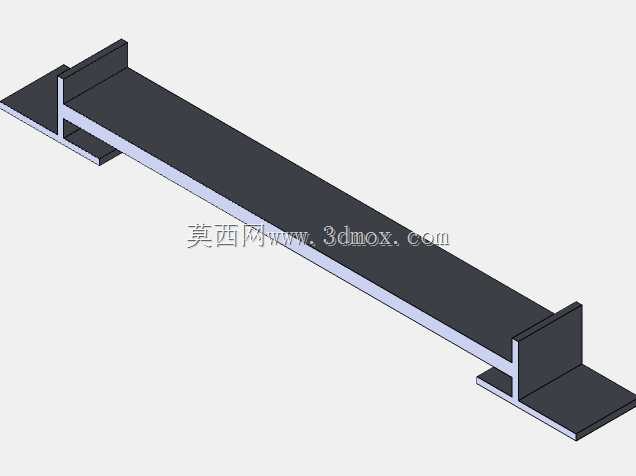

设计阶段优先考虑了安装基准的统一性，行走轨道采用分段式地脚安装结构，每个固定脚位都预留了水平调节余量，可适配车间地面存在的平面度误差，安装时无需额外制作大型预埋基板，降低现场施工的工作量。底座部分采用箱型焊接结构，兼顾刚性与减重需求，机器人安装面与轨道滑块的连接位置做了加强筋处理，避免机器人高速启停、带载换挡时出现底座晃动，保障末端焊枪的轨迹精度。轨道侧方布置了行程限位与缓冲结构，防止行走过程中超程脱轨，两端的硬限位块采用聚氨酯缓冲材质，可吸收急停时的冲击载荷，保护轨道与机器人本体的连接结构。

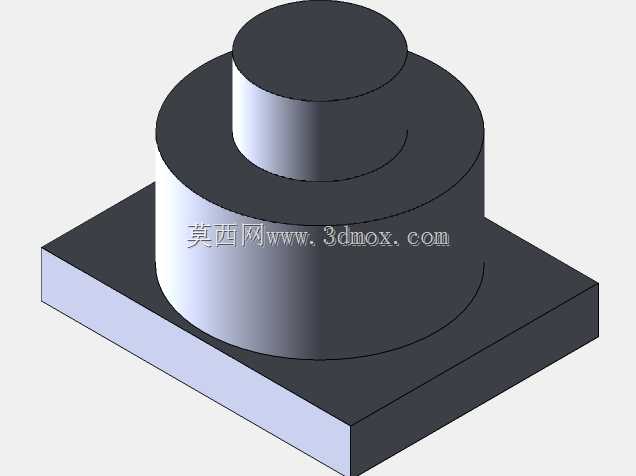

换挡杆的传动结构做了密封防护设计，可阻挡焊接飞溅、车间粉尘进入传动副内部，延长日常维护周期，适配焊接车间多尘、多飞溅的作业环境。安装边界方面，轨道整体沿长度方向排布的固定脚位间距经过优化，可适配常见的车间地坪承载能力，无需对地面做额外加固处理；机器人安装底座的连接孔位完全匹配松下TM1400、TM1800机型的底部安装尺寸，现场安装时无需额外制作转接法兰，可直接完成机器人与行走轴的装配对接。在多工位布局的焊接单元中，这套装置可配合工位安全门的联锁信号，在不同工装工位间快速移位换挡，实现单台机器人服务多个焊接工装的作业模式，提升设备利用率，减少产线的机器人配置数量，降低整体设备投入成本。轨道的直线度在出厂装配时已做预校准，现场安装完成后仅需微调地脚水平即可投入使用，无需复杂的现场二次校准工作，缩短产线搭建的调试周期。
